小型便携式混凝土搅拌机三维设计作品

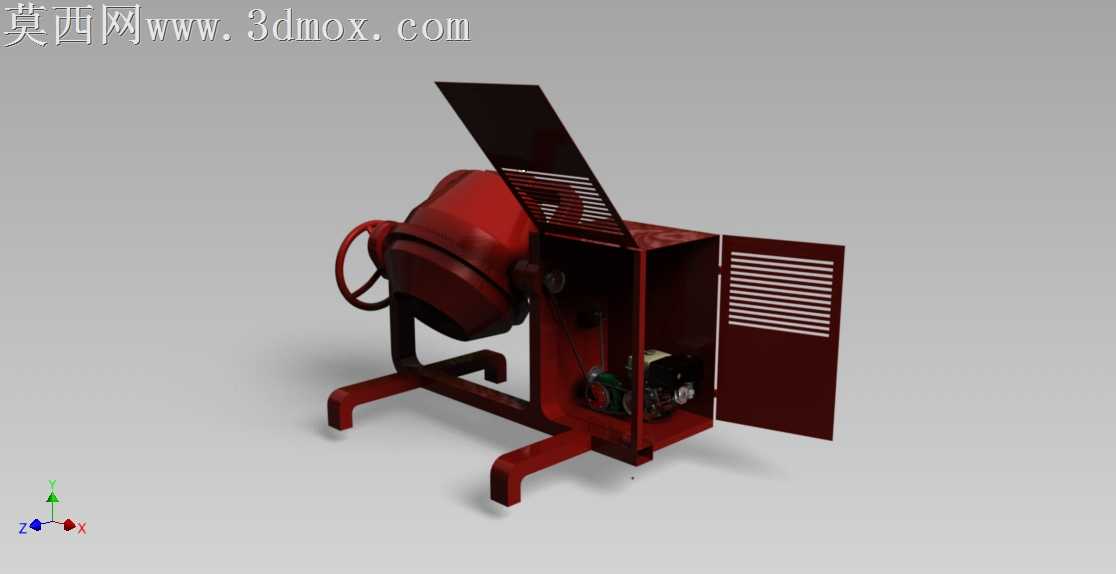

本作品为小型便携式混凝土搅拌机的三维建模设计成果，整体建模过程严格参照实体小型搅拌机的真实比例进行1:1还原，在三维建模阶段，首先对设备进行模块化拆分，将整体结构划分为搅拌滚筒总成、动力承载机架、防护电控箱体、支撑底架、操作手轮五个核心模块，逐一对每个部件进行特征建模。搅拌滚筒部分采用曲面建模方式还原其锥桶形的腔体结构，准确刻画滚筒外壁的加强筋结构与端部的进料出料导流结构，同时还原滚筒与支撑转轴的装配位置关系，确保转动副的结构逻辑符合真实机械运动要求。动力承载机架部分采用实体建模方式，还原方管焊接的框架结构，准确刻画每一处焊接连接位的结构特征，预留出动力单元、传动组件的安装定位孔位，确保各部件装配时不存在干涉问题。防护电控箱体部分做了开门状态的结构展示，建模时还原了箱体的钣金折弯结构、箱门的通风散热格栅、门体铰接结构与内部的元器件安装位，清晰呈现电控部分的布局逻辑，箱体表面做了哑光金属材质的渲染处理，还原真实钣金设备的漆面质感。支撑底架部分还原了三点式支撑的支腿结构，支腿末端做了防滑支撑脚的细节刻画，确保设备放置的稳定性结构逻辑清晰，操作手轮部分还原了轮圈的曲面结构与辐条的连接特征，贴合人工操作的人机工程尺寸。在材质渲染阶段，针对不同部件匹配对应材质：搅拌滚筒采用厚重的铸铁哑光红漆材质，还原长期使用的厚重金属质感；机架与支腿采用同色系的金属漆面材质，适当添加细微的磨损纹理提升真实感；电控箱门的格栅部分做了镂空材质处理，能够隐约看到箱体内部的结构；手轮部分采用防滑橡胶与金属结合的材质，还原操作部件的触感特征。整体渲染采用柔和的影棚光源，多角度呈现设备的结构细节，既展示了设备闭合状态的完整外观，也通过开门的展示状态清晰呈现内部的动力与电控布局，建模过程中对所有装配间隙做了合理设置，所有运动部件的活动范围都预留了充足空间，完全符合小型混凝土搅拌机的真实生产制造逻辑，可用于产品展示、结构教学、虚拟装配演示等多个场景。
