带防反接保护的三节AAA电池座电路板

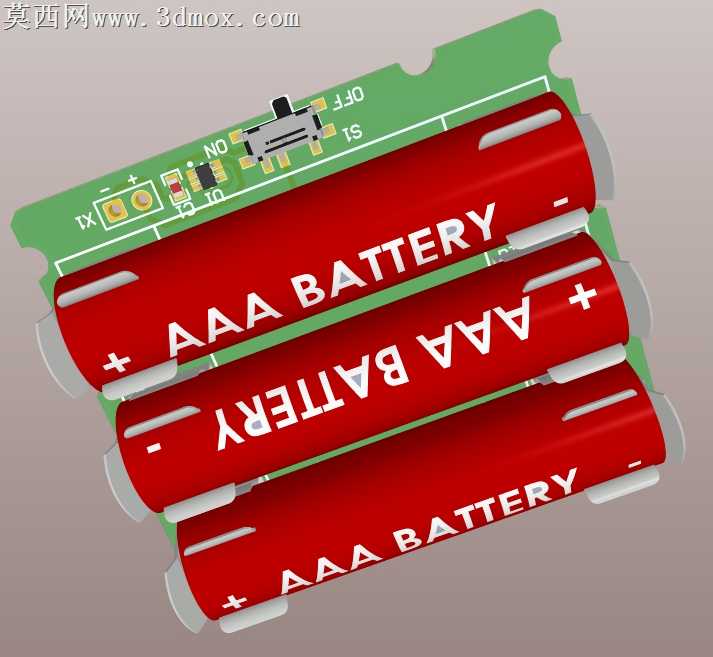

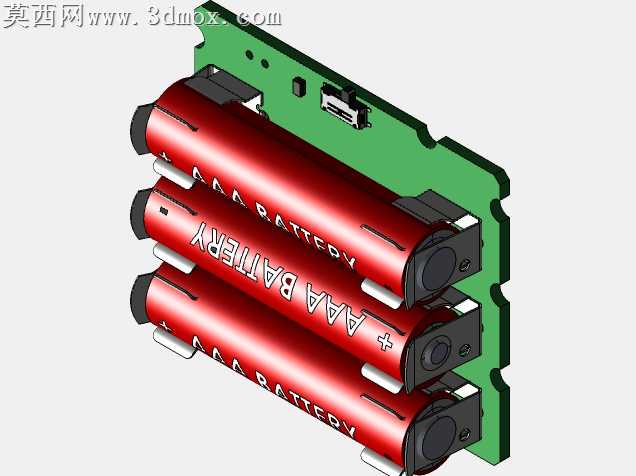

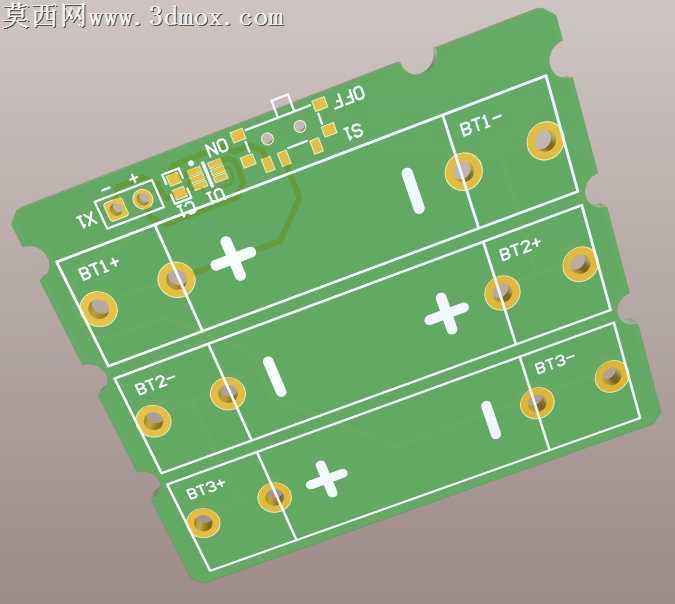

本作品为适配三节AAA规格干电池的带开关极性保护电池座印刷电路板三维模型，建模过程中严格遵循消费类电子供电模块的实际尺寸规范，对电路板基材、电池接触弹片、拨动开关、贴片电子元器件、AAA电池本体分别进行独立建模，完整还原实物的装配层级与结构细节。建模阶段首先依据电池座的功能布局规划PCB板外形轮廓，精准定位三个电池仓的卡位结构，确保每节AAA电池的正负极接触位间距符合行业通用标准，避免出现电池装配错位的问题；板载的贴片电阻、LED指示灯、拨动开关均按照对应元器件的标准封装尺寸构建，开关的拨动手柄预留合理的活动行程空间，还原OFF与NO档位的切换结构逻辑。材质渲染阶段，PCB板采用哑光绿色阻焊层材质，表面还原丝印层的极性标识、档位标注字符，呈现真实电路板的印刷质感；AAA电池本体采用亮面红色PVC封皮材质，表面印刷白色极性符号与BATTERY字样，还原干电池的外观质感；金属接触弹片采用镀镍金属材质，设置合适的反光度与金属粗糙度，呈现导电部件的金属光泽；拨动开关的塑料拨杆采用哑光黑色工程塑料材质，与金属引脚部分形成明确的材质区分。结构设计上重点实现极性保护功能，通过板载线路的布局规划，当电池反向放置时无法形成导通回路，避免反向电压对后端用电设备造成损坏，板载的拨动开关可直接控制整个供电回路的通断，无需额外增设电源开关；电池仓的卡位结构做了限位设计，确保电池装入后不会出现松脱移位，接触弹片的凸起结构可保证与电池正负极端面的可靠接触，降低接触不良的发生概率。整体模型装配关系清晰，各部件无结构干涉，可直接用于消费电子产品的供电模块结构验证、产品展示动画制作或者电子类教学演示场景，完整呈现了带保护功能电池座的结构特点与工作逻辑。
