TP4056锂电池充电保护电路板三维设计

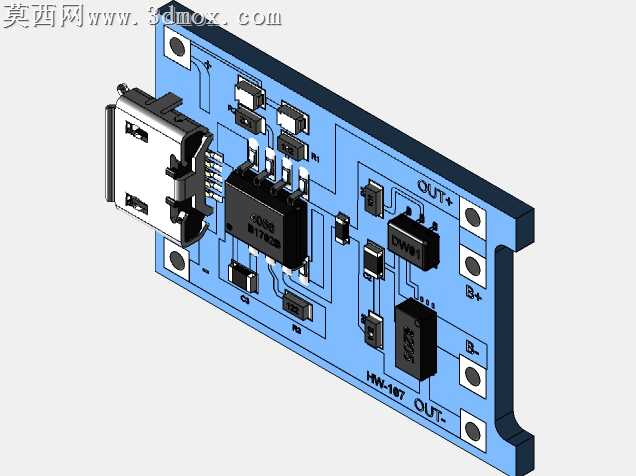

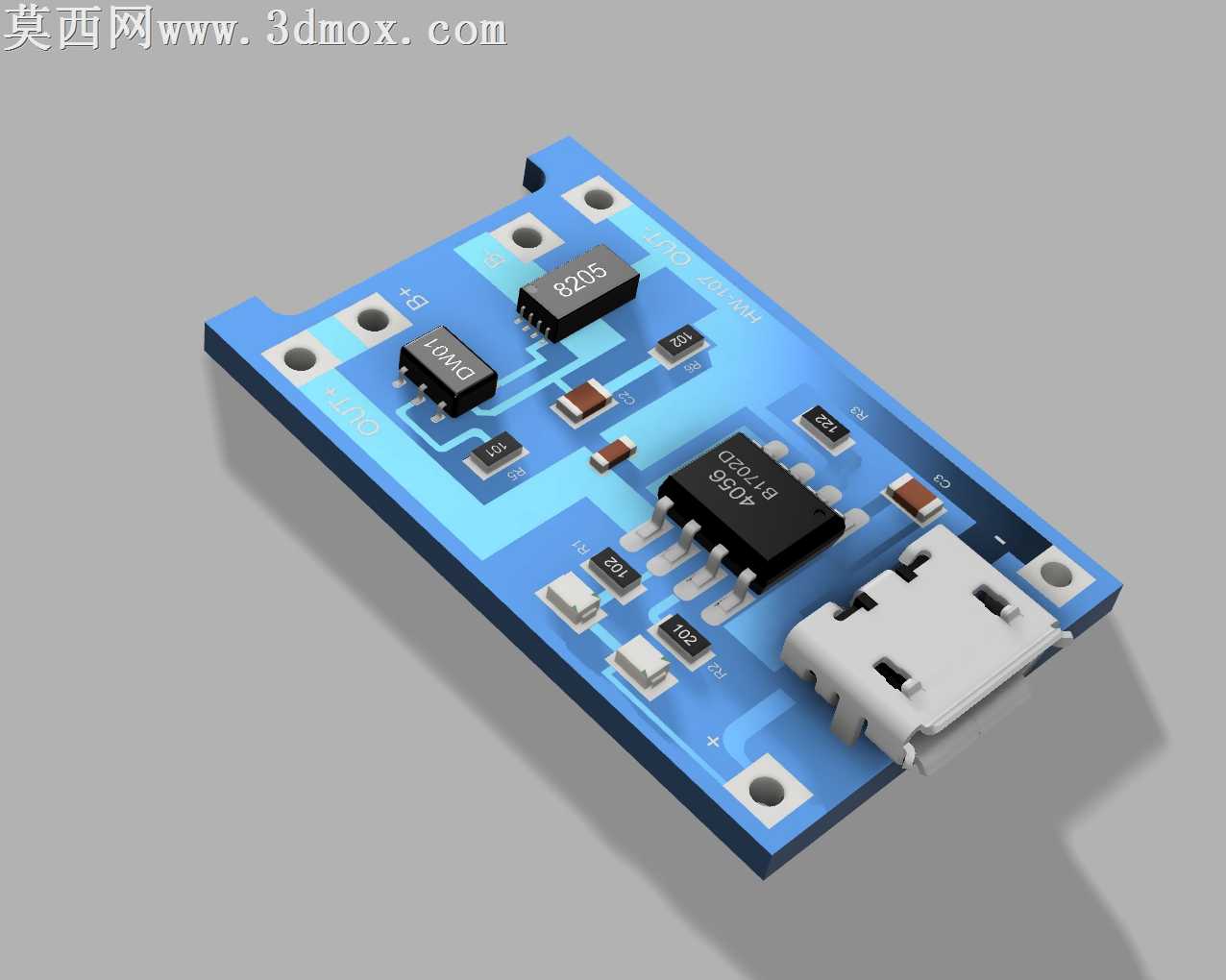

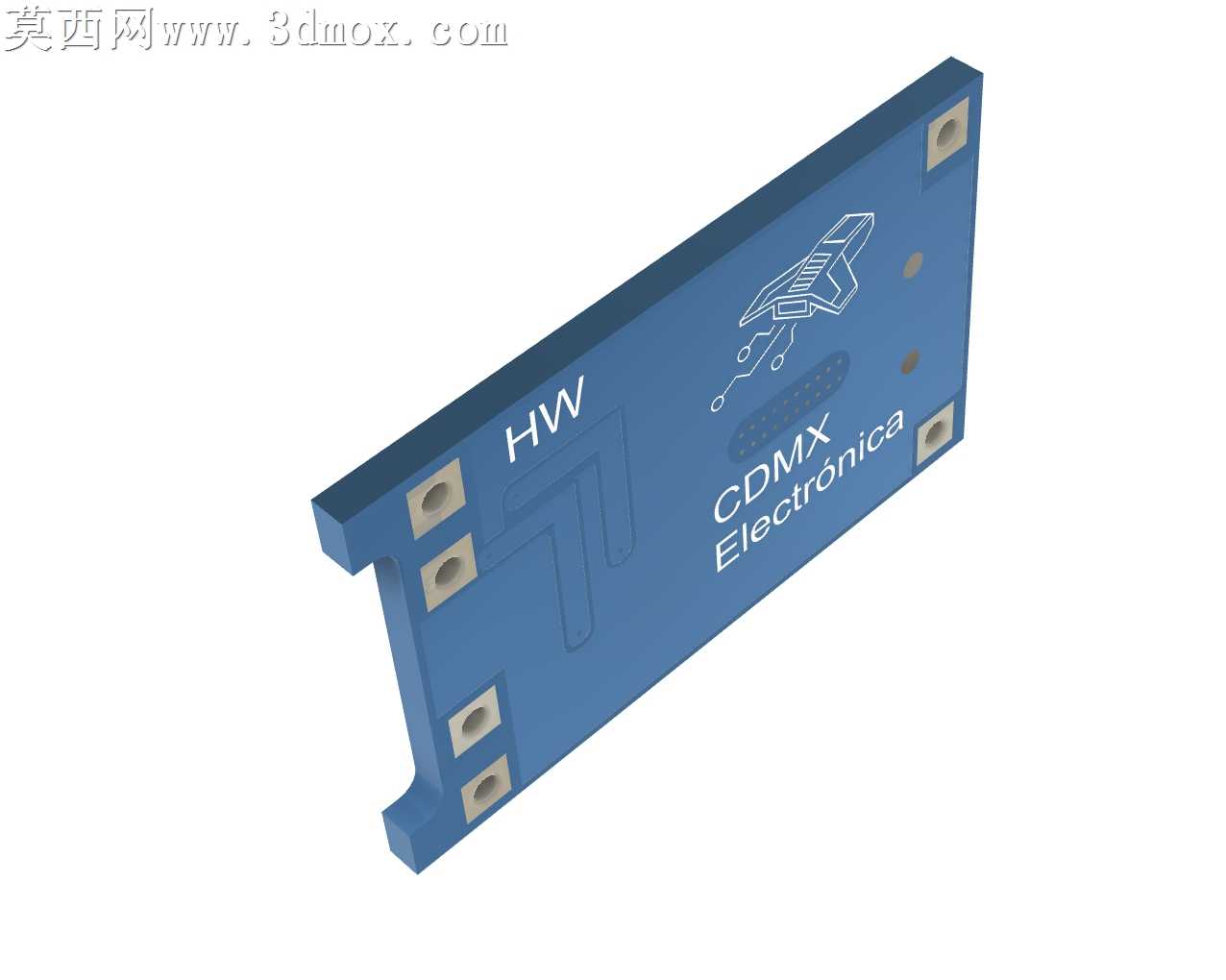

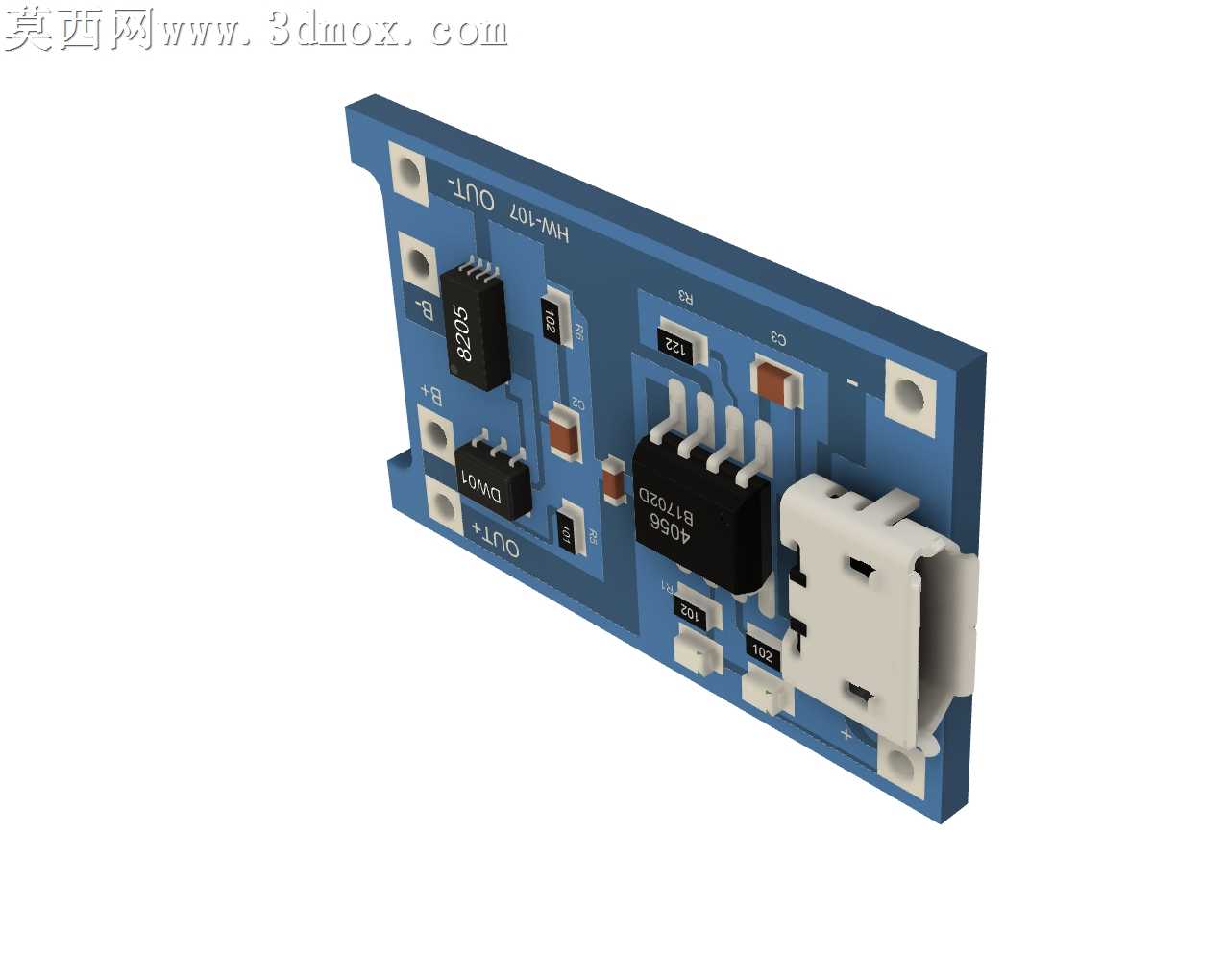

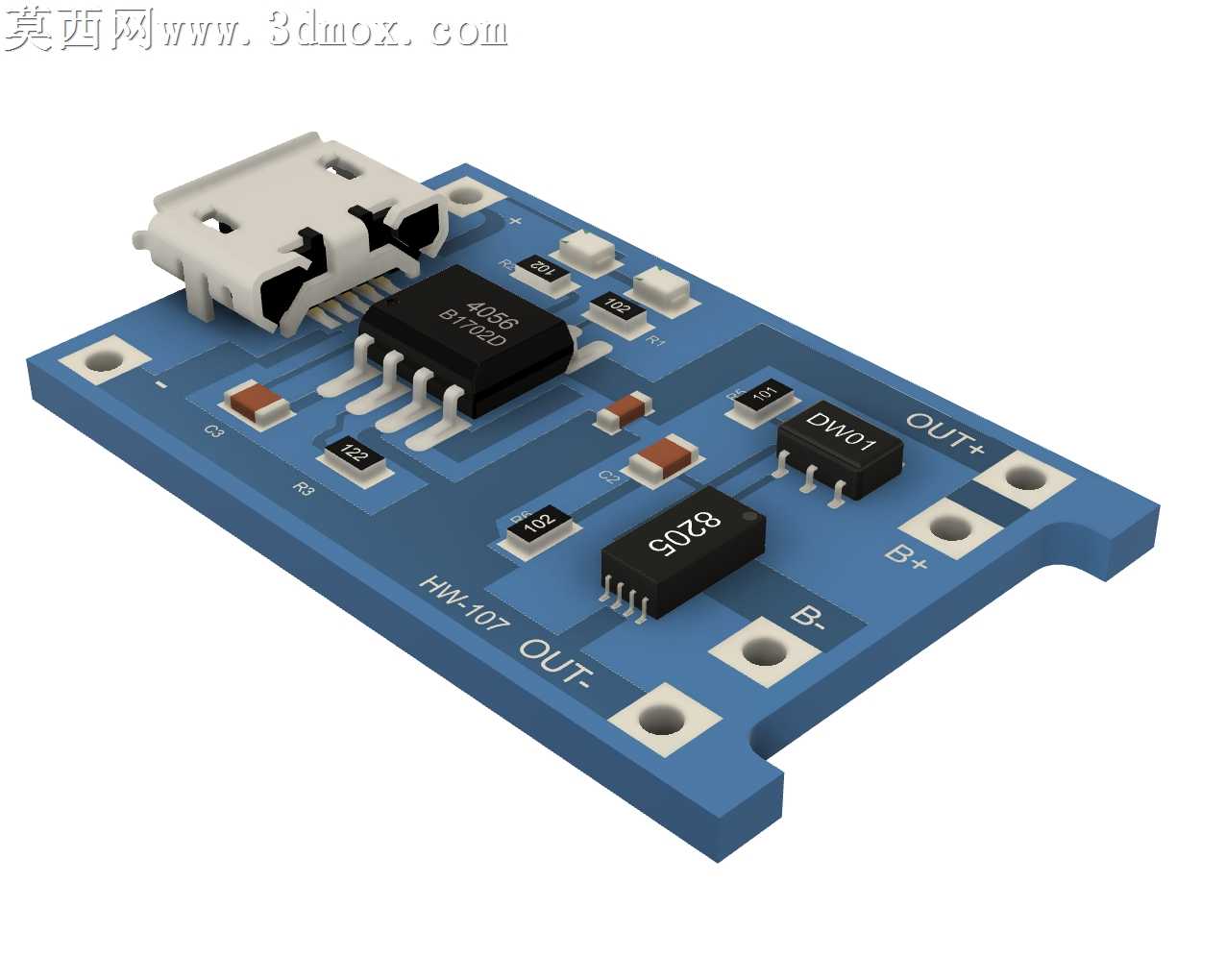

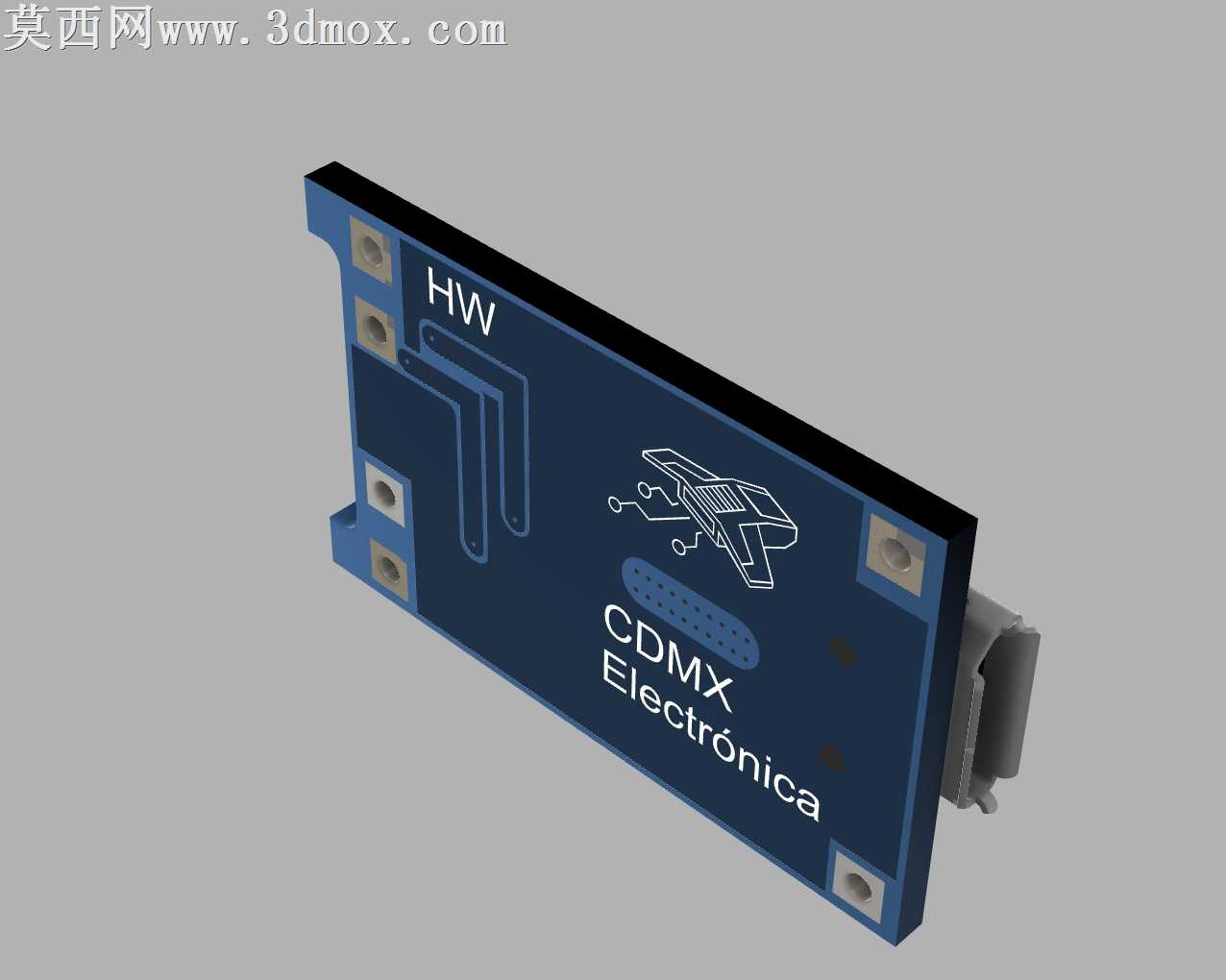

本作品为TP4056方案锂电池充电保护电路板的三维建模设计，建模过程严格遵循实物硬件的尺寸规范与布局逻辑，完整还原了该款5V1A单节锂电池充电带保护功能模块的全部结构细节。建模阶段首先依据实物测绘与官方参考尺寸绘制PCB板的基础轮廓，精准定位板上四个安装固定孔的位置与孔径，还原蓝色阻焊层对应的基板外形与边缘倒角细节，确保板件整体尺寸与实物完全匹配。随后对板载元器件进行逐一建模：针对核心的TP4056充电管理芯片与配套的双MOS保护芯片，还原SOP-8封装的引脚排布、本体标识与表面丝印细节；对Micro USB输入接口，完整还原接口的金属外壳结构、内部弹片触点与塑料基座的分层结构，还原接口的插拔适配形态；对板载的贴片电阻、电容元件，按照0805、0603等不同封装规格建立标准化模型，匹配对应元件的尺寸与外观特征；对板上的贴片LED指示灯，还原透明灯珠与基座的结构，区分充电中、充满状态对应的不同灯位布局。材质与渲染阶段，为PCB基板赋予哑光蓝色阻焊层材质，还原表面丝印的白色字符、元件位号与标识线条的质感；为不同元器件匹配对应材质：芯片本体赋予哑光黑色塑料材质，引脚赋予镀锡金属质感，USB接口金属外壳赋予哑光镍镀层质感，贴片电阻电容赋予对应陶瓷、金属端电极的材质表现，LED灯珠赋予半透明透光材质。整体渲染采用柔和的影棚布光，通过多角度光源投射凸显板件的立体层次与元件的高低错落关系，还原真实电路板的视觉质感。结构设计上完整复现了该模块的电路布局逻辑，输入接口位于板端一侧，充电芯片、保护芯片与周边阻容件按照信号流向排布，电源输出焊盘位于板的另一端，安装孔分布于板件四角，完全匹配实物的装配与使用场景，模型可用于电子模块结构验证、教学演示、产品装配模拟等场景，所有结构细节均经过比例校验，不存在结构错位、尺寸失真的问题，能够直观呈现该充电保护板的完整硬件形态。
