工业用槽式振动给料设备结构设计

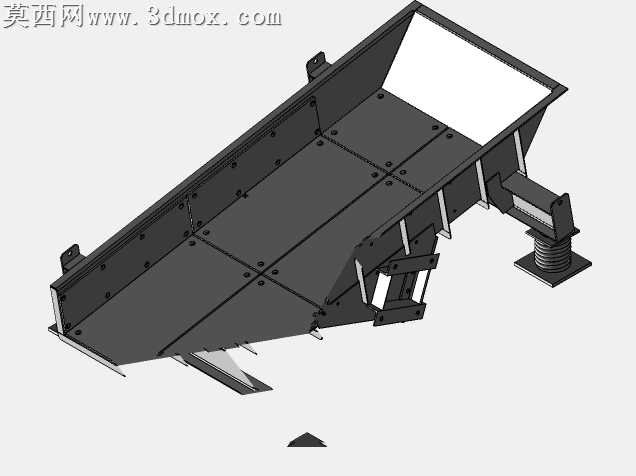

本三维模型为工业生产场景使用的槽式振动给料设备，建模过程严格遵循机械设计规范，以等比例还原设备真实装配结构为核心目标。建模阶段首先搭建整体装配基准，以倾斜布置的料槽主体为核心构件，逐块拼接料槽的侧板、底板与端板结构，所有板件的连接孔位、加强筋布置均按照实际钣金焊接结构的工艺要求绘制，每一处螺栓连接点位都做了对应特征建模，还原了板件拼接处的定位、紧固结构细节。料槽的倾斜角度经过合理设定，匹配物料依靠振动向前滑移输送的运动需求，槽体内部做了平整化的面处理，模拟实际设备中耐磨衬板铺设后的光滑内壁状态，避免物料输送过程中出现卡滞死角。模型完整还原了设备的减振支撑结构，在料槽的出料端下方设置了螺旋弹簧支撑组件，弹簧的圈数、节距、上下安装座的结构都做了精细化建模，清晰呈现弹簧与安装座的装配配合关系，同时在槽体侧面布置了振动驱动装置的安装基座，预留了振动激振源的装配定位结构，还原了振动给料机通过激振力带动槽体振动、依靠弹簧实现减振隔振的核心工作结构。渲染阶段采用哑光深灰金属材质模拟设备主体的钢结构焊接件质感，对弹簧部件做了金属光泽的差异化材质处理，清晰区分不同构件的材质属性，所有板件的边缘做了符合钣金工艺的圆角处理，避免尖锐棱角不符合实际加工要求。设计思路围绕设备的实用功能展开，槽体上方设置的宽口进料端可匹配上游料仓的出料对接，下方收窄的出料端可精准对准下游受料设备，侧面的安装吊耳结构可实现设备的吊装固定与位置调整，整体结构紧凑，各部件的装配关系清晰，可直接用于设备结构认知、生产装配参考以及相关给料场景的方案布局演示，完整呈现了振动给料设备从槽体承载到减振支撑、驱动安装的全结构设计逻辑。
