LGA1700接口超薄Mini-ITX单板计算机结构设计

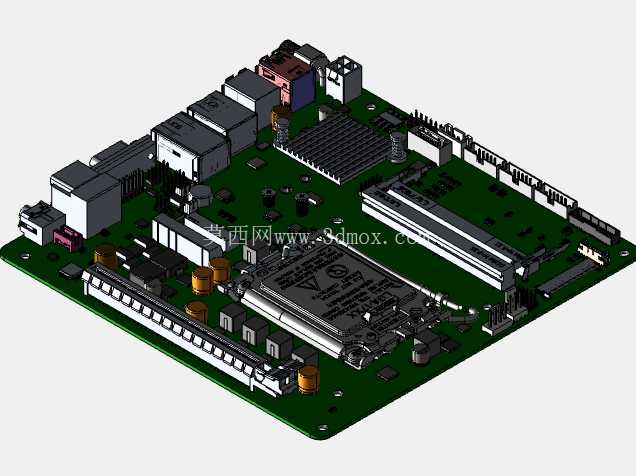

　　这款超薄Mini-ITX规格单板计算机，核心围绕LGA1700处理器接口做布局优化，适配12/13/14代酷睿、奔腾、赛扬系列处理器，整体板型严格遵循Mini-ITX标准安装边界，长宽尺寸控制在170mm×170mm的通用规格内，板身厚度做了超薄化处理，适配紧凑型嵌入式机箱、工业控制终端、软路由设备、边缘计算节点等对安装空间有严苛限制的应用场景。从结构布局来看，板载接口全部沿板边排布，后侧I/O区域集成双千兆以太网口、VGA视频输出接口、多组USB3.2接口、HDMI接口，板身中部预留LVDS插针，可直接对接工业触控屏、嵌入式显示模组，省去额外转接板的安装空间；存储扩展区域设置M.2接口位，同时板载SO-DIMM内存插槽，支持标准笔记本内存安装，兼顾扩展灵活性与结构紧凑性。

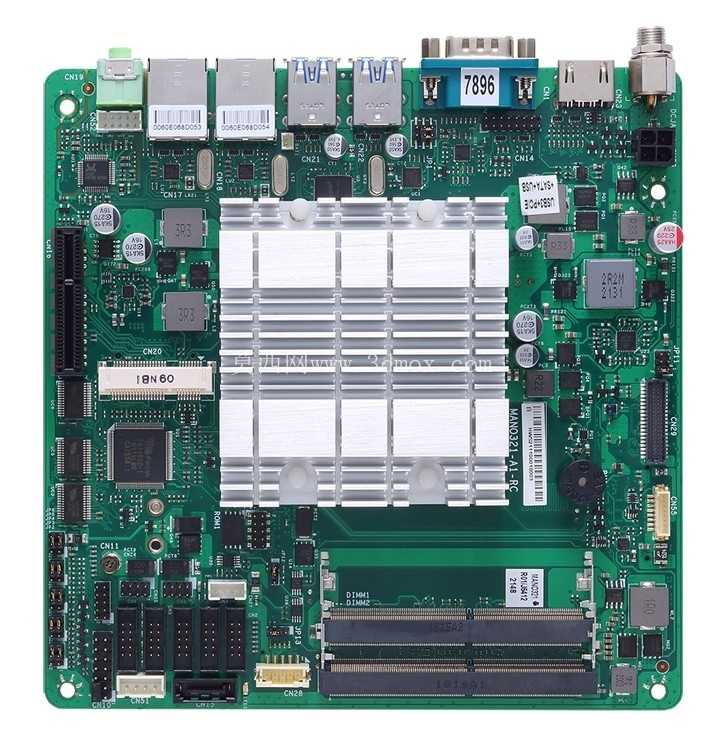

　　散热结构采用一体式铝挤散热片覆盖核心供电与处理器区域，散热片鳍片做等距阵列排布，在有限的垂直高度内最大化散热接触面积，无需额外加装风扇即可满足中低负载工况下的散热需求，适配无风扇静音类嵌入式设备的设计要求。供电模块采用多相供电布局，电容、电感元件全部做矮化选型，避开散热片安装位，同时在板身四角预留标准安装孔位，孔位位置与通用Mini-ITX机箱、壁挂安装支架完全兼容，安装时可直接适配标准固定铜柱，无需额外定制安装结构。板载接口的固定结构做了加强设计，以太网口、VGA接口、串口等常用工业接口全部增加金属加固焊盘，可承受工业场景下频繁插拔的力学冲击，避免接口松脱导致的接触不良问题。

　　板身走线布局遵循高速信号完整性要求，内存、PCIe信号走线做等长处理，接口区域与核心运算区域做分区隔离，减少信号干扰，同时在板边预留固定接地触点，安装时可与机箱金属结构直接导通，提升电磁屏蔽性能，适配工业现场复杂电磁环境下的稳定运行需求。从设计思路上，这款单板完全围绕紧凑型嵌入式应用做取舍，砍掉了非必要的扩展插槽，将所有功能集成在单块PCB上，减少额外扩展卡带来的空间占用，同时保留工业场景常用的双网口、多串口、显示输出接口，可直接作为工业控制主机、网络安全网关、自助终端主控板使用，无需额外搭配扩展模块。

　　板身元件选型全部采用工业级耐温规格，可在0-60摄氏度的环境温度下稳定运行，PCB板采用多层板设计，电源层与信号层分离，提升供电稳定性与抗干扰能力，散热片安装位预留弹簧螺丝固定孔，可根据实际功耗场景更换不同高度的散热模组，兼顾不同算力需求下的散热适配。在安装边界设计上，所有板载元件的高度都控制在散热片顶面高度以下，避免安装时与机箱盖板、其他结构件产生干涉，后侧I/O挡板尺寸与标准Mini-ITX挡板通用，用户可直接选用标准机箱挡板，无需单独定制开模。内存插槽、M.2插槽的位置都做了避让设计，安装内存、存储模块时不会与散热片、机箱结构产生冲突，拆装维护无需拆卸整体散热结构，提升后期维护效率。
