Molex压接器按钮推动式定位构件

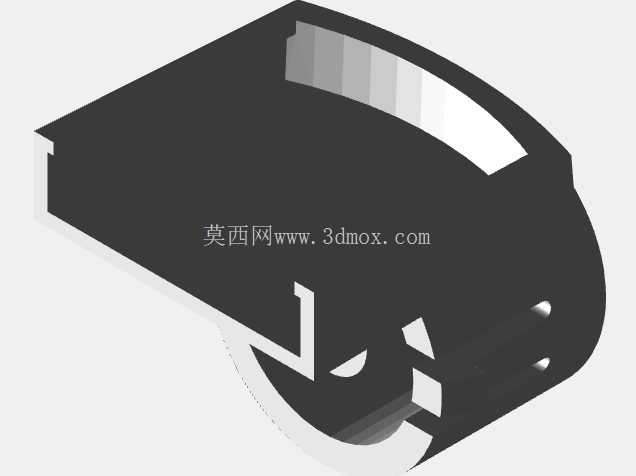

　　在低压线束加工、连接器装配的产线环节里，压接工序的对位精度直接决定了端子与线材的结合良率，这类按钮推动式定位构件，是配套Molex 63828-1000系列压接器使用的核心对位部件，主要作用是在压接触发前，将送入压接工位的连接器塑壳精准卡持在预设位置，避免压接过程中塑壳移位导致的端子插歪、压接深度不足、塑壳压裂等常见不良。从结构设计来看，该构件采用半包围式的卡合轮廓，内侧的阶梯型卡槽完全匹配对应型号连接器的外形凸起与凹槽，装入压接器的安装位后，构件的弧形避让面刚好对准压接头的下行路径，不会干涉压接动作的行程。

　　构件侧面预留的两个小圆孔是固定安装孔，孔位的同轴度公差控制在0.02mm以内，安装时通过两个M2的内六角螺丝即可将其锁紧在压接器的基座上，安装面的平面度要求达到Ra0.8，保证锁紧后构件不会出现倾斜偏移。前端的L型推块是和按钮驱动机构联动的部位，当操作人员按下压接器的触发按钮时，驱动杆会推动该推块带动整个定位构件向前位移0.8mm，刚好把塑壳推到压接的正下方工位，压接动作完成后，复位弹簧会带动构件退回初始位置，方便操作人员取出压接完成的连接器总成。设计过程中特意在构件的上部做了斜向的观察缺口，操作人员在送料时可以直接通过缺口观察塑壳是否完全卡入卡槽，不需要额外俯身调整视角，能有效减少对位辅助时间，提升单工位的作业效率。

　　构件的下部弧形缺口是为了避让压接器基座上的出料导槽，压接产生的少量端子废料可以顺着导槽从缺口位置落下，不会堆积在定位构件的活动间隙里，避免长期使用后废料卡滞导致构件移位。整个构件的活动行程经过反复校核，推动距离刚好适配对应连接器的压接工位偏移量，既不会因为推动距离不足导致对位不准，也不会因为推动过位把塑壳挤压变形。在实际产线应用中，这类定位构件属于易损工装配件，长期反复的往复运动容易导致卡槽磨损，因此建模时所有的配合面都预留了0.1mm的硬化处理余量，后续加工时可以在卡槽表面做渗碳硬化处理，提升构件的耐磨性能，延长更换周期。

　　安装边界方面，该构件的整体轮廓完全适配对应型号压接器的安装腔，不需要对原有压接设备做任何改装，直接替换原有磨损的定位构件即可正常使用，更换过程不需要复杂的调校，锁紧固定螺丝后，手动按动按钮测试三次行程，确认推块动作顺畅无卡滞就可以投入生产。针对小批量多品种的线束加工场景，这类精准匹配型号的定位构件，能快速切换对应连接器的压接作业，不需要重新调整压接器的工位参数，大幅减少换型调试的时间成本。建模过程中对所有的棱角位置都做了R0.3的圆角处理，避免操作人员送料时被尖锐棱角划伤，同时也能减少应力集中，避免构件长期受往复推力出现边角崩裂的问题。
