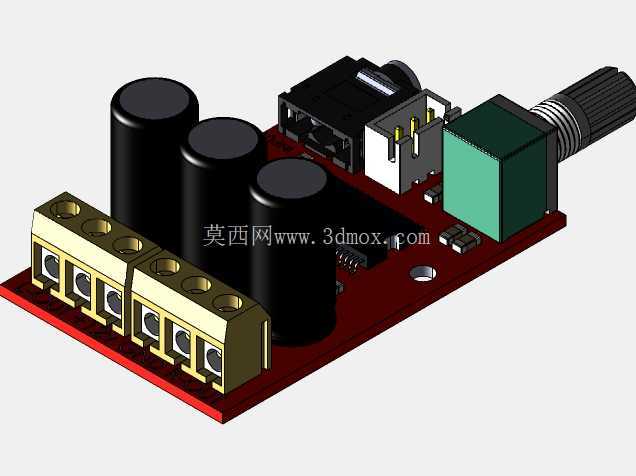

这块音频功率放大电路板面向小型桌面音响、嵌入式播放设备、实验音频系统以及设备内置声频输出改造场景,核心作用是将前级送来的弱音频信号进行功率提升,直接驱动低阻抗扬声器发声。板上集成了滤波储能电容、接线端子、音量调节电位器、音频输入接口和电源接插区域,整体以红色PCB为承载基础,元器件布局围绕信号输入、功率放大、电源滤波和扬声器输出四个功能区展开,适合在结构设计阶段评估电子板卡与外壳、散热空间、接线方向之间的匹配关系。
从实际布置看,三枚直立圆柱形电解电容占据板卡一侧,主要承担电源平滑和瞬态能量储备,能够降低功放工作时因电流波动引起的低频失真;靠近板边的金色螺钉式端子用于扬声器或电源线路连接,端子孔位朝向外侧,便于装配后使用螺丝刀锁紧导线,减少机箱内部反复插拔接插件的麻烦。板卡另一端设置带滚花纹理的旋转电位器,轴体伸出方向与PCB平面平行,设计外壳时需要在面板上预留旋钮轴孔,并确认轴伸长度、锁紧螺母位置和旋钮外径之间的干涉边界。
音频接口区域靠近电位器布置,便于外部信号线从机箱同侧进入,缩短弱信号走线长度;功率输出端子则布置在板卡另一侧,使输入信号与输出功率线在空间上形成分区,降低大电流回路对小信号端的耦合干扰。建模时需要重点关注高器件的高度包络,尤其是电解电容、电位器壳体和输入插座的顶部轮廓,这些元件决定了外壳内腔最小净高。板边安装孔用于螺钉固定,孔周围应保留足够的绝缘间隙,避免金属壳体、焊盘和固定垫片接触。
在整机结构中,这类功放板通常水平安装在底板或支架上,也可借助隔离柱竖向固定。设计安装边界时,不能只按PCB平面轮廓预留矩形空间,还要为电容顶部、电位器轴、接口插拔方向和导线弯曲半径留出余量。接线端子前方应保留操作空间,电位器轴穿出面板后需保证旋钮转动不与面板丝印、装饰环或相邻按键相碰。若设备封闭较紧,还应在功率器件附近考虑通风路径,使长时间播放时热量能够沿板卡周围空气通道散出。
该三维结构把电子元件的外形、高度差、接插方向和固定孔位完整表达出来,结构工程师可据此进行机箱内腔校核、面板开孔、线束走向规划和装配顺序验证;音频设备选型人员也能通过模型判断该板卡在紧凑音响产品中的安装可行性,以及旋钮、端子和外接口在整机外观面上的布置方式。
- 全部评论(0)
- 模板大小: 13.91 MB
- 售价:5金币
- 下载次数: 81
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 放大器
