汽车前大灯左右侧固定安装支架结构

在整车灯具装配体系中，前大灯与车身翼子板、前保险杠横梁的连接可靠性，直接决定了行车过程中灯具的定位精度与振动耐受表现，这组左右对称的大灯安装支架，正是承担这一连接功能的核心承载构件。从实际装车场景来看，该支架需要同时适配左侧与右侧前大灯的安装点位，既要匹配大灯壳体上预设的安装柱位，又要贴合车身前部钣金的焊接/螺接基准面，在车辆行驶过程中吸收来自路面的振动冲击，避免大灯出现移位、抖动甚至光轴偏移的问题，尤其是在非铺装路面行驶、高速过弯或者发生低速碰撞时，支架的结构强度直接决定了大灯总成的固定稳定性。

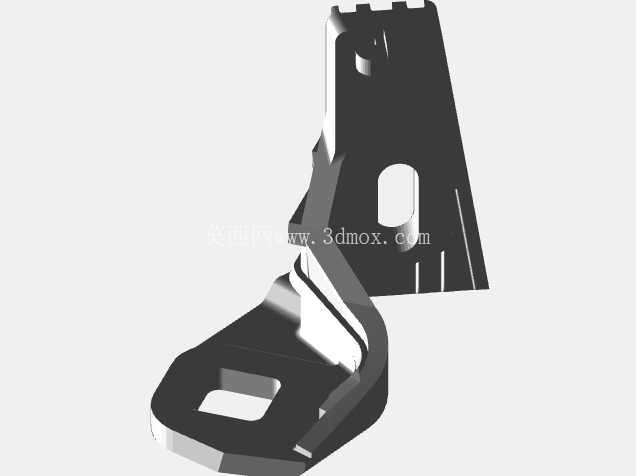

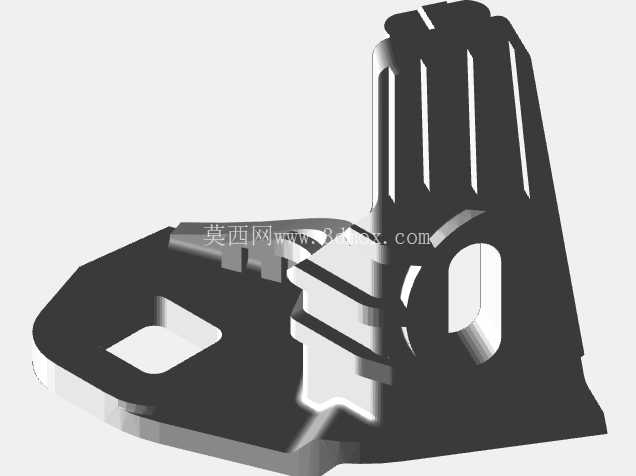

从结构设计逻辑来看，该支架采用弯折式钣金承载结构，整体通过多道折弯工序形成立体支撑形态，底部设置的长圆形安装孔，是为了适配车身钣金上的装配公差，允许安装时在一定范围内调整位置，抵消车身焊接过程中产生的累计误差，保证大灯与周边翼子板、保险杠的间隙面差符合整车外观匹配要求。支架中部的镂空减重孔，并非单纯为了减少材料用量，更重要的是在不降低整体结构刚度的前提下，调整支架的固有振动频率，避免车辆怠速或者特定转速下与发动机、路面激励产生共振，防止长期振动导致的支架疲劳断裂或者大灯连接点松脱。上部的卡接与螺接组合定位结构，对应大灯壳体上的安装位点，其中卡接结构用于预装时的临时定位，降低装配线上的操作难度，工人可以先将大灯通过卡脚挂在支架上，再对准螺接孔打紧固定螺栓，有效提升总装环节的装配效率。

从安装边界来看，该支架的安装面完全贴合车身前部的钣金型面，弯折角度经过反复校核，既不会与周边的线束、雨刮喷水壶管路产生运动干涉，也不会在大灯调节高低角度时与灯体后部的调节机构发生触碰。左右两侧支架采用镜像对称设计，除了安装方向相反之外，所有安装孔位、弯折角度、承载截面尺寸完全一致，能够减少零部件的开发品类，降低供应链的开模与备货成本，同时也方便售后维修时的配件更换，不需要额外区分左右件的专用工装。在材料选型层面，这类支架通常采用高强度冷轧钢板冲压成型，表面经过电泳防锈处理，能够适应车辆前部的复杂使用环境，抵御雨水、泥沙、融雪剂的腐蚀，保证整车全生命周期内的结构强度不会出现明显衰减。

在实际结构验证环节，这类支架需要通过多轮振动耐久测试、高低温环境测试以及低速碰撞冲击测试，确保在-40℃到80℃的环境温度区间内，支架不会因为材料脆化或者软化出现连接失效，在车辆经历10万公里以上的复杂路况行驶后，支架的变形量仍然控制在允许范围内，不会导致大灯光轴偏移超出法规要求。对于三维建模从业者而言，这类支架的建模难点在于精准还原多道折弯后的空间型面，尤其是安装孔位的相对位置公差需要严格控制，同时要预留出螺栓装配的工具操作空间，避免出现设计完成后无法打紧螺栓的问题，还要兼顾冲压工艺的可行性，折弯半径不能过小以免出现冲压开裂，同时各个型面的拔模角度要符合冲压生产的要求，减少生产过程中的工艺缺陷。
