摩托艇喷气泵喷射驱动装置结构设计

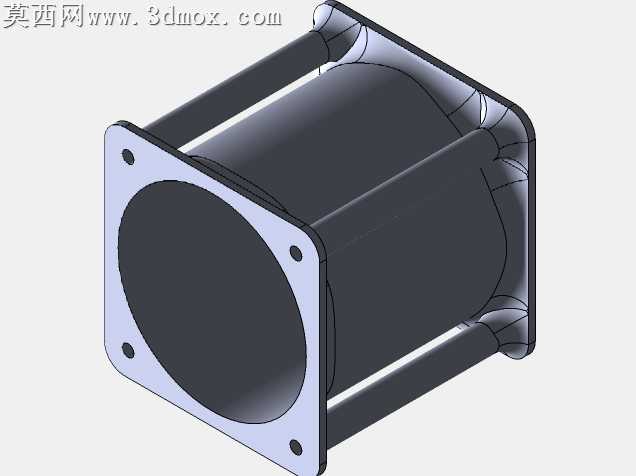

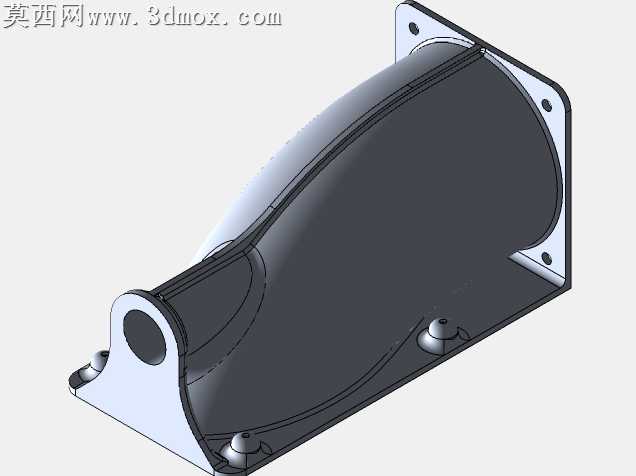

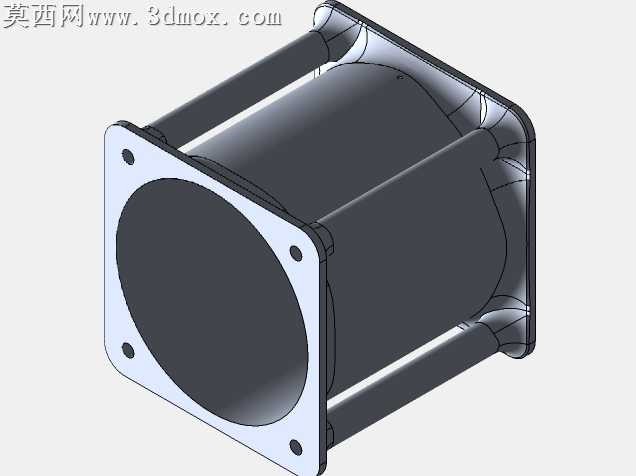

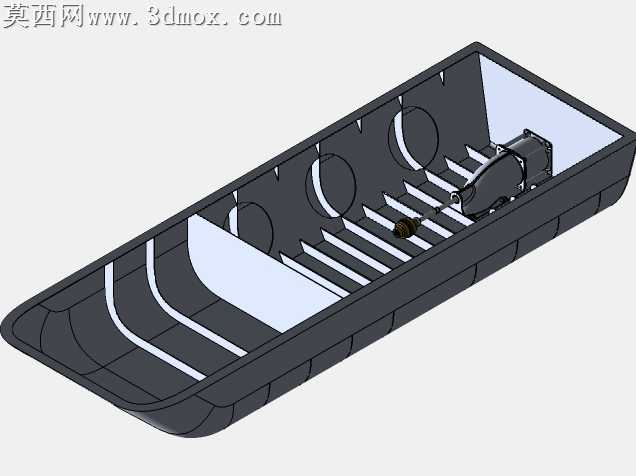

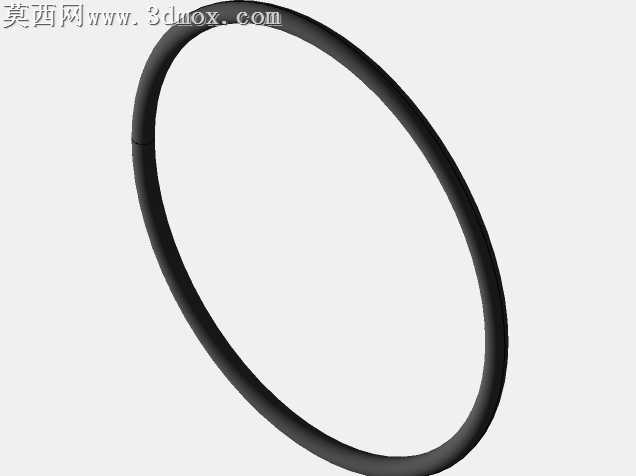

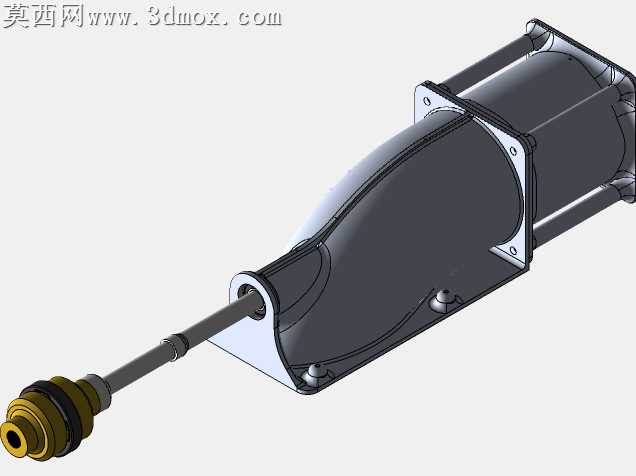

本模型为摩托艇配套的喷气喷射驱动泵三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，自下而上完成所有零件的特征构建与装配约束，完整还原了喷射驱动泵的实际工作结构。模型主体包含泵体外壳、传动轴、喷射端头、安装法兰、密封组件等核心结构，泵体外壳采用曲面放样与实体切除结合的建模方式，精准还原了流线型的内腔流道设计，曲面过渡顺滑无破面，能够直观展示水流在泵腔内的增压导流路径；外壳上的安装法兰通过阵列特征完成螺栓孔位布局，法兰面与泵体主体的结合处做了圆角过渡处理，还原实际铸件的工艺特征，避免应力集中的结构设计也在模型中有所体现。传动轴部分采用阶梯轴建模逻辑，依次完成轴肩定位、密封段、传动连接段的特征绘制，轴端与喷射端头的配合部分做了精准的同轴心约束，还原实际装配中的公差配合关系；喷射端头采用多层嵌套结构建模，分别构建了进水接口、导流腔、喷嘴收口段的独立零件，装配后可清晰看到喷嘴的渐缩结构，直观展示喷水推进的增压喷射原理。模型在渲染阶段对不同零件赋予了差异化材质：泵体外壳采用哑光铸铝材质，还原金属壳体的磨砂质感与轻微反光特性；传动轴赋予抛光钢材材质，体现传动部件的金属光泽与加工精度；端头密封组件采用橡胶材质，呈现哑光深棕质感，与金属部件形成明确的材质区分；安装紧固件采用镀锌钢材材质，还原标准件的表面处理效果。整体装配体添加了合理的配合约束，所有活动部件保留了符合实际工况的运动自由度，可直观展示传动轴的转动传动逻辑，也可通过剖面视图查看内部流道与零件的配合关系。设计过程中围绕喷水推进的核心需求，重点优化了泵腔的流线型曲面结构，减少水流在腔体内的阻力损失，同时兼顾了安装固定的结构强度，法兰安装位的布局适配摩托艇尾部的安装空间，传动轴的密封段设计考虑了水下工作的密封需求，整体结构紧凑，完全匹配摩托艇喷水推进系统的动力传输与喷射增压功能，可作为喷水推进装置设计、教学演示、结构参考的精准三维模型素材。
