适配6V N20马达的微型蠕动泵结构设计

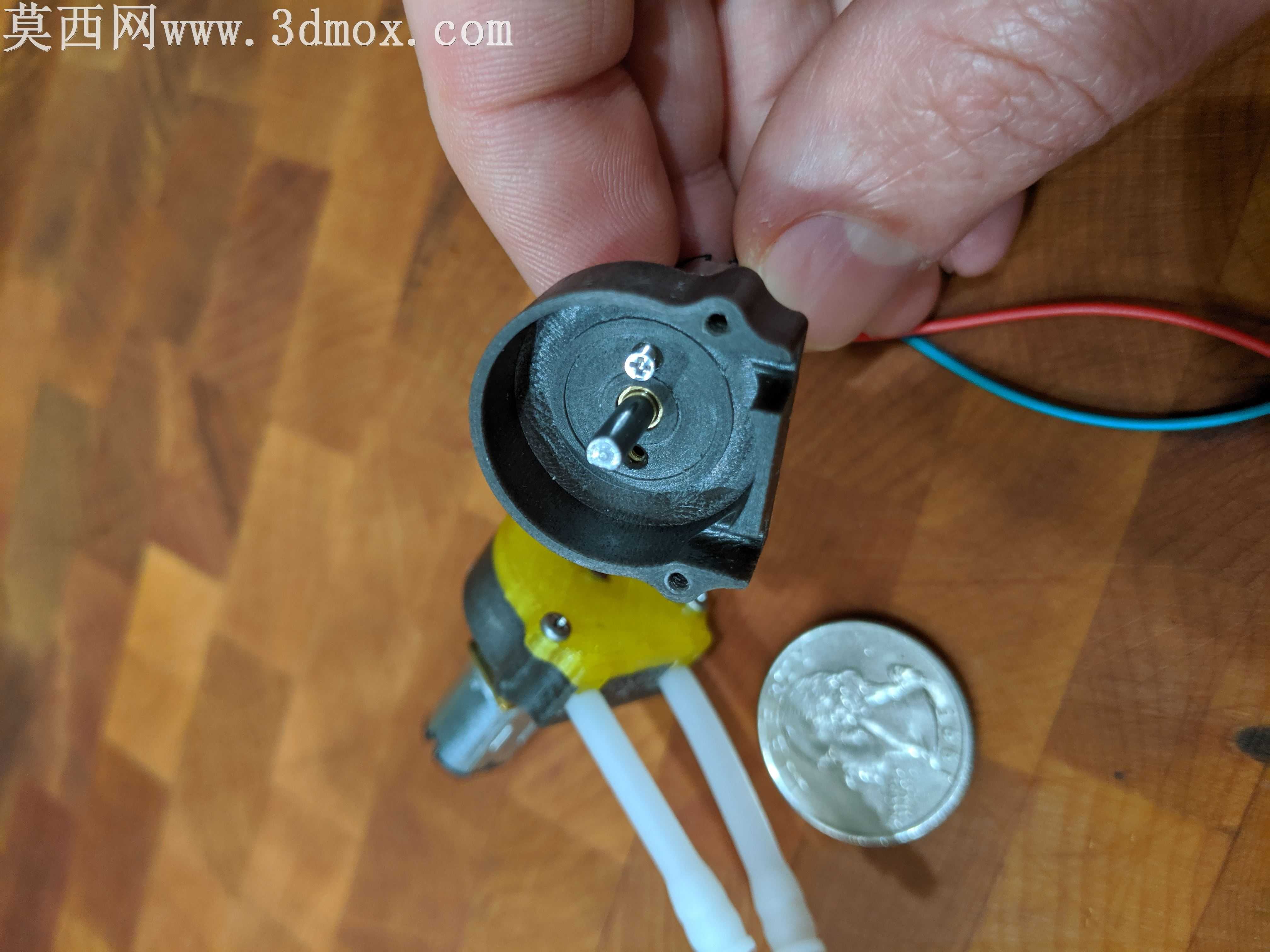

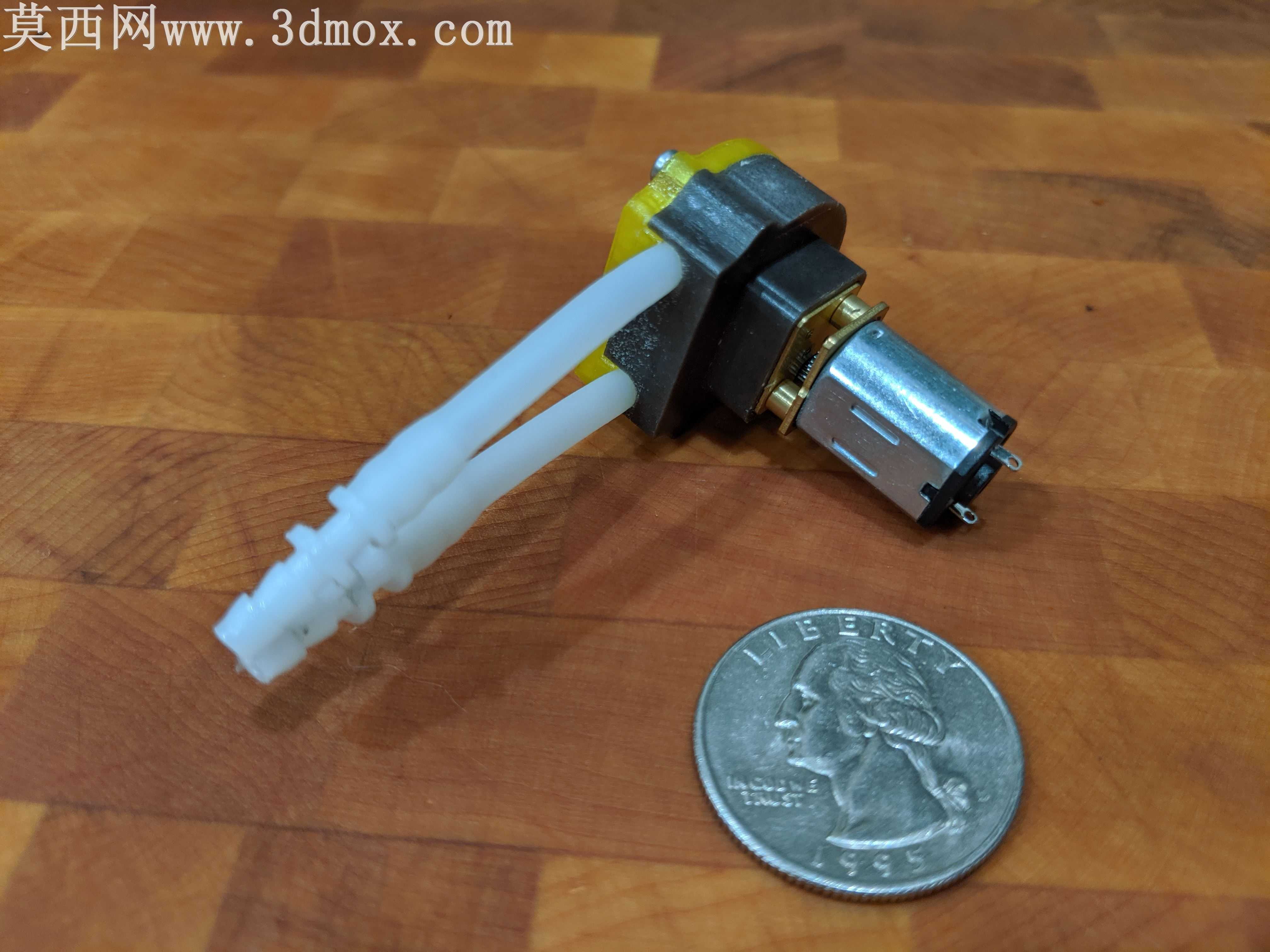

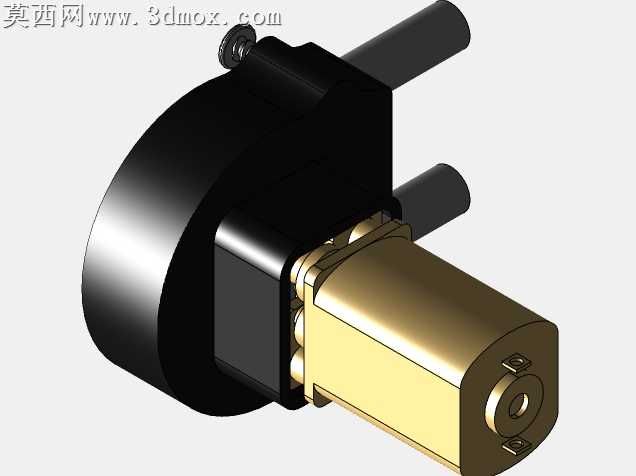

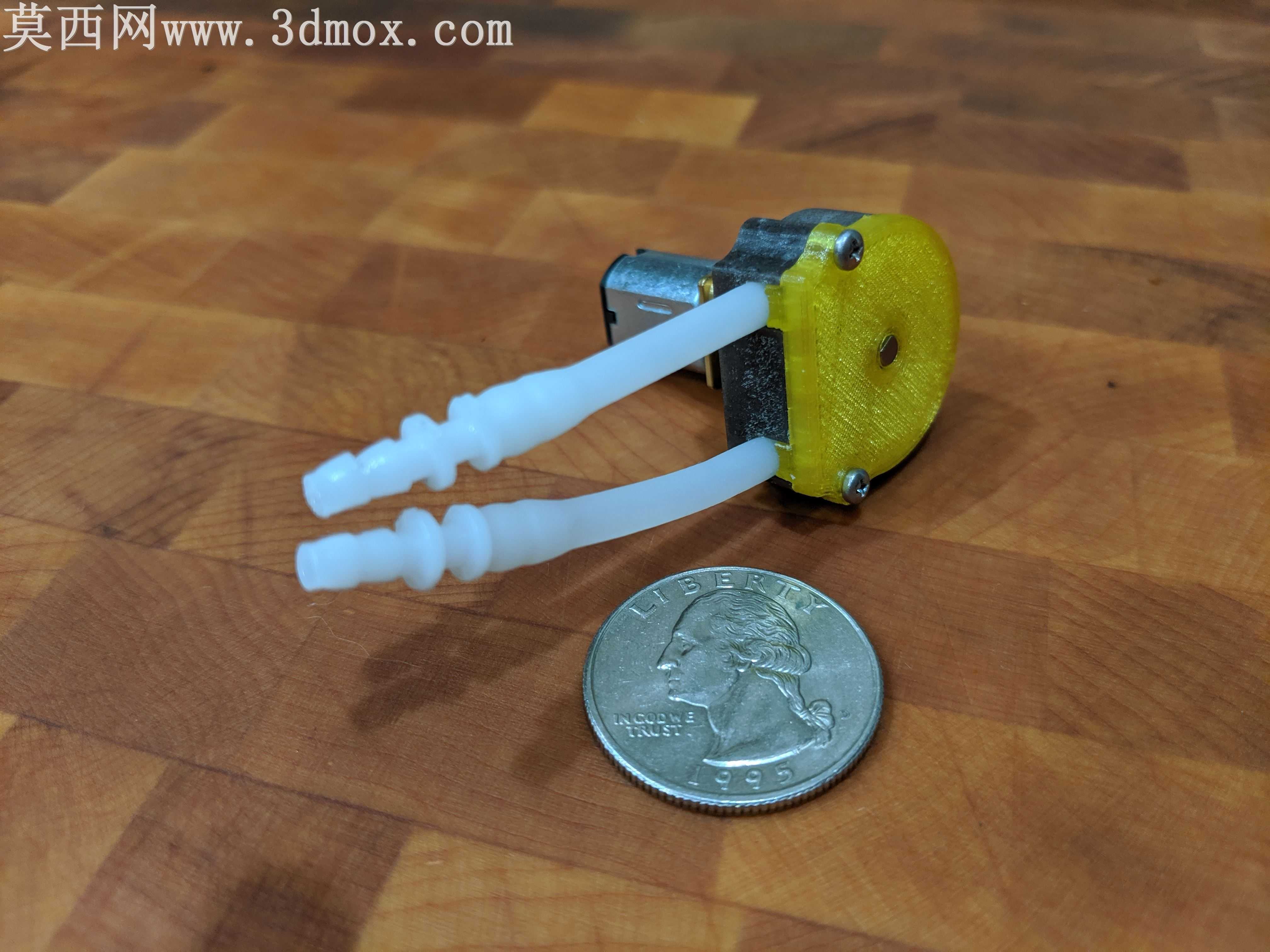

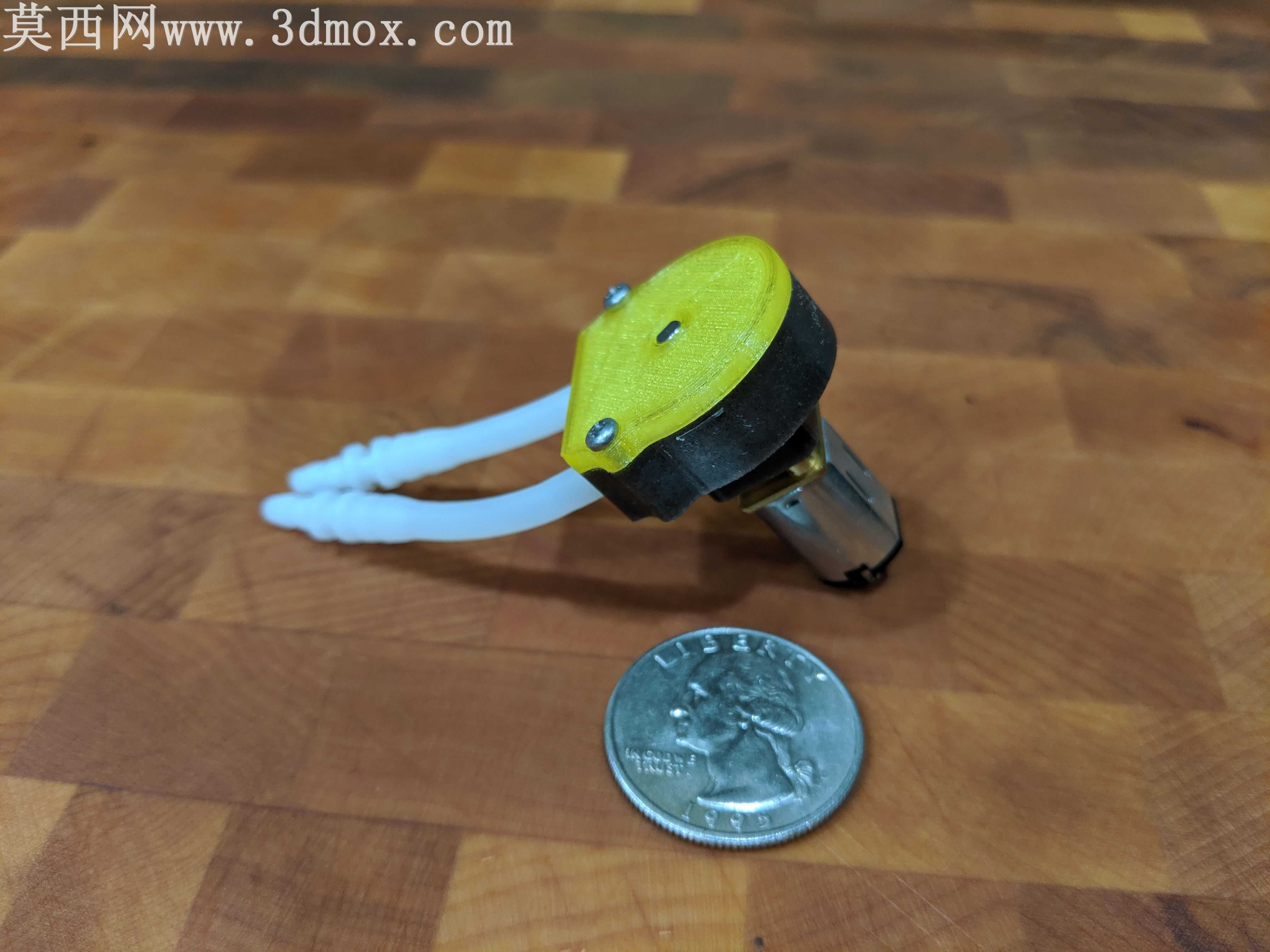

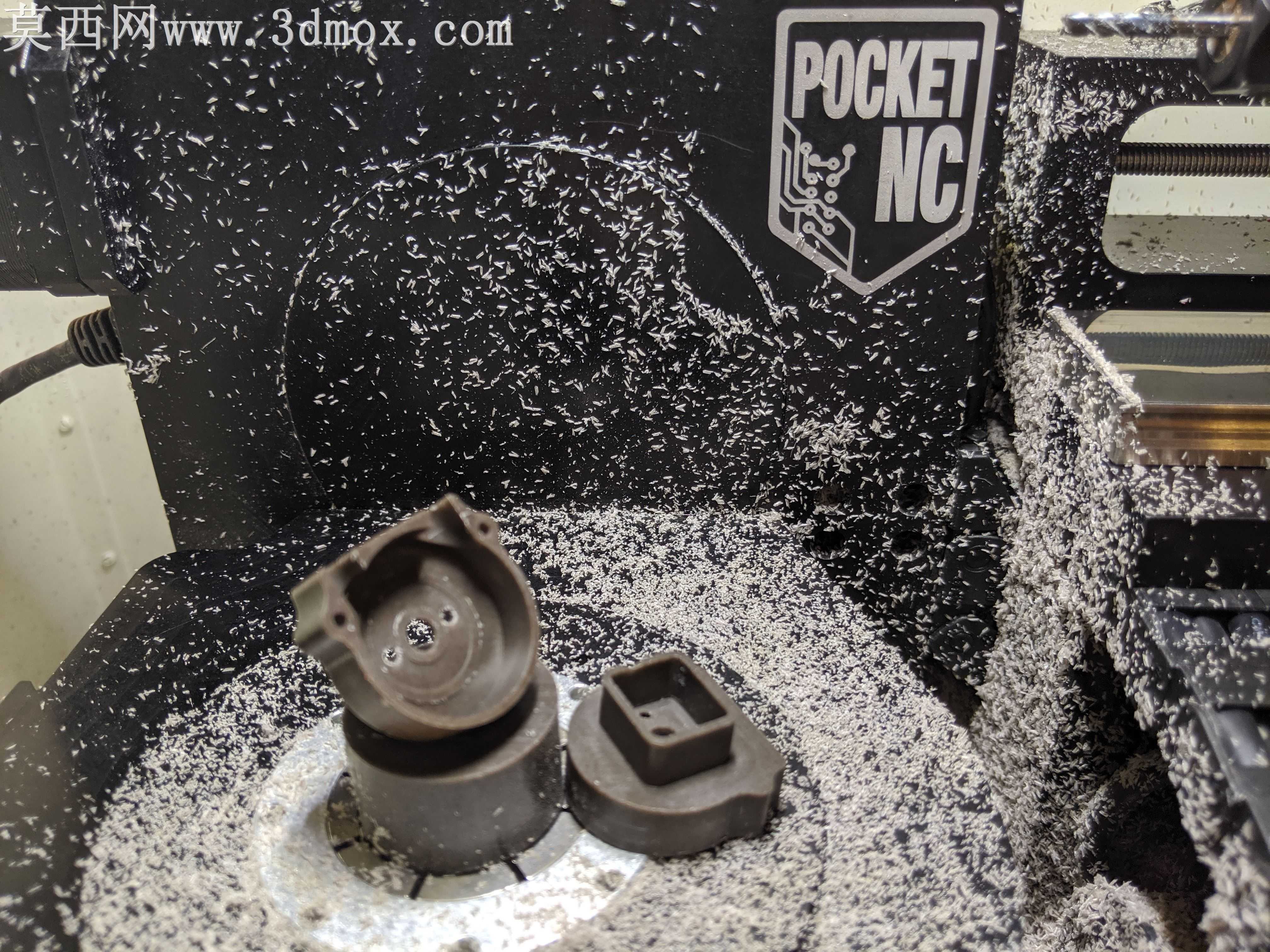

本作品为微型蠕动泵三维设计方案，核心适配6V N20齿轮马达作为动力源，整体建模过程围绕紧凑化、易加工的设计目标展开，在三维建模阶段优先完成动力适配结构的参数化搭建：针对N20马达的输出轴尺寸，精准设计压装式转轴结构，转轴采用1英寸棒材加工的适配尺寸，通过过盈压装实现与电机输出轴的可靠连接，建模时严格匹配轴径公差与配合长度，避免传动过程中出现打滑或偏心问题。泵头外壳部分的建模兼顾两种加工可行性，既预留了树脂3D打印的壁厚参数，也适配机加工的装夹定位基准，外壳内壁的蠕动挤压型腔采用圆弧过渡曲面建模，保证软管挤压过程中的形变均匀性，减少流体脉冲与软管磨损。泵头顶部封盖采用PETG材质3D打印的适配结构，建模时设计了定位卡扣与螺丝安装孔位，对应选用的标准紧固件参数完成孔位的精准排布，保证装配后封盖与外壳的贴合度，避免泵头工作时出现漏液或结构松动。进出液管路部分选用外径4mm、内径2mm的柔性软管，建模时精准还原软管的安装走形路径，预留足够的软管挤压形变空间，同时模拟转子转动时对软管的逐段挤压状态，验证流体输送过程中的密闭性与输送效率。渲染阶段采用写实材质表现方案：金属转轴与马达外壳赋予磨砂金属材质，还原机加工金属件的细腻质感；泵头黄色封盖赋予半哑光PETG塑料材质，表现3D打印件的轻微层纹与材质通透感；黑色泵体外壳赋予硬质树脂材质，搭配细微的表面颗粒质感；白色软管赋予半透明硅胶材质，表现柔性管路的弹性质感；背景采用木纹桌面材质，搭配硬币作为尺寸参照，通过柔和的漫反射打光突出泵体的小巧体积与结构细节，完整呈现各部件的装配关系与外观特征。建模过程中对所有标准件均采用参数化调用，螺丝等紧固件严格匹配商用标准件尺寸，保证设计方案可直接落地加工，无需二次调整装配尺寸。
