工字钢架空输送线张紧调节装置结构

项目分类:输送机 发布时间:2026-02-28 ID:1144479
  • 工字钢架空输送线张紧调节装置结构
  • 工字钢架空输送线张紧调节装置结构
  • 工字钢架空输送线张紧调节装置结构

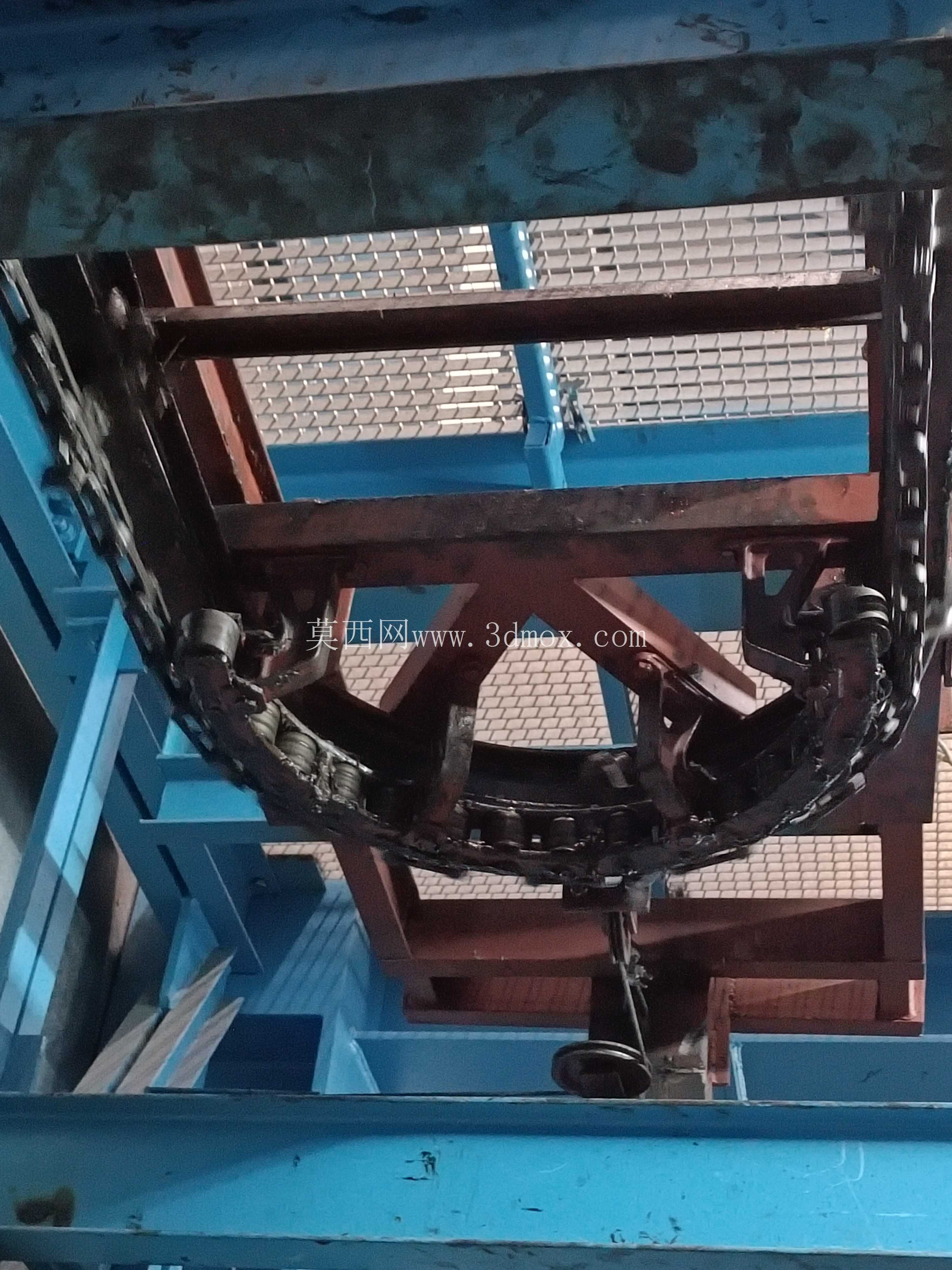

这套张紧结构主要适配工字钢搭建的架空悬挂输送场景,常见于汽车焊装车间的焊装线工件转运、家电装配车间的部品悬挂输送、冷链仓储的空箱回送架空线,这类场景的输送轨道多采用标准工字钢作为承载主梁,整条输送链沿工字钢下翼缘布置,运行过程中牵引链条因磨损、温度变化、负载波动会出现伸长量累积,若张紧力不足会出现链条跳齿、卡滞、吊具晃动偏移的问题,张紧力过大则会加速链轮、链条铰接点的磨损,增加驱动端的负载损耗。

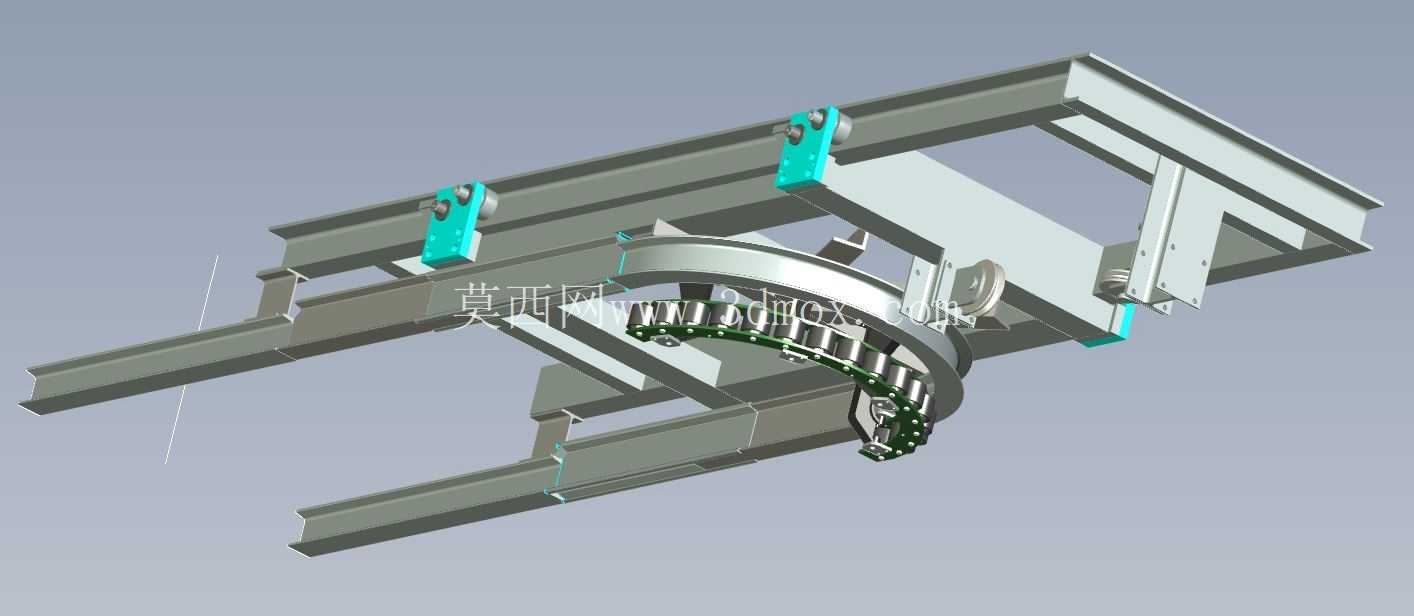

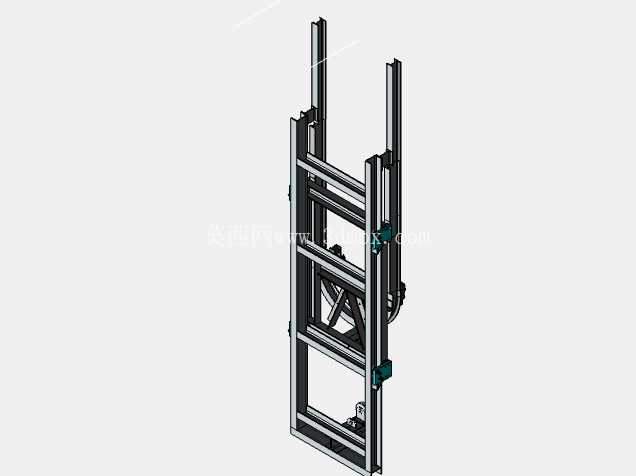

从结构设计逻辑来看,这套装置采用浮动式弯轨张紧方案,没有采用传统的尾部重锤张紧或者丝杠直顶张紧结构,而是将90度转向弯轨段整体作为张紧活动单元,弯轨两侧通过带滚轮的滑座卡装在两侧平行布置的工字钢安装主梁上,滑座上的滚轮贴合工字钢翼缘面,保证整个弯轨段可以沿输送线的张力方向顺畅滑动,不会出现卡涩。弯轨内侧集成了回转链轮组,链轮的齿形完全适配配套的牵引链条节距,链轮安装座与弯轨段采用刚性连接,保证链条在转向过程中与链轮的啮合精度,避免转向段出现脱链问题。

安装边界方面,这套张紧装置适配的主梁工字钢为常规10号到16号通用工字钢规格,两侧安装主梁的平行度公差需要控制在1.5mm/m以内,滑座与工字钢翼缘的配合间隙预留0.5-1mm,既保证滑动顺畅,又不会出现过大的晃动量。整个张紧单元的活动行程预留范围为150mm到300mm,可覆盖常规100米长度以内架空输送线的链条伸长量补偿需求,不需要额外增加张紧点位。张紧力的调节可通过端部的调节螺杆实现,螺杆端部连接在弯轨段的安装座上,转动螺杆即可带动整个弯轨段沿主梁滑动,实现链条张紧度的调整,调整到位后通过锁紧螺母固定位置,避免运行过程中出现位置偏移。

实际使用过程中,这种将转向段与张紧功能集成的设计,相比单独设置张紧段的方案,可以节省架空线的安装空间,尤其适合车间内架空管线密集、布置空间受限的场景,不需要在直线段额外预留张紧装置的安装位置,同时转向与张紧功能集成后,链条在转向位置的啮合状态始终保持在最优区间,不会因为张紧调整导致转向段的链条啮合间隙出现变化。结构上所有的滚轮、链轮铰接位置都预留了润滑脂加注通道,日常维护时不需要拆解结构即可完成润滑保养,滑座的滚轮采用密封轴承结构,可适应车间内多粉尘、存在焊渣飞溅的恶劣工况,不会因为粉尘进入轴承导致卡滞。弯轨段的轨道截面与直线段工字钢轨道完全对齐,保证吊具行走轮在通过张紧段与直线段的衔接位置时不会出现卡滞、冲击,运行过程更平稳,可适配重量不超过50kg的单吊具负载,满足大部分轻工装配、焊装转运的架空输送需求。设计过程中对整个活动单元的重心做了配平处理,重心位置落在两侧滑座的支撑区间内,滑动过程中不会出现偏载卡涩,即使在张紧力调整到上限时,滑座的受力也保持均匀,不会出现单侧滚轮磨损过快的问题。
