MPU6050六轴加速度角度传感模块结构设计

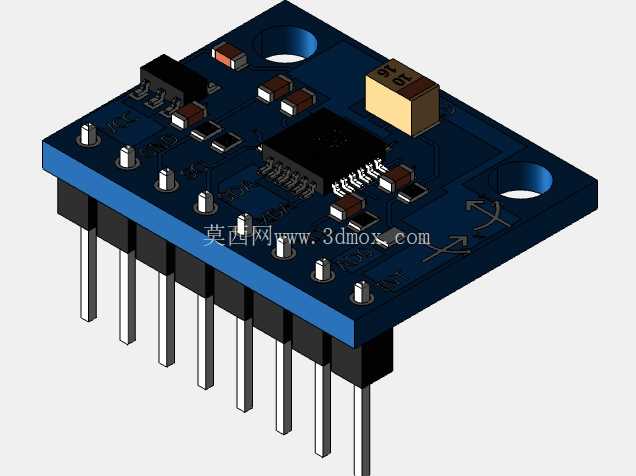

在嵌入式姿态检测、运动状态采集类项目的硬件选型与结构适配环节，MPU6050集成传感模块是应用频次极高的核心感知部件，本次呈现的三维结构完整还原了该模块的实体特征，可直接用于整机装配干涉校验、安装位结构匹配、外壳开孔设计等工程场景。从实际落地的应用场景来看，这类模块常被嵌入到小型四轴飞行器的飞控板载层、智能平衡车的姿态采集工位、工业设备的振动监测点位、可穿戴运动设备的动作捕捉区域，甚至是机器人关节的转角反馈位置，不同场景下对模块的安装固定、接线空间、周边器件避让都有明确要求，精准的三维模型能在设计阶段提前规避装配冲突，减少打样迭代次数。

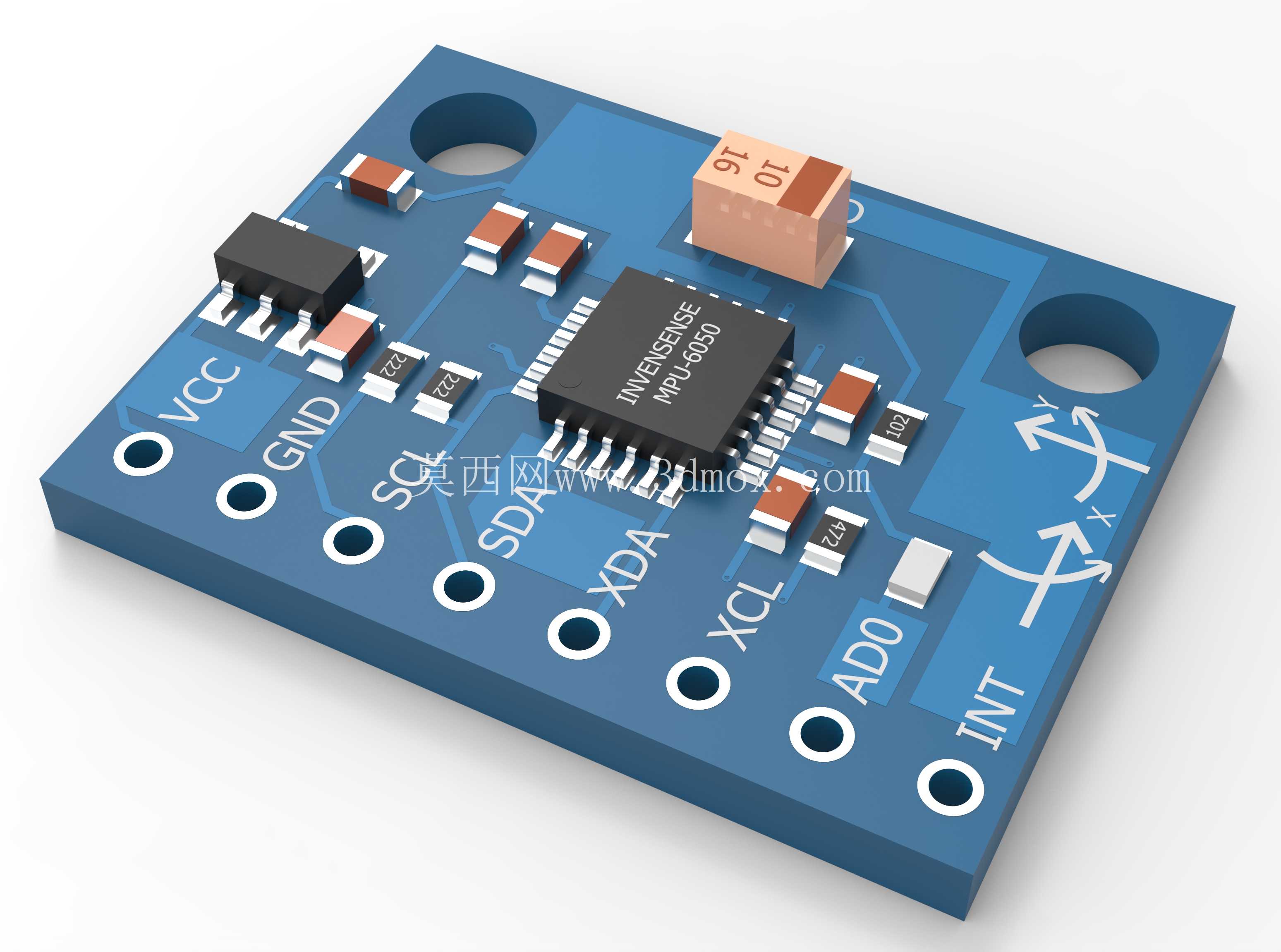

从功能特性维度拆解，该模块将三轴MEMS加速度计与三轴MEMS陀螺仪单芯片集成，板载配套的电源滤波电容、上拉电阻、信号引出排针，无需额外搭建外围信号调理电路即可直接输出数字量姿态数据。模型完整还原了板上所有器件的相对位置：核心MPU6050芯片位于PCB板中心区域，周边排布0603封装的阻容件，10uF的钽电容布置在电源进线端，用于滤除供电回路的高频纹波，所有焊盘、丝印标识的位置都与实物完全对应，排针引脚从VCC、GND到SCL、SDA、XDA、XCL、ADO、INT依次排布，丝印的坐标轴方向标识清晰还原，能帮助设计人员在布线阶段快速对应引脚定义，避免接线定义错误。

设计思路层面，该模块采用标准2.54mm间距排针引出所有信号，兼容通用面包板、杜邦线直连的接线需求，PCB板两个对角位置设计了直径3.2mm的安装固定孔，可直接通过M3铜柱固定在设备安装面，固定孔的中心距、孔边到板边的距离都严格遵循实物尺寸，安装时不会与板上器件产生空间冲突。PCB板整体采用蓝色阻焊层设计，板边做圆角处理避免尖锐边角划伤线材，所有表贴器件的高度都做了精准还原：核心芯片高度约1.2mm，钽电容高度约2.5mm，排针座高度约8.5mm，在做外壳设计时，可直接根据模型的器件高度预留内部空间，无需额外测量实物尺寸。

从安装边界来看，模块整体外形为矩形，长宽尺寸适配多数小型嵌入式设备的内部安装空间，排针引出方向为垂直于PCB板向下，也可根据实际安装需求调整排针焊接方向为侧向引出，模型中预留了排针的装配替换空间，可根据不同安装方式调整排针的装配位置。在做整机结构设计时，需要注意模块上方不能布置高度低于3mm的结构件，避免磕碰板上的钽电容与排针座，模块下方如果是贴装在主控板表面，需要预留至少0.5mm的间隙避免焊盘与主控板短路。另外，模块的X/Y/Z轴丝印方向与实际传感轴向完全对应，在装配时可直接根据模型的轴向标识确定模块安装角度，减少后期姿态算法的校准工作量。

很多结构设计人员在做这类传感模块的装配设计时，常因为没有精准模型导致安装孔位偏差、预留空间不足、接线位置与结构件干涉等问题，这个还原度足够的三维模型能直接导入各类三维装配环境，完成静态干涉检查、安装工位布局、走线空间规划等工作，甚至可以直接用于生成工程图的安装位标注，大幅缩短硬件结构设计的验证周期。不同于简化的方块模型，该模型还原了板上每一个器件的外形与位置，在做透明外壳设计、散热风道规划时，也能根据器件的实际排布调整结构细节，比如在核心芯片位置预留散热间隙，在排针位置预留对应的接线过孔，所有细节都能匹配实物装配要求。
