HK19F双刀双掷PCB安装继电器结构

　　在低压控制电路的设计场景里，这类小型双刀双掷PCB继电器是极为常用的基础控制元件，常被集成在各类工控信号板、消费电子控制模组、小型自动化设备的IO转接板中，承担小功率信号切换、低压负载通断的核心作用，能够通过控制线圈的得电失电，同步完成两路独立电路的触点状态切换，实现控制回路与负载回路的电气隔离，避免前端控制信号直接带载引发的干扰或器件损坏。从实际选型应用来看，这款HK19F系列继电器适配5V线圈驱动电压，触点侧可承载1A 125V交流负载或是2A 30V直流负载，完全覆盖绝大多数低压信号切换、小型直流负载通断的使用需求，比如小型电磁阀驱动、指示灯回路切换、传感器信号选通这类场景都能适配，不需要额外搭配中间继电器做二级转接，能有效压缩PCB板的占用空间。

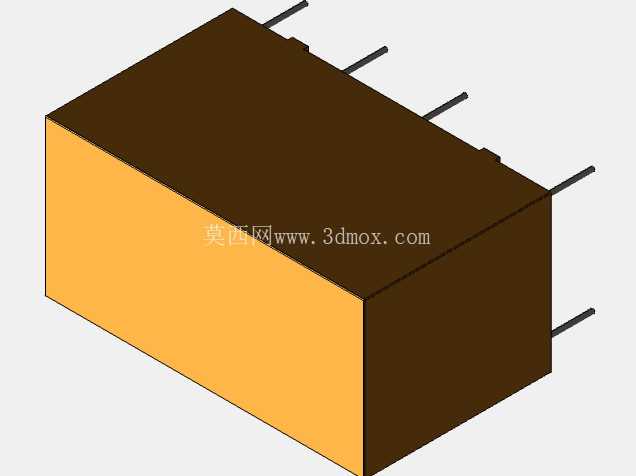

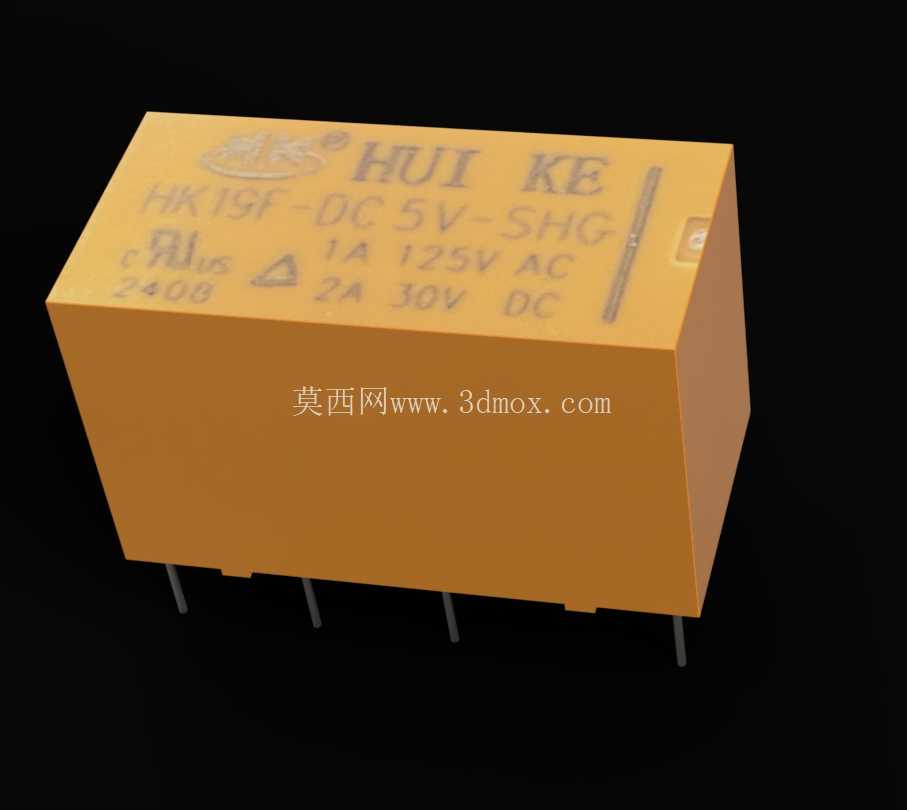

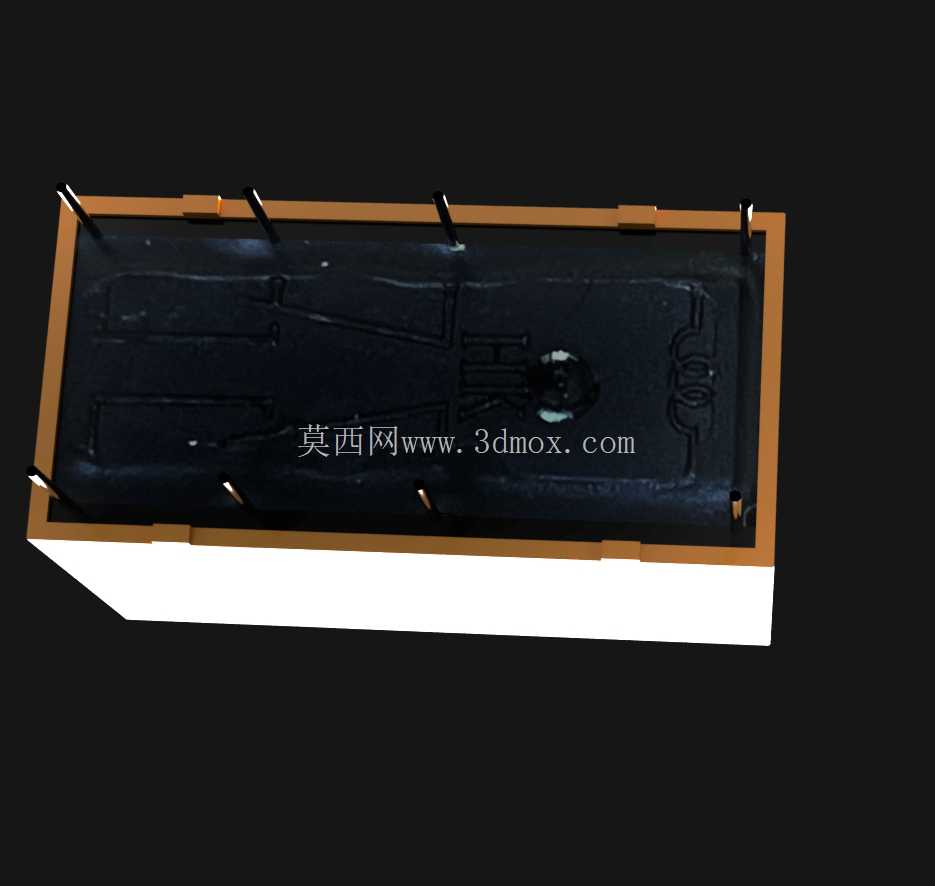

　　做PCB封装设计的时候，首先要明确引脚的排布间距，这款继电器采用直插式引脚设计，引脚间距严格匹配常规2.54mm网格PCB的孔位设计，线圈引脚与两组触点引脚的排布对称，建模时需要精准还原每个引脚的直径、伸出壳体的长度，以及引脚在壳体底部的相对位置，避免出现封装制作完成后器件无法插装、引脚与焊盘错位的问题。壳体的外形尺寸是PCB布局时的核心边界参考，这款继电器的壳体为长方体塑封结构，整体高度较低，不会在板上占用过多垂直空间，适合用在内部空间紧凑的电子设备内，建模时需要还原壳体表面的标识区域位置，包括线圈电压标识、触点参数标识、品牌标识的印刷位置，方便后续做整机BOM核对、生产装配时的器件识别。

　　从结构设计思路来看，这类小型继电器采用全塑封外壳设计，能够隔绝日常使用中的灰尘、少量潮气侵入内部触点结构，提升器件在常规工业环境、民用消费电子场景下的使用寿命，壳体侧面的定位缺口是装配时的防呆设计，建模时需要准确还原这个缺口的位置与尺寸，避免生产插装时出现器件方向插反的问题，导致线圈供电极性接反、触点回路接线错误。在做三维布局校验的时候，需要重点关注继电器周边的器件避让距离，继电器本体周边要预留足够的插装焊接操作空间，尤其是引脚对应的焊盘周边，不能布置过高的贴片元件，避免波峰焊或是手工焊接时出现干涉；同时因为继电器线圈在得电失电的瞬间会产生轻微的电磁干扰，布局时要尽量让继电器远离板上的高精度模拟信号采集电路，避免干扰采样精度。触点部分的内部结构虽然被塑封外壳包裹，但建模时可以按照常规双刀双掷继电器的内部结构做等效还原，每组触点包含公共端、常开端、常闭端三个引脚，线圈得电时，公共端与常开端闭合、与常闭端断开，线圈失电时则恢复常闭状态，两组触点的动作完全同步，能够满足需要同时切换两路独立信号的使用需求，比如双声道音频信号切换、两路电源的选通切换这类场景，都可以通过单只该型号继电器实现功能，不需要搭配两只单刀继电器来同步控制，简化电路设计的同时也降低了板上的器件占用面积。

　　引脚的伸出长度设计兼顾了波峰焊与手工焊接的需求，伸出壳体底部的长度既能够保证插装后穿过PCB板有足够的上锡空间，又不会因为引脚过长导致焊接后剪脚工作量增加，引脚的直径适配常规PCB板0.8mm的安装孔径，插装时不会出现过松导致器件歪斜、或是过紧导致插装困难的问题。壳体表面的参数印刷区域做了微凹的标识区设计，避免印刷标识在运输、装配过程中被摩擦脱落，建模时还原这个细微结构，能够让三维模型的写实度更高，在做整机装配演示、生产作业指导书制作的时候，可以更直观地展示器件的标识位置，方便产线作业人员核对器件型号。在做安装强度校核的时候，这类直插式继电器依靠引脚与焊盘的焊接强度即可完成固定，不需要额外增加固定孔位或是固定卡扣，适合在厚度1.2-1.6mm的常规FR4 PCB板上安装，能够承受常规运输、使用过程中的振动冲击，不会出现引脚脱焊、器件松动的问题。
