MakerGear打印机床装树莓派相机调节臂

在桌面级FDM3D打印的日常作业场景中，打印过程的远程监控是保障成型质量、及时发现翘边、堵头、耗材耗尽等异常的核心需求，尤其是针对MakerGear M2、M3这类采用外壳封闭结构的机型，原厂配置的右前角橡胶缓冲器位置并未预留监控相机的安装点位，用户自行加装相机时往往面临固定不稳、视角偏移、距离不当导致监控画面模糊或视野不全的问题，这款床装式相机调节臂正是针对这一实际工程痛点开发的配套结构件。

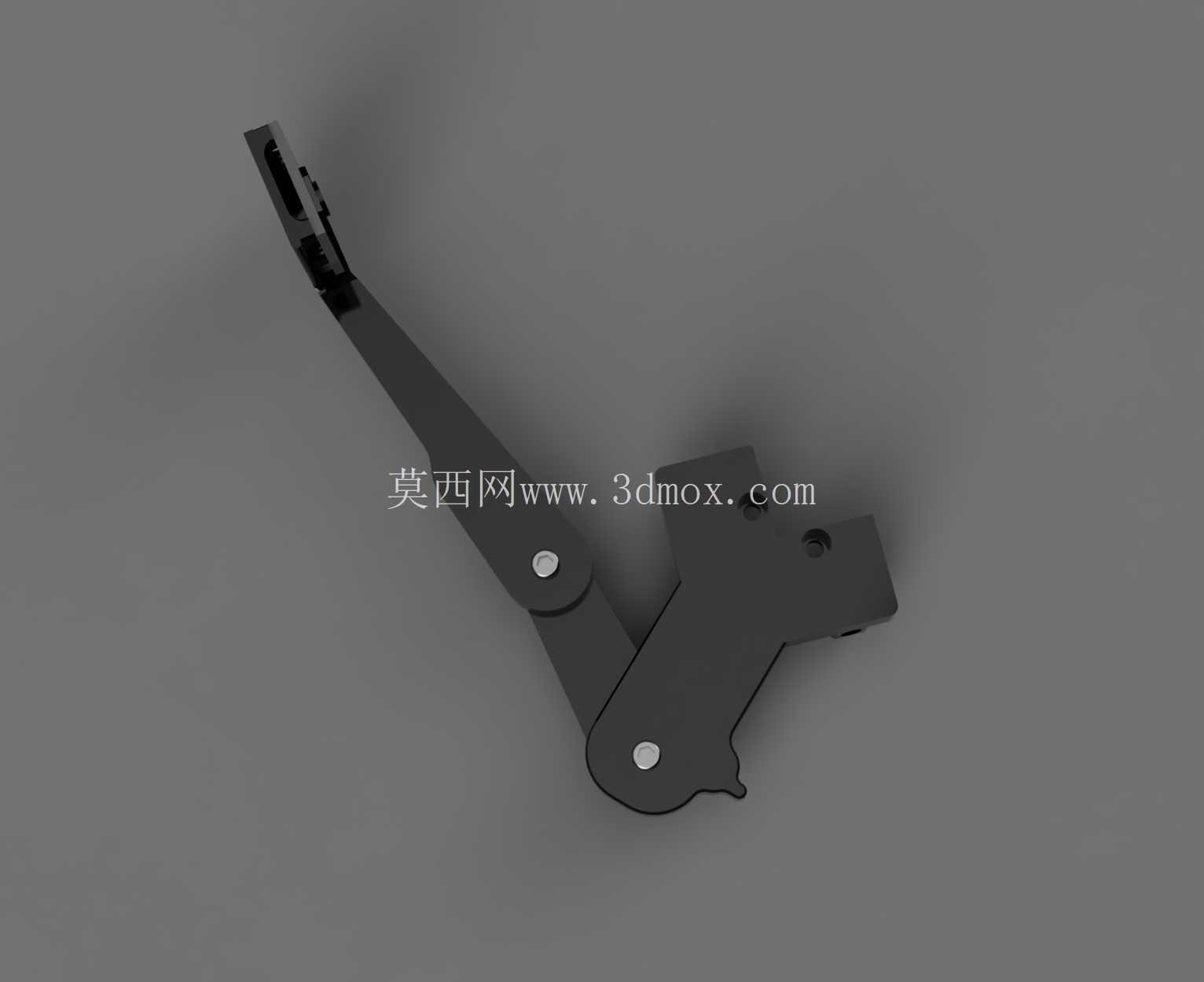

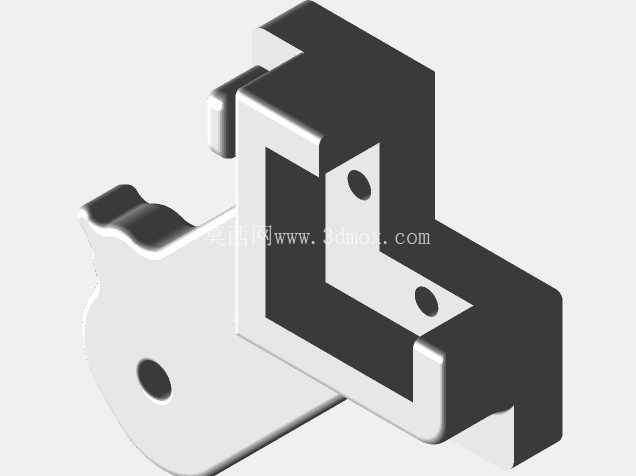

从实际安装边界来看，该臂体的基座端完全适配MakerGear M2、M3机型热床平台的原有安装孔位，无需对设备本体进行打孔、裁切等二次改装，直接利用原有固定螺丝即可完成基座锁紧，不会破坏设备原有结构强度，也不会干扰热床的水平校准与正常升降行程。臂体整体采用分段式铰接结构，靠近基座的第一段臂负责调整相机与热床表面的直线距离，可根据不同焦距的树莓派相机模块调整伸出长度，确保相机镜头与打印区域的距离处于镜头最佳成像区间，避免因距离过近导致画面畸变、视野覆盖不全，或是距离过远导致打印细节无法清晰辨识。

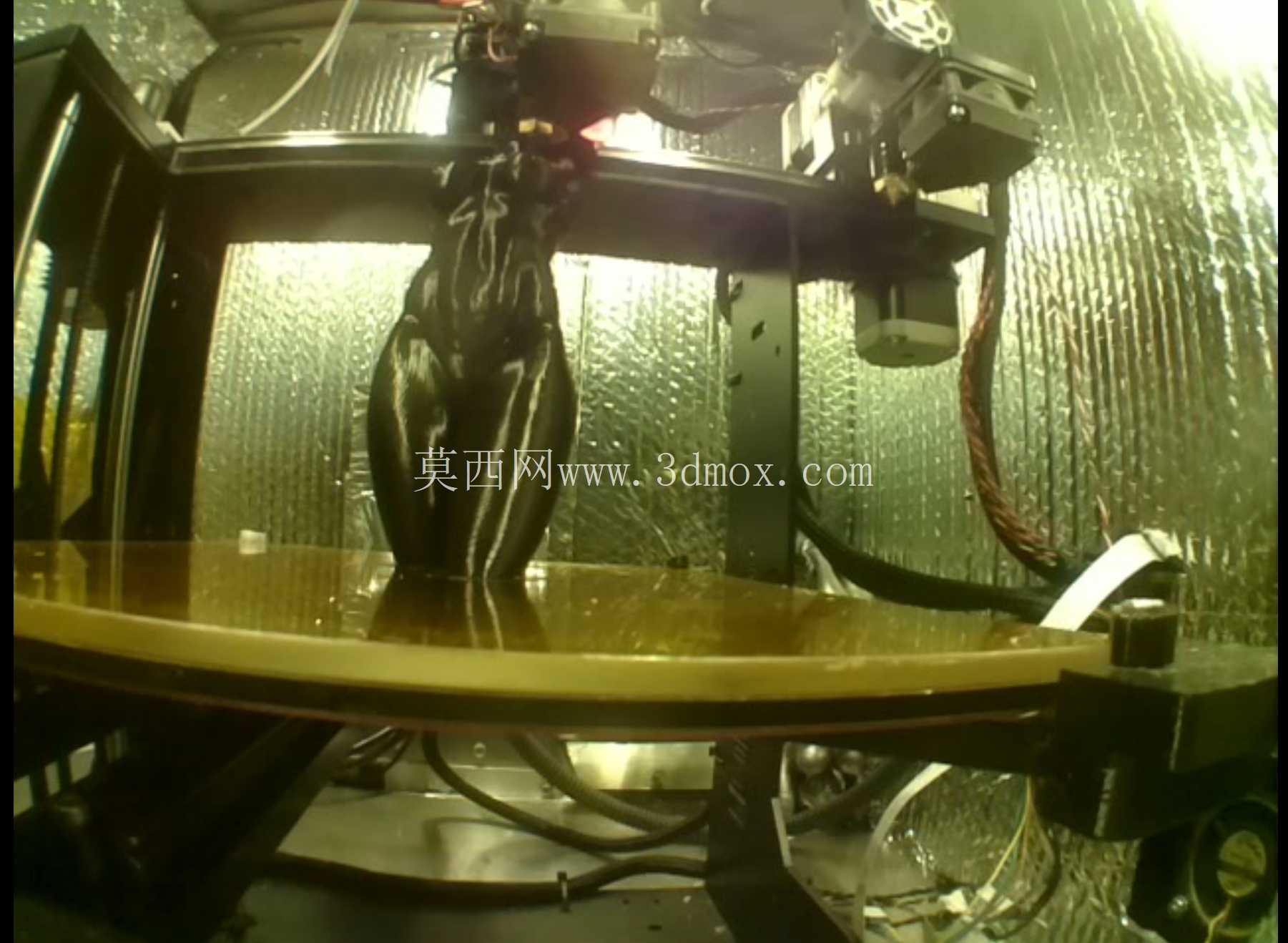

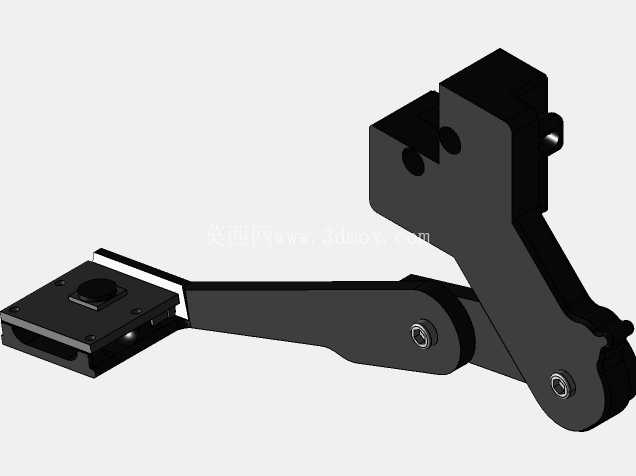

中间的铰接关节承担视角调整功能，可实现水平方向180度旋转、垂直方向90度俯仰调节，用户可根据实际打印件的摆放位置、热床的有效打印区域调整镜头角度，确保整个打印平台都处于监控画面范围内，无需反复拆装调整固定位置。末端的相机安装位预留了标准树莓派相机模块的固定孔位，可直接卡装或螺丝固定通用版Raspberry Pi相机，安装后相机镜头正对打印区域中心，配合Octoprint系统即可实现远程实时监控、延时摄影拍摄等功能，方便用户记录完整打印过程，或是在无人值守场景下及时发现打印异常。

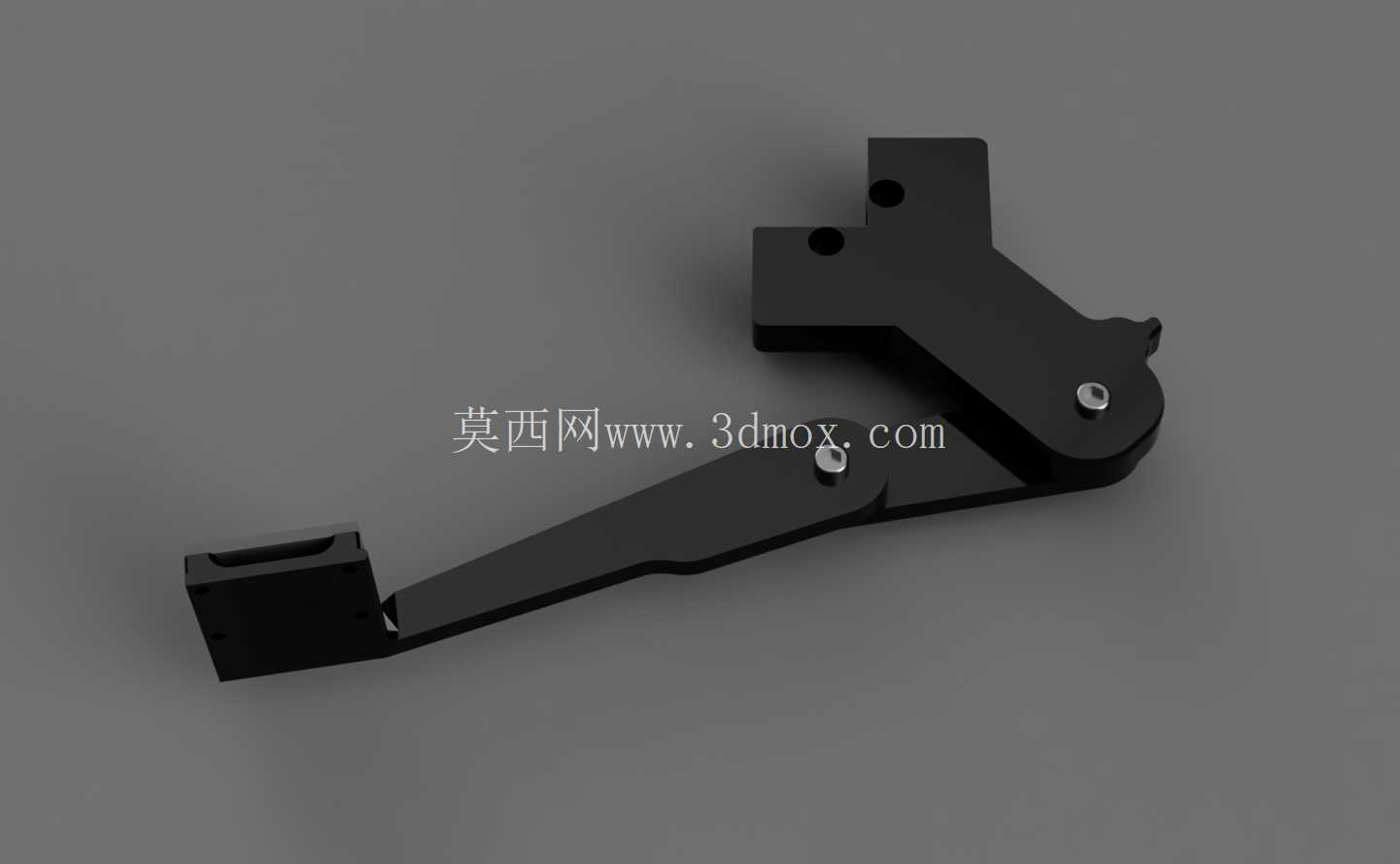

设计过程中充分考虑了3D打印机的实际工作环境，臂体整体采用弯折式受力结构，在保证伸出长度足够的前提下，通过截面加厚、转角处做圆弧过渡处理提升结构刚性，避免热床高速移动时臂体产生晃动导致监控画面模糊，同时臂体的走线位置预留了浅槽，可将相机的FPC排线沿臂体布设，避免排线垂落与运动中的打印头、热床产生干涉剐蹭。由于该臂体安装在热床侧方，随热床一同做Z轴升降运动，因此设计时严格控制了整体重量，避免额外负载过大导致热床Z轴传动负载增加、影响升降精度，同时臂体的所有边角都做了倒角处理，没有尖锐凸起，避免安装调试过程中划伤操作人员。

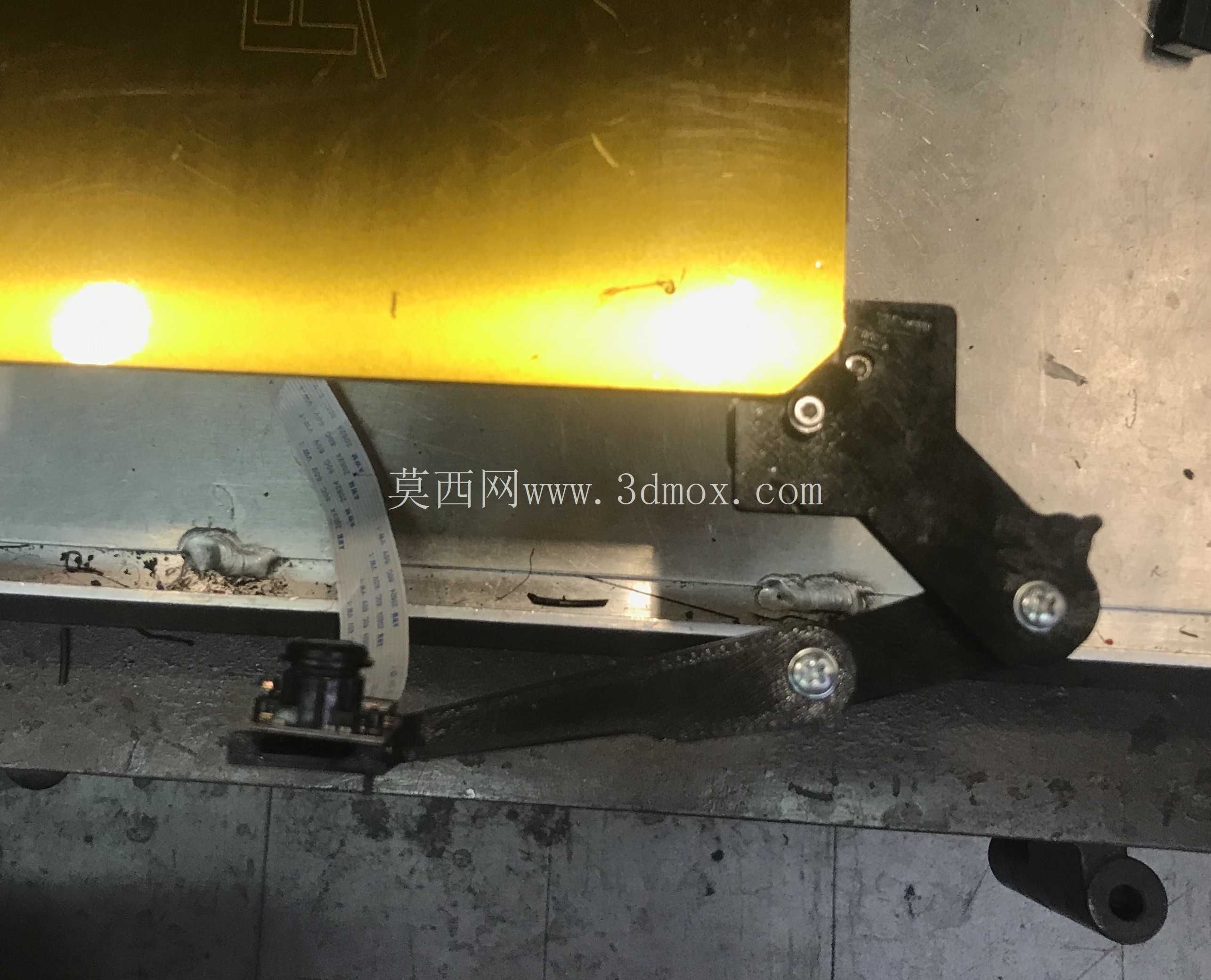

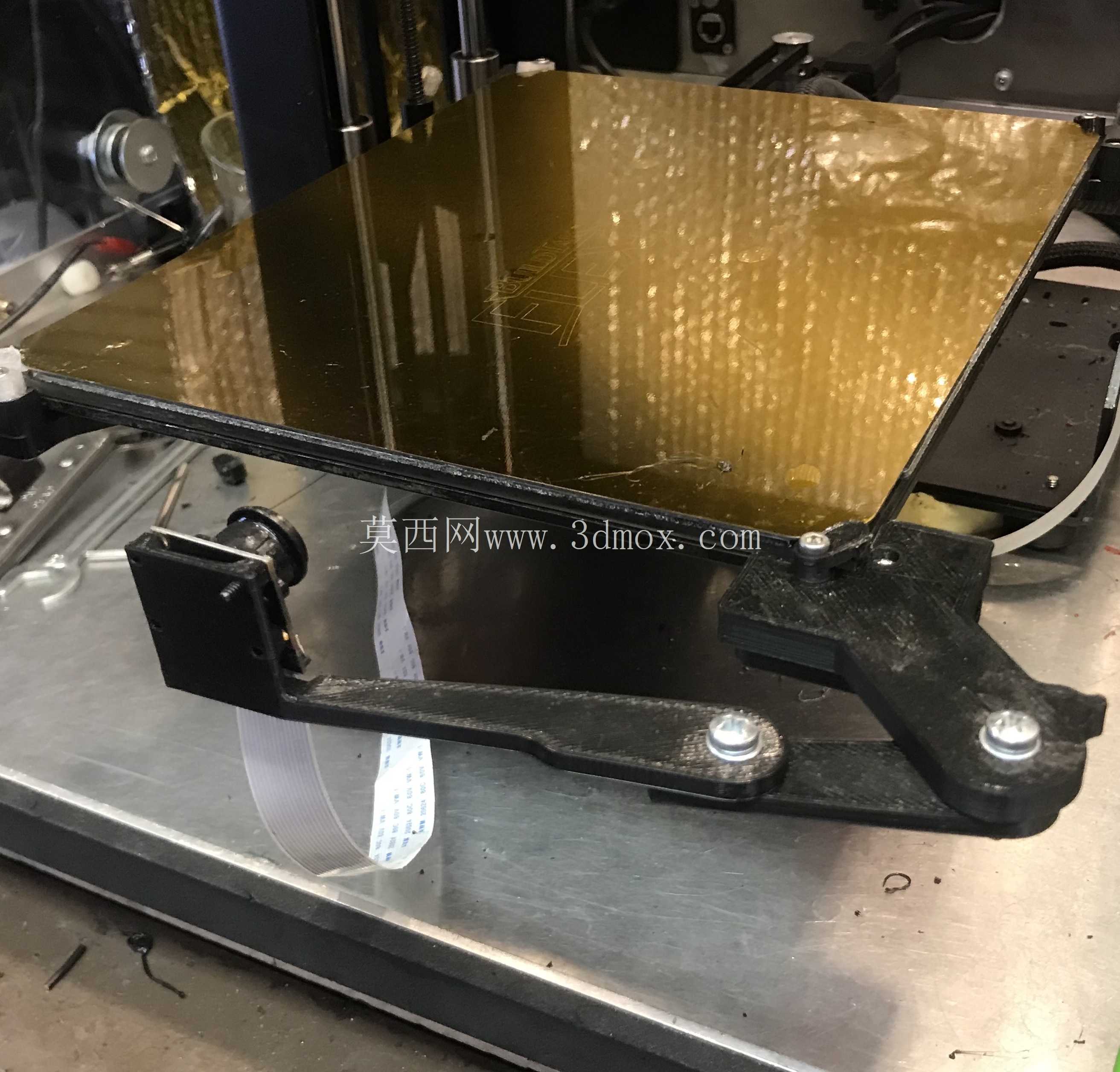

实际使用中，这款调节臂替代了原厂右前角的橡胶缓冲器安装位，安装后不会与打印机的外壳、X轴运动组件、挤出头组件产生运动干涉，即便热床运动到Z轴最高位置，臂体末端的相机也不会触碰设备外壳或顶部框架，解决了早期弹簧加载式相机支架附件冗余、安装后容易与外壳发生碰撞的问题。沿构建表面平行布设的臂体结构虽然外观没有做过多的装饰性处理，但实际使用中稳定性极强，即便长时间连续打印，臂体也不会出现松动移位的情况，能够稳定输出清晰的监控画面，获取完整的延时打印影像，完全满足桌面级3D打印场景下的监控安装需求，无需额外采购通用相机支架进行改装，大幅降低了树莓派监控方案的安装门槛。
