DIY手持高压脉冲泰瑟电击装置结构

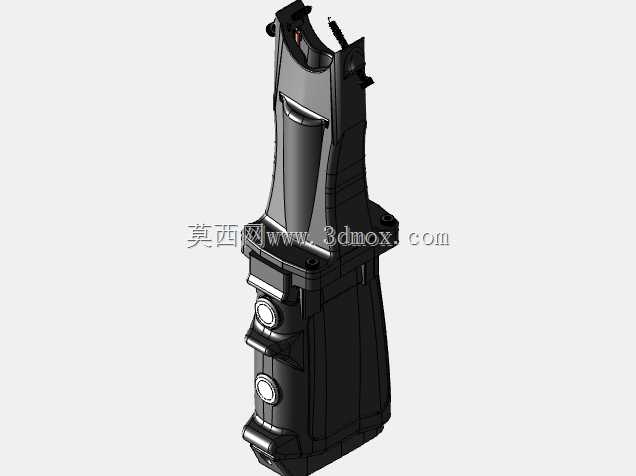

　　该手持高压放电装置的结构设计核心围绕小型化高压脉冲发生与手持操作的人机适配展开，整体采用三段式分体打印壳体拼接方案，将高压发生模块、供电单元、放电电极三个核心功能区沿手持握持方向依次排布，充分利用手持设备的纵向空间压缩整体体积，适配单手握持的操作习惯。从实际应用场景来看，这类装置的核心作用是通过瞬时高压脉冲形成非致命性电击威慑，多用于个人随身防卫场景，设计过程中需要优先考虑高压回路的绝缘隔离与操作安全性，避免高压模块误触发对使用者造成伤害。

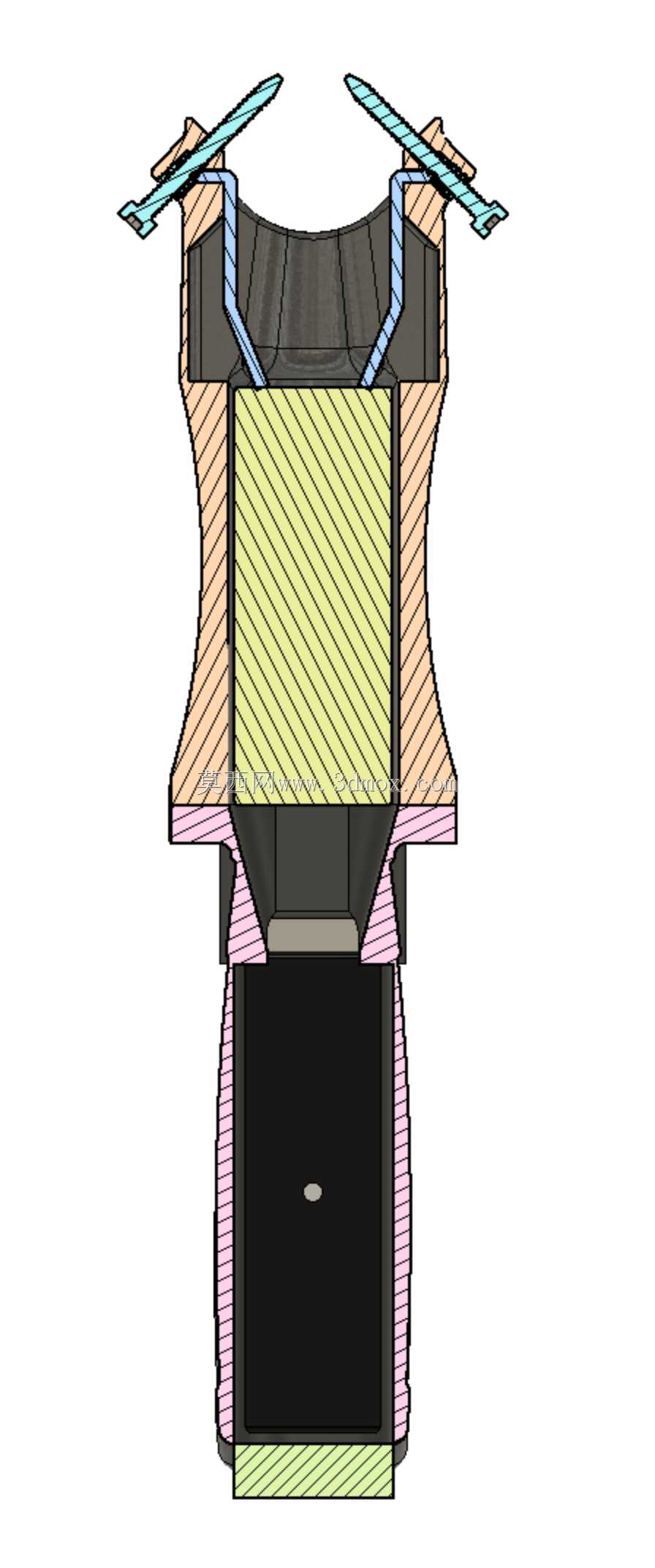

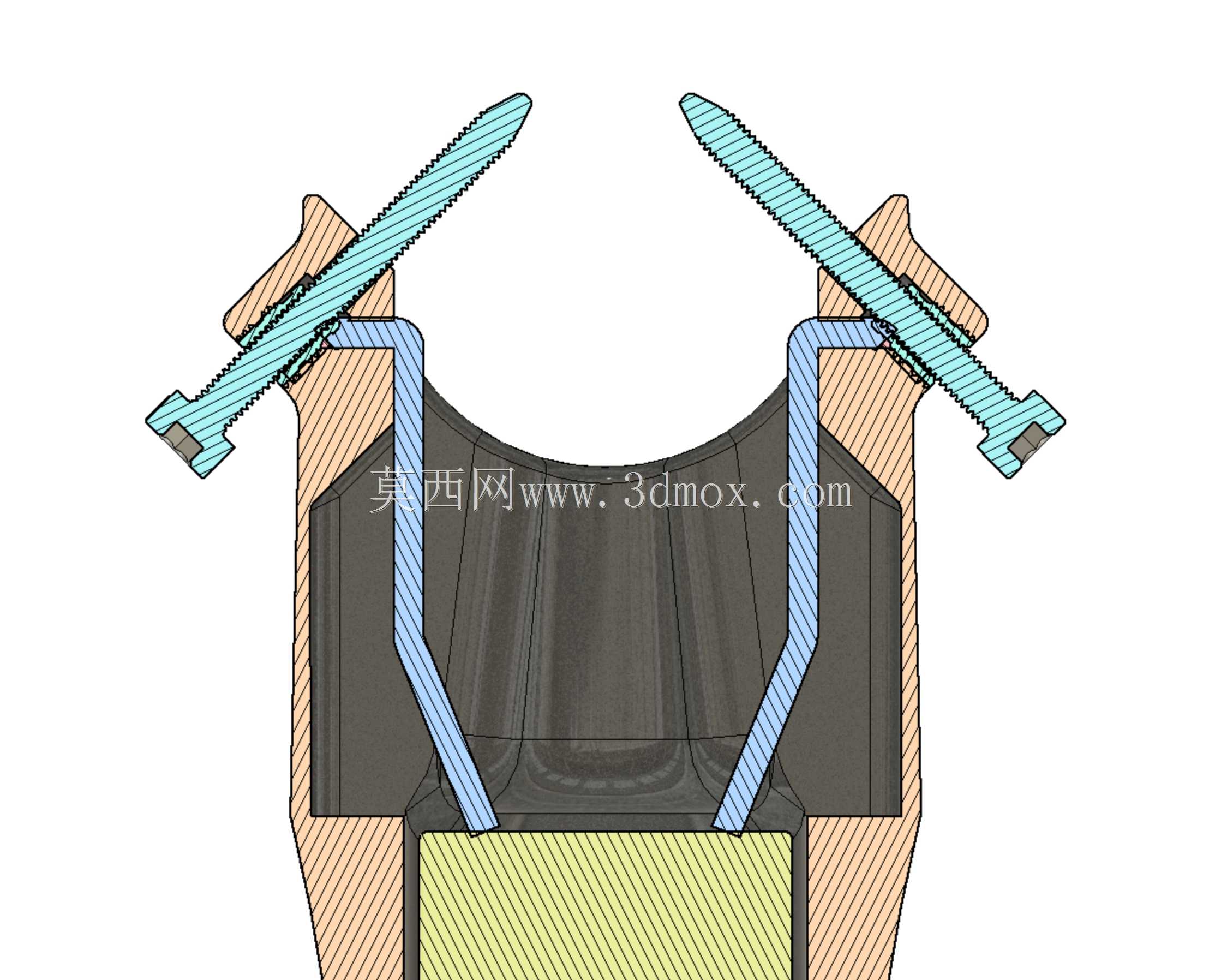

　　在功能特性设计上，装置采用双瞬时开关串联的触发逻辑，供电单元选用常规18650圆柱锂电池作为能量来源，搭配串联的商用高压发生模块实现电压抬升，无需额外设计复杂的升压电路，大幅降低了DIY制作的结构复杂度。高压输出端采用M3螺纹嵌件作为放电电极固定结构，从截面装配关系来看，高压模块的输出引线直接穿过壳体上预设的穿线孔，与尖端位置的M3螺钉嵌件形成可靠电接触，两个放电电极之间预留1cm左右的空气间隙，该间隙尺寸经过实际放电验证，可在高压模块输出能力范围内形成稳定的脉冲电弧，对应的瞬时放电电压可达到300kV级别，能够满足非致命威慑的放电效果需求。设计过程中特意将放电间隙控制在该尺寸区间，避免间隙过大导致无法起弧，或是间隙过小造成高压模块长期处于短路负载状态——这类商用高压模块在无负载持续供电时极易出现烧毁问题，合理的放电间隙设计既能够保证电弧的威慑效果，也能延长高压模块的工作寿命。

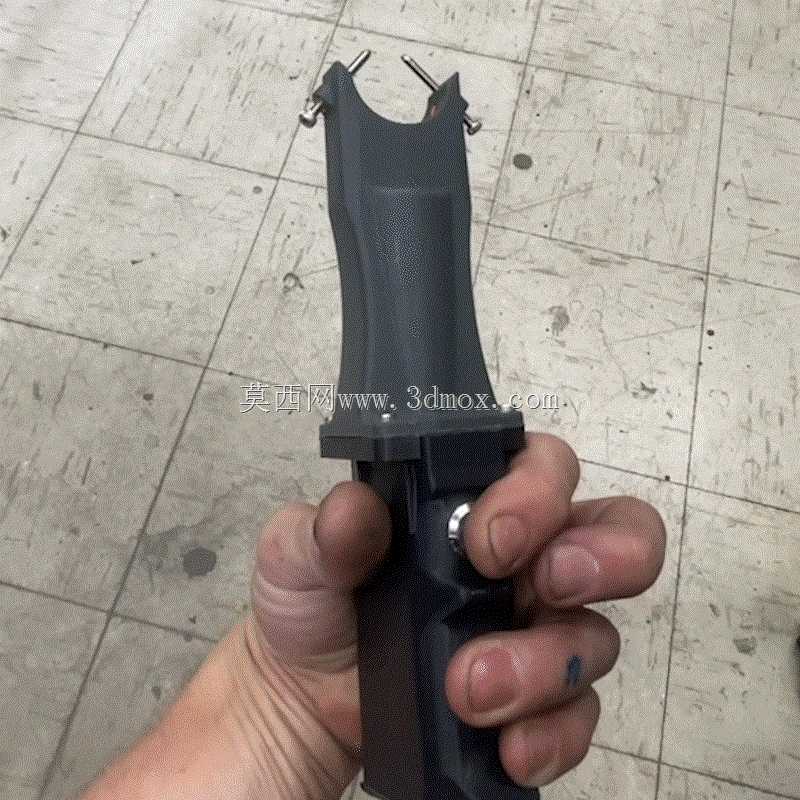

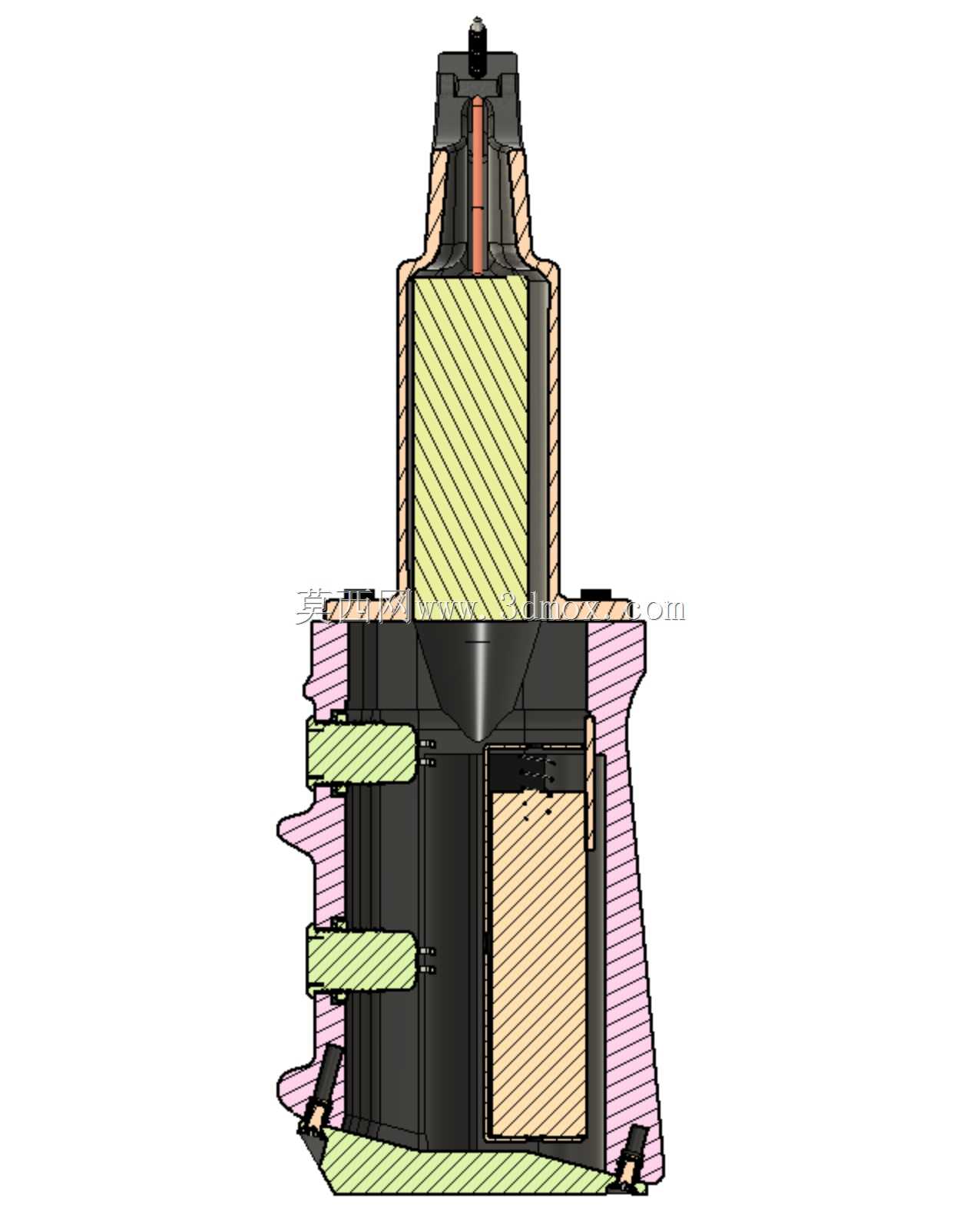

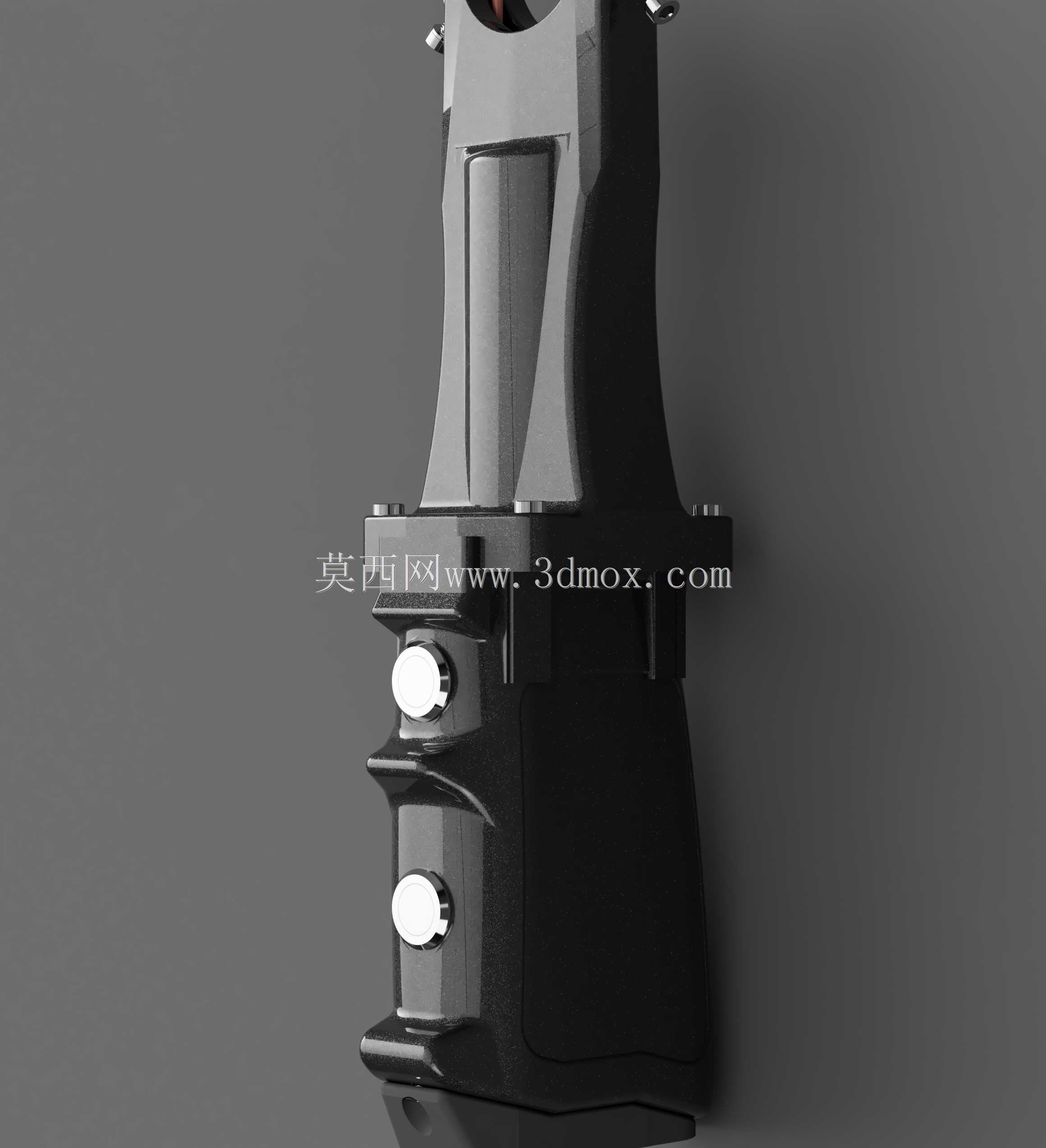

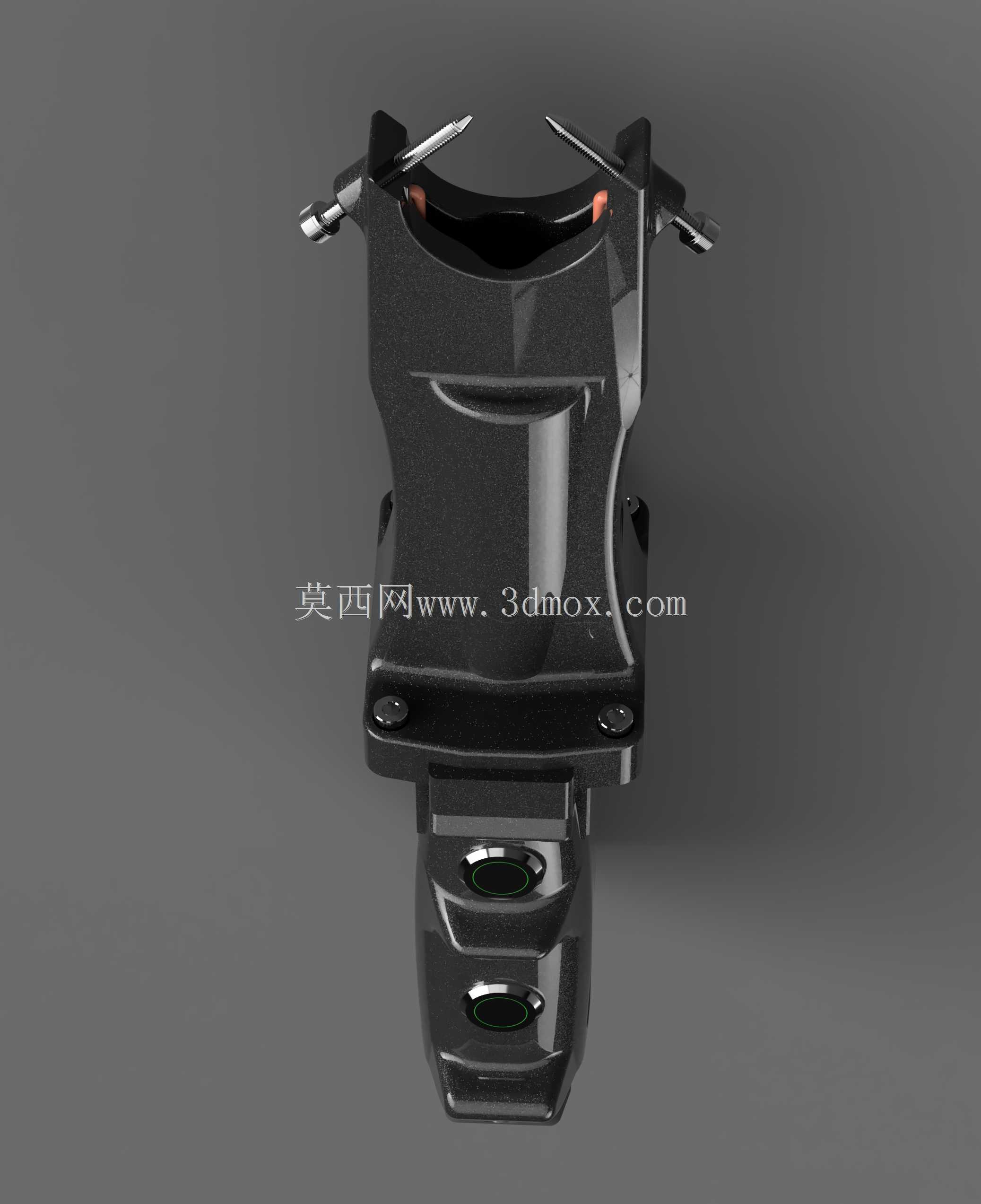

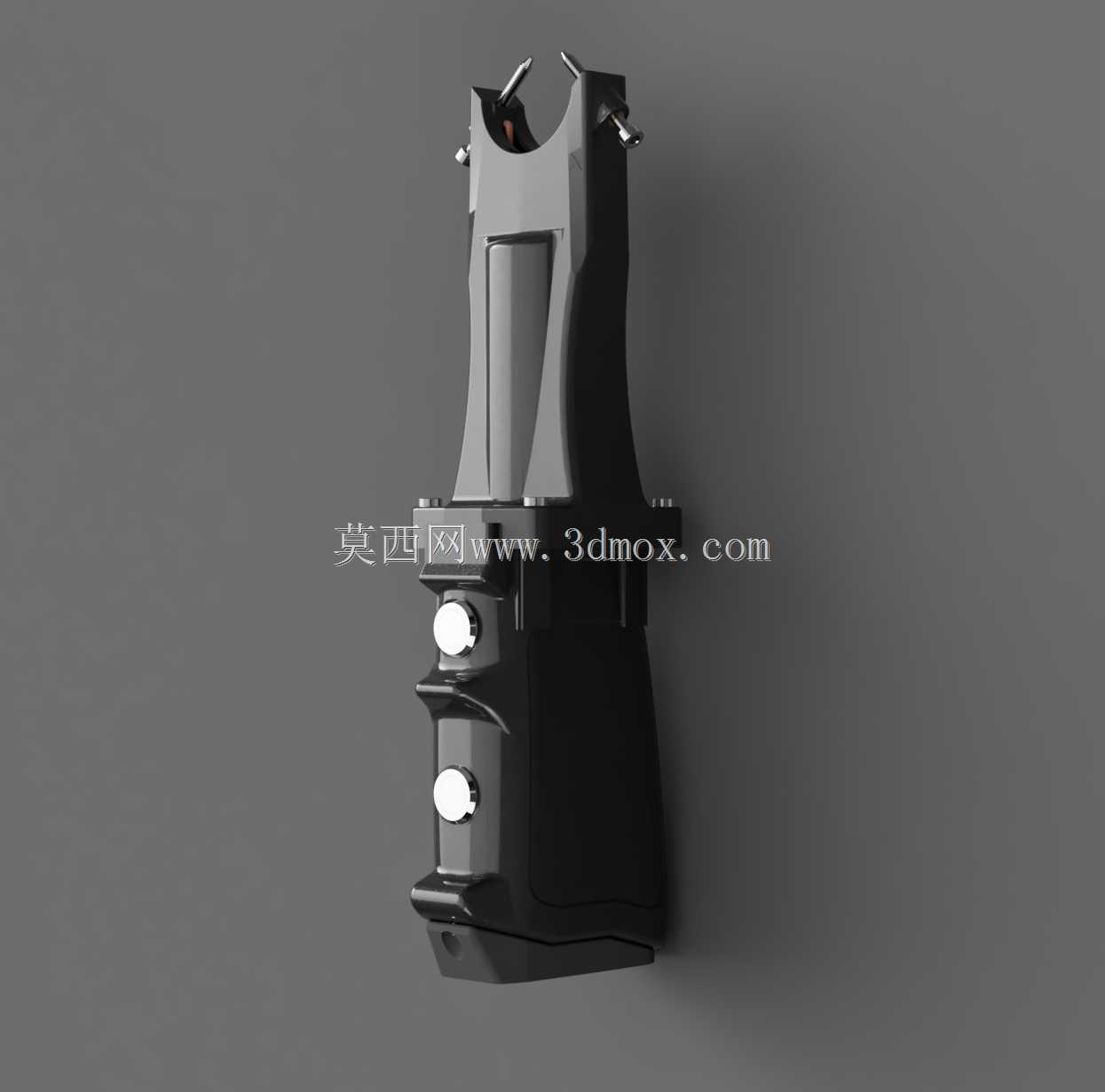

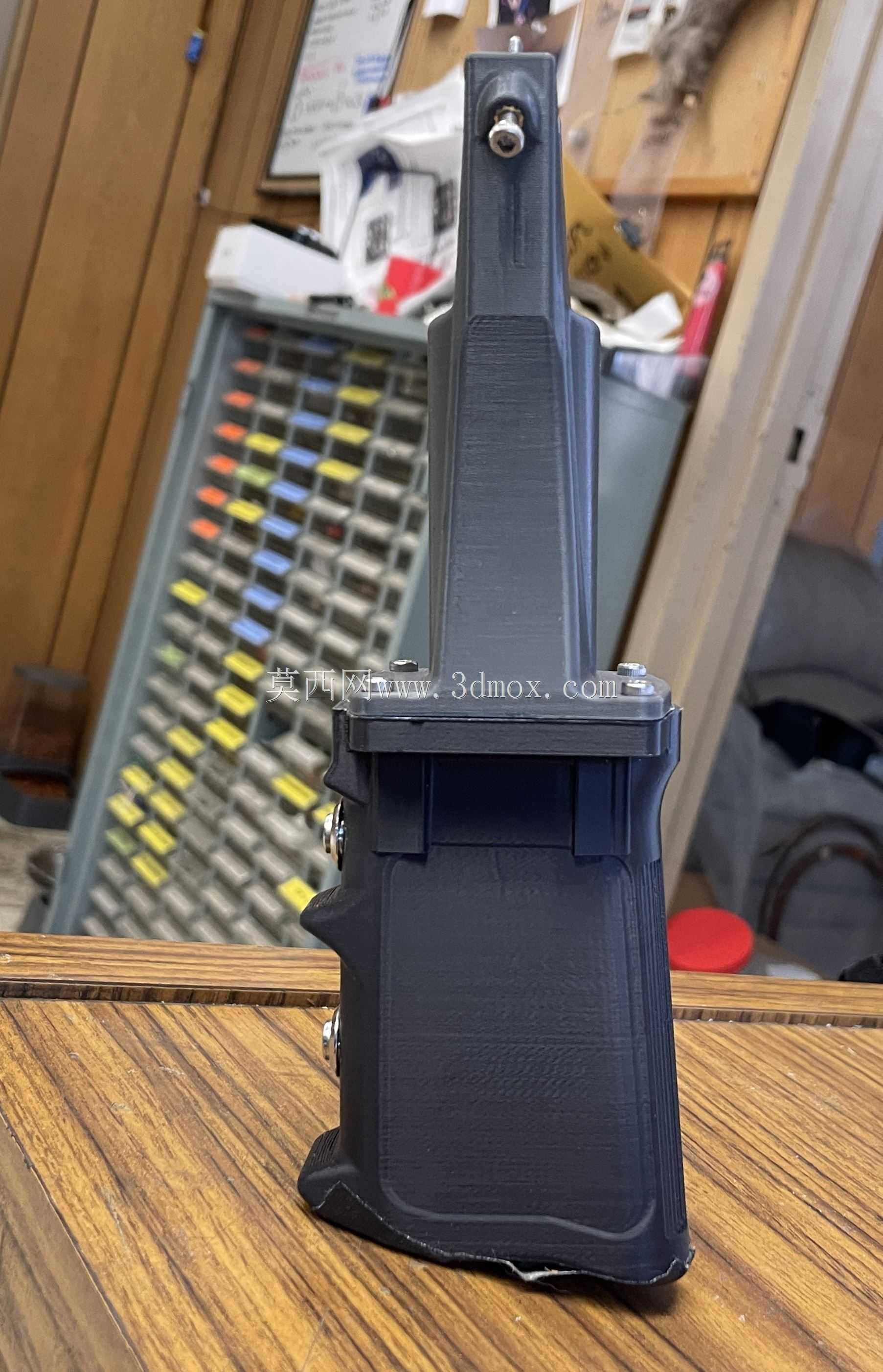

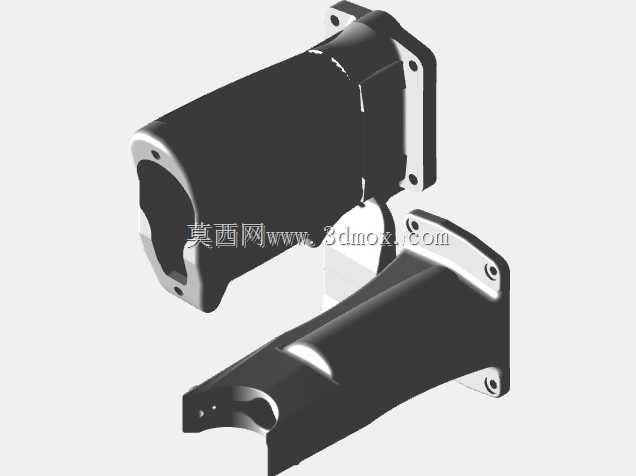

　　外形尺寸与安装边界方面，整体壳体采用符合人体工学的曲面握持造型，握持区域的截面尺寸适配成年男性手掌的握持围度，表面设置两处圆形凸起的操作按键，分别对应电源开关与触发开关，按键位置贴合握持时的手指自然摆放位置，无需大幅调整手势即可完成触发操作。壳体的拼接结构采用卡槽加螺丝固定的方式，三个独立打印的壳体部件通过定位卡槽实现快速装配对齐，侧面预留的螺丝孔位可实现无胶水的可靠固定，既方便后期拆解更换电池或高压模块，也能保证壳体拼接后的结构强度，避免日常携带过程中出现壳体开裂的问题。高压模块的安装腔室在设计时预留了足够的绝缘间隙，腔室内壁与高压模块之间保留2mm以上的空气绝缘距离，同时在高压引线的穿线位置设计了绝缘挡筋，避免高压引线与壳体的金属固定螺丝接触造成漏电。

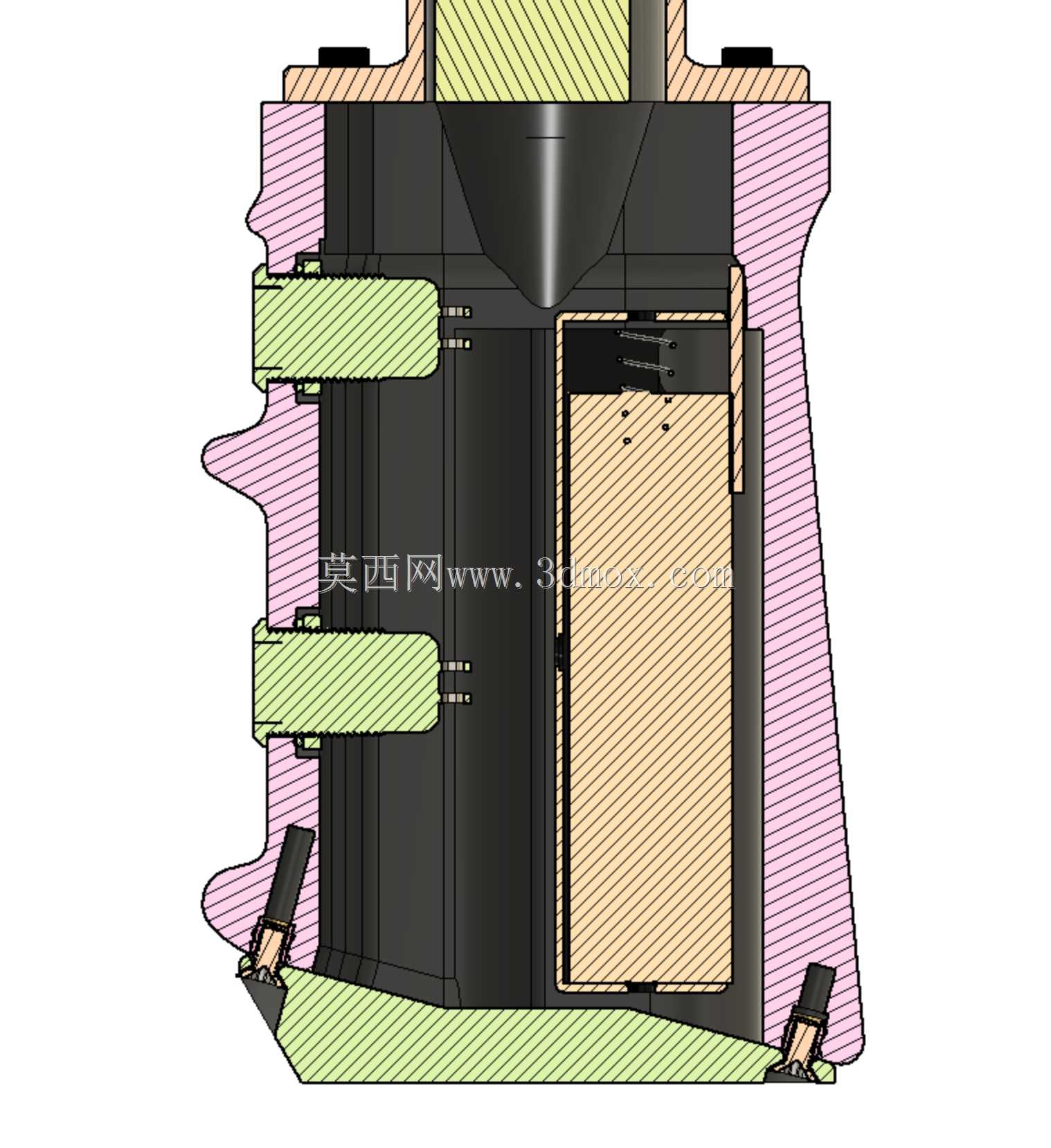

　　从结构设计的细节来看，装置前端的放电电极位置设计了突出的防护檐结构，既可以避免日常携带过程中电极与其他金属物品接触造成短路，也能在放电时引导电弧在两个电极尖端之间形成，避免电弧沿壳体表面爬电。电池仓的设计采用抽拉式盖板结构，盖板与壳体之间通过卡扣固定，无需额外工具即可完成电池更换，电池仓内部设置了电池极性标识与限位筋，避免电池装反造成电路损坏。触发开关的位置设计了防误触凹陷结构，开关表面低于壳体外表面1mm左右，日常携带时不会因为挤压造成误触发，需要操作时手指可以方便地按压到开关表面完成触发。整体结构的所有打印部件均采用无支撑打印的设计思路，部件的所有悬垂结构角度均控制在FDM3D打印的自支撑角度范围内，制作时无需添加额外支撑结构，降低了打印后的后处理工作量，也保证了壳体拼接面的平整度。
