26英寸深22RU铝型材网门移动设备机架

　　这款22RU规格的移动设备机架，核心适配实验室测试环境、小型产线旁侧设备集成、临时调试工位的电子设备装载需求，日常使用中可承载标准19英寸安装宽度的工业电源、测试仪器、信号处理模块、小型工控主机等器件，解决固定机柜无法灵活移位、封闭机箱散热不佳的现场痛点。整体机架深度设定为26英寸，预留了充足的后部走线与器件插接空间，前门采用1英寸厚度的冲孔网板结构，后门为2英寸厚度的封闭框架搭配网面设计，既保证了内部设备运行时的空气流通效率，避免密闭空间积热导致的器件性能衰减，又能通过网孔阻隔大尺寸杂物进入机架内部，保护内部接线与精密器件不受外力磕碰。

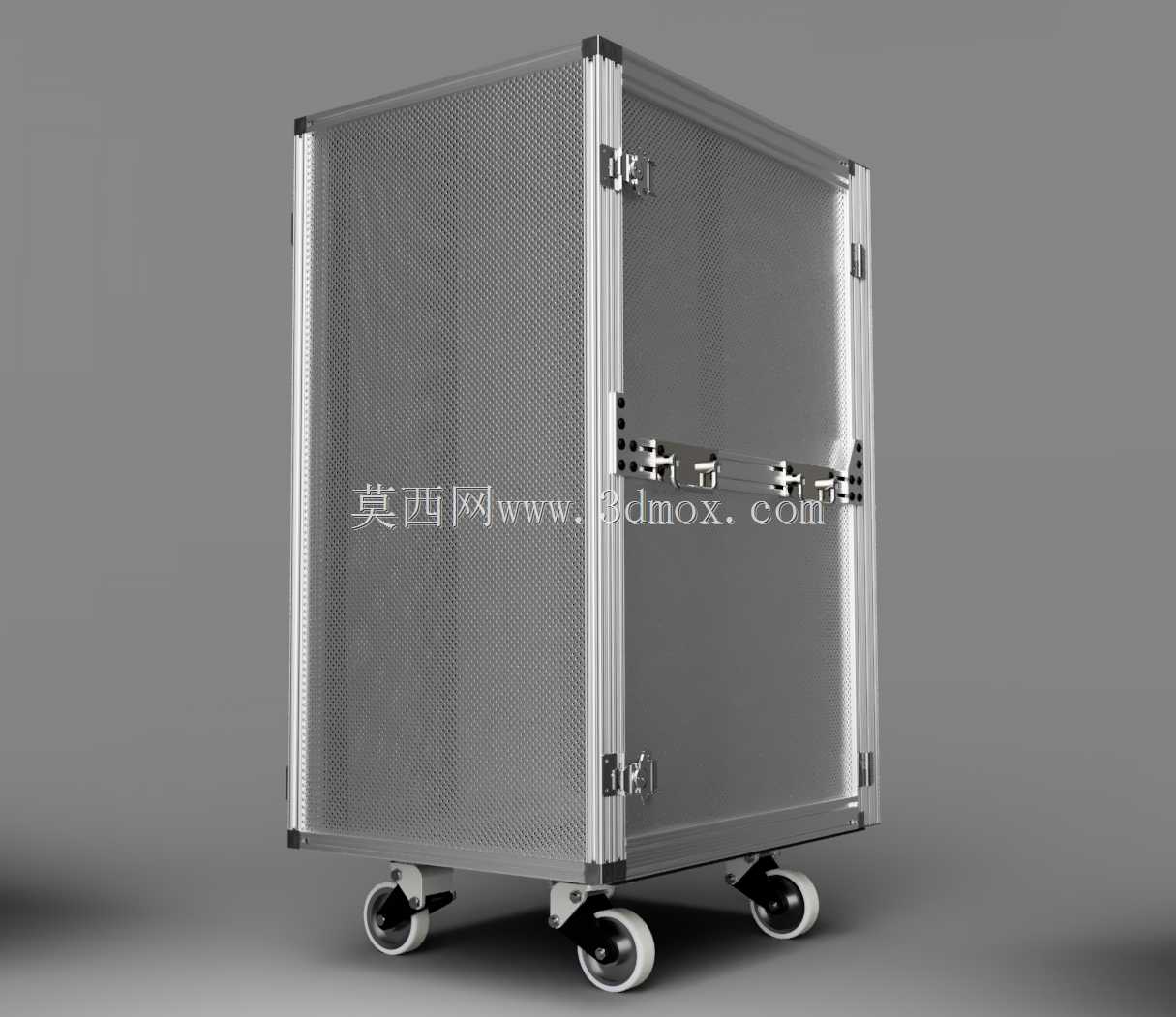

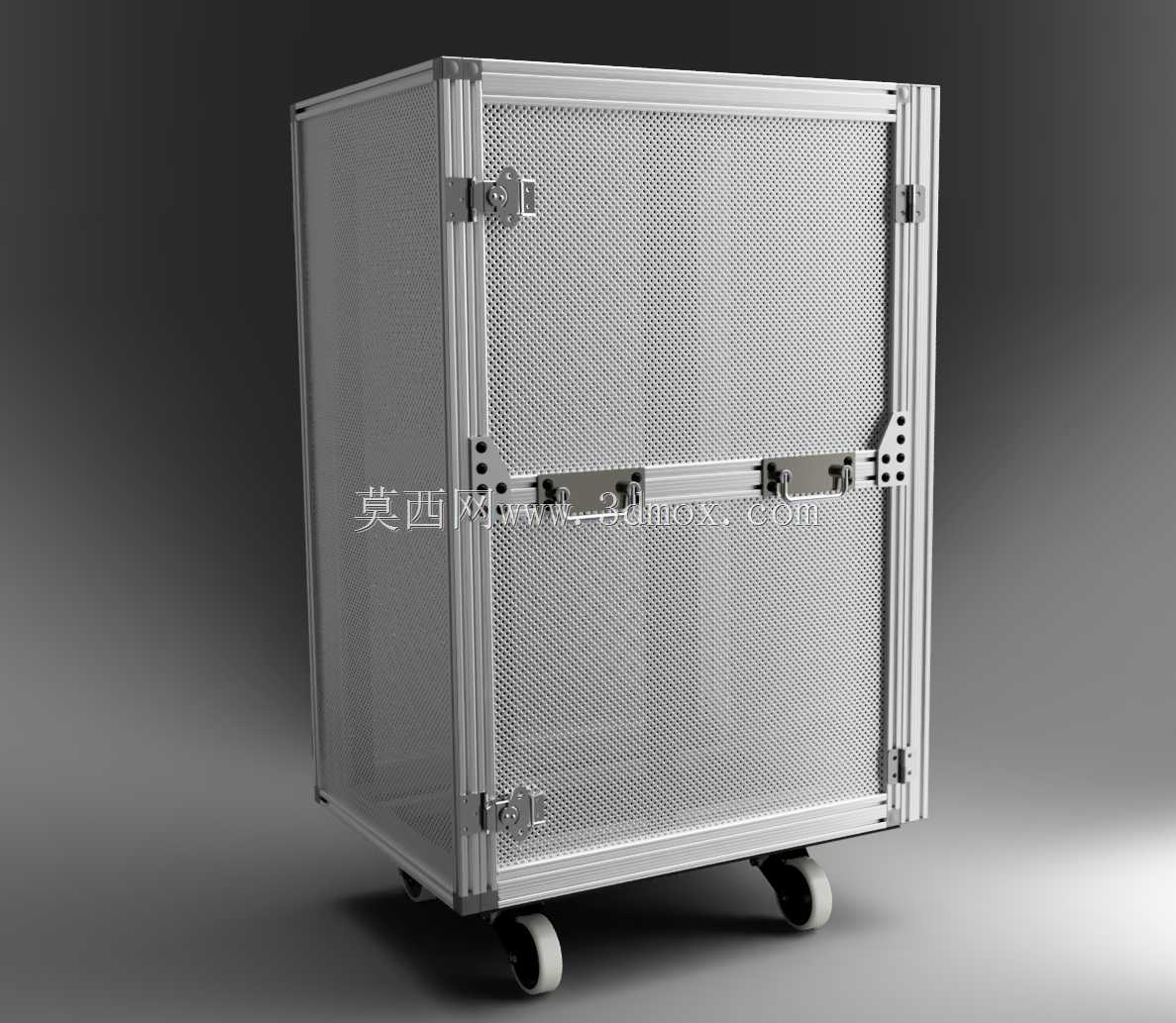

　　框架主体采用工业铝型材拼接结构，型材连接处采用内置角件与高强度螺栓锁紧，无需焊接即可保证整体框架的结构刚性，满载状态下框架形变量控制在工业设备安装允许的范围内，不会出现型材拼接处错位、安装孔位偏移的问题。底部配置四个带刹车功能的万向脚轮，两个定向两个万向的搭配既保证了直线推移时的方向稳定性，转向时也能灵活调整位置，脚轮踩下刹车后可牢牢固定在工位地面，不会因人员触碰、设备运行振动出现移位。前门配置多点式锁扣结构，上下各设置一个压紧锁点，中部设置两个快拆式搭扣，日常维护时无需借助工具即可快速打开前门，对内部设备进行接线调试、参数调整，关闭后锁扣可将网门紧紧压合在框架密封胶条上，减少运行时的门板振动异响。

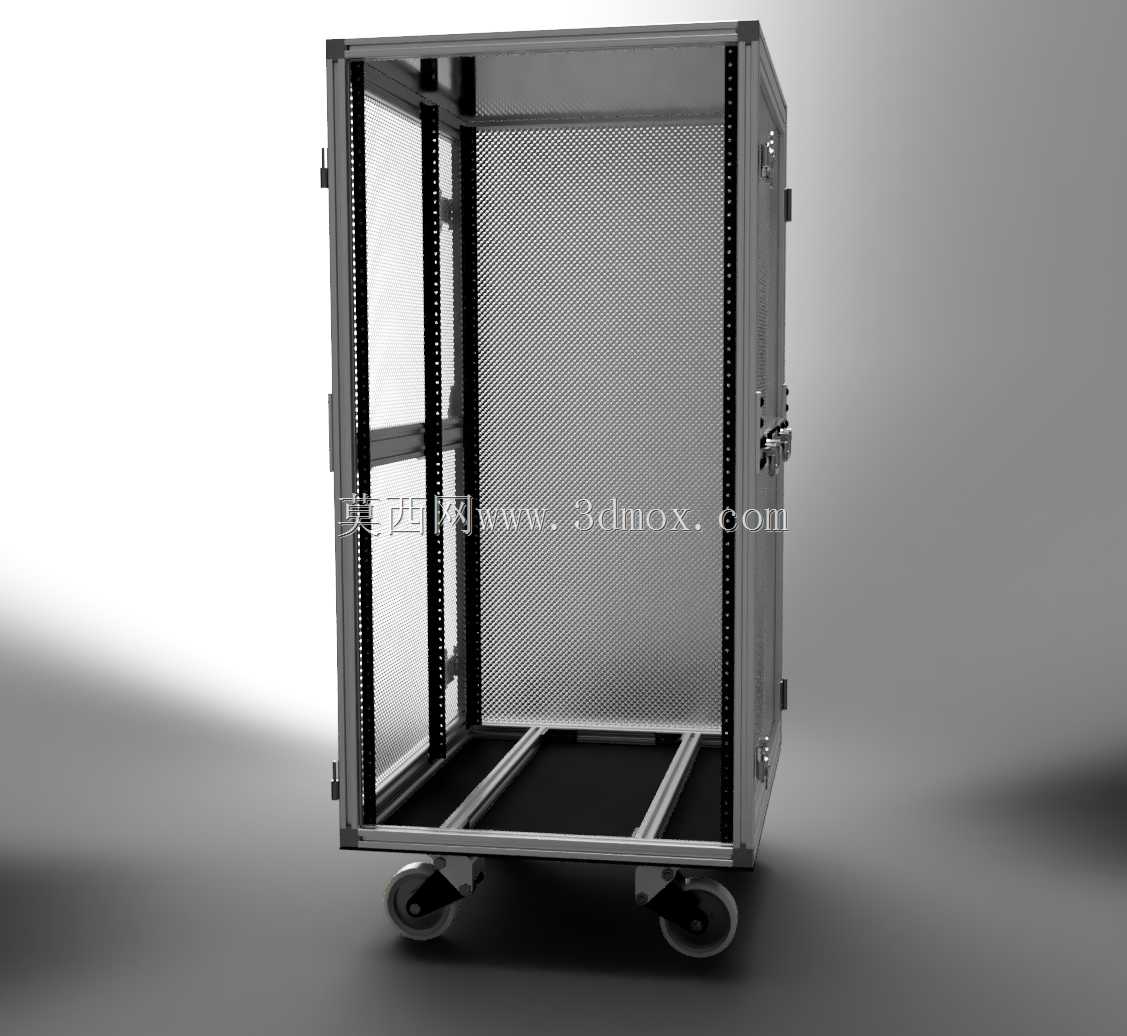

　　机架的安装立柱上预制了连续的标准RU安装孔位，孔位间距严格符合19英寸机柜安装规范，可兼容所有标准机架式设备的安装尺寸，无需额外打孔即可快速固定设备托盘、导轨、理线架等配件。设计过程中重点考量了现场使用的实际边界：机架整体外部宽度控制在标准19英寸机柜的兼容范围内，可直接推入常规服务器机柜预留的空位作为临时扩展架使用；网板的冲孔孔径经过选型验证，既能保证通风量达到散热要求，又能防止直径大于5mm的工具、零件掉落进机架内部引发短路风险；铝型材表面采用阳极氧化处理，日常使用中不易积留指纹、污渍，擦拭清洁方便，同时具备基础的抗锈蚀能力，可适应车间、实验室等不同环境的使用需求。

　　机架顶部预留了可选装的顶板安装位，用户可根据使用需求加装防尘顶板或者散热风扇模块，底部框架预留了接地螺栓安装位，安装带电设备时可直接连接车间接地网，保证用电安全。不同于常规固定焊接的钢制机柜，这款铝型材拼接的机架整体重量更轻，单人即可完成推移换位，拼接结构也方便在运输过程中拆解为散件打包，到达现场后快速组装，无需大型吊装设备即可完成部署。前后门的不同厚度设计也对应了实际使用中的功能区分：前门较薄，网面通透度更高，正对设备进风面时可最大化进风效率；后门稍厚，预留了更多的走线空间，可容纳电源插头、通信线缆的弯曲半径，避免线缆过度弯折导致的接触不良问题。框架的所有型材棱边都做了倒角处理，没有尖锐的毛刺边角，安装调试过程中不会划伤操作人员的手臂，网板边缘也做了包边处理，不会出现网丝脱开划手的问题。
