MG996R金属齿轮舵机结构三维建模

在小型自动化执行机构选型与结构适配过程中，MG996R这类大扭矩舵机是很多入门级机器人、航模、小型自动化装置里的核心执行部件，做这个三维模型的时候，最先要捋清楚的是它实际落地的应用边界——从学生竞赛里的机械臂关节、智能小车转向机构，到航模固定翼的舵面控制、小型云台的俯仰转动，甚至是一些桌面级小型工装的工位切换执行端，都能看到它的身影，这类舵机的核心优势是成本可控、扭矩输出足够覆盖轻载转动场景，安装固定方式标准化程度高，不需要额外设计复杂的转接结构就能快速集成到现有系统里。

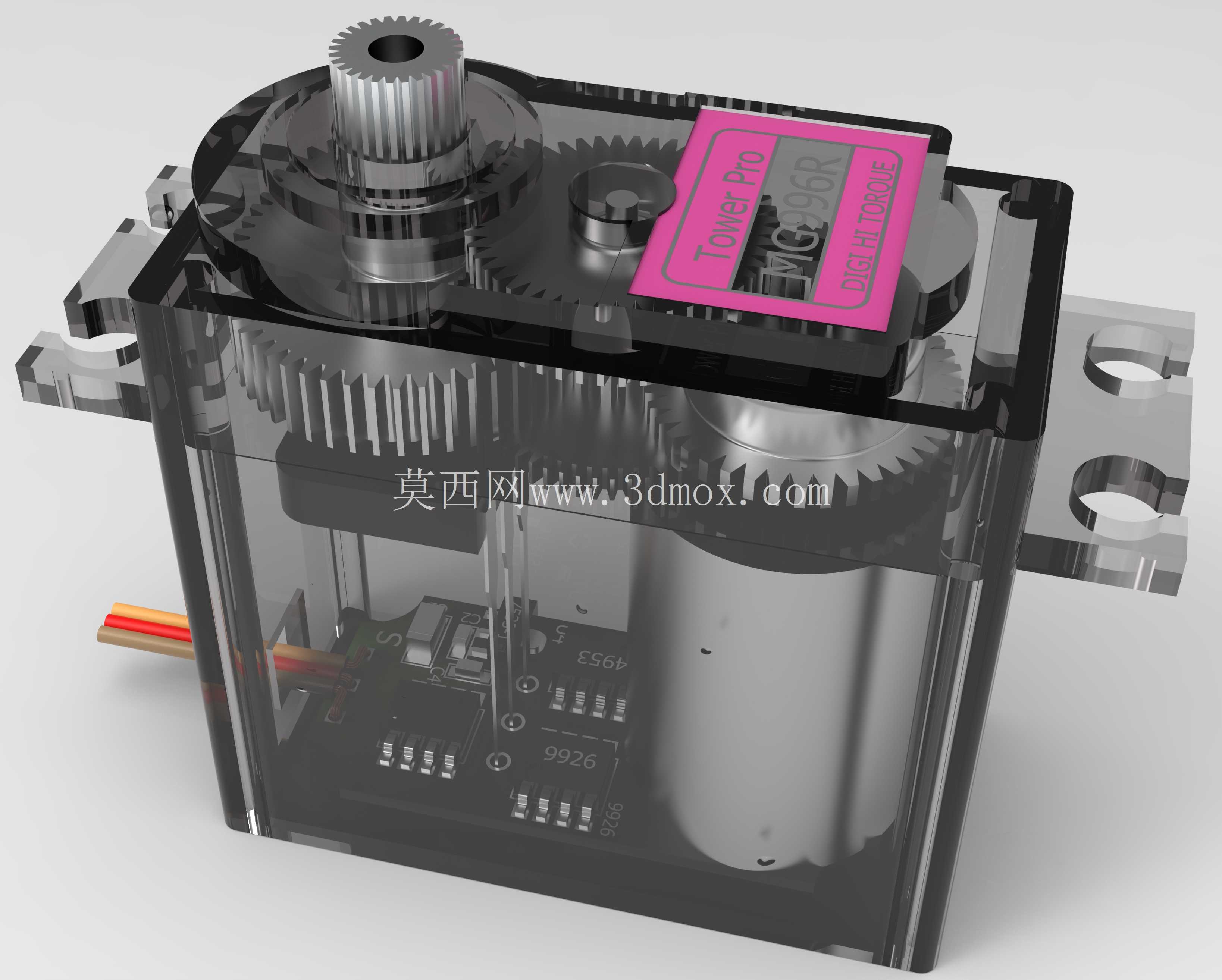

建模过程中最先拆解的是内部传动链路，这款舵机采用金属齿轮组作为减速传动结构，从电机输出轴的小模数金属齿开始，经过三级直齿轮减速，最终把动力传递到输出轴端，每一级齿轮的啮合间隙、齿厚参数都要和实际样品匹配，不然做出来的模型在做运动仿真的时候会出现干涉或者传动比错误的问题。和早期的塑料齿轮舵机不同，金属齿轮组的抗冲击能力更强，在遇到负载突变或者堵转瞬间的时候，不容易出现打齿失效的问题，这也是它能在很多需要频繁正反转、带一定冲击负载的场景里被广泛使用的核心原因。建模的时候特意把透明外壳的内部结构做了可视化处理，能清晰看到直流驱动电机、控制电路板、电位器位置反馈元件、齿轮减速组的相对位置关系，方便结构设计人员在做整机布局的时候提前预判内部元件的避让空间，避免后期装配的时候出现外壳和周边结构件干涉的问题。

安装边界的尺寸还原是这类标准件建模的核心重点，首先是两侧的固定耳，安装孔的中心距、孔径大小、耳片的厚度都严格按照实物尺寸还原，输出轴的齿形是标准的25T舵机齿，配套的舵盘安装孔位、输出轴伸出外壳的高度都做了精准还原，不管是选用标准金属舵盘还是自定义设计转接件，都能直接匹配这个模型的安装尺寸，不需要反复核对实物参数。外壳的整体长宽高尺寸控制在40mm×20mm×36mm左右，出线端的位置在壳体尾部，预留了导线的出线空间，做结构布局的时候可以提前规划走线位置，避免导线被转动结构剐蹭。

从功能特性上来说，这款舵机属于角度伺服执行器，常规工作状态下可以在0-180度范围内实现角度闭环控制，内部的电位器会实时检测输出轴的转动角度，和控制端给出的PWM信号做比对，通过控制电路驱动直流电机正反转，把输出轴稳定在指定角度位置。建模的时候特意还原了控制电路板上的核心元件布局，包括驱动芯片、信号处理电阻电容的位置，方便做热仿真或者电磁兼容分析的时候有准确的结构参考，尾部的出线包含电源正负极和信号控制线，线径和出线长度的参考尺寸也在模型里做了体现，方便做线束布局设计。

设计思路上完全遵循实物的装配逻辑，从下壳开始依次装配电机、齿轮组、控制板、电位器、上壳、输出轴轴承、固定螺丝，每一个零件的装配公差都按照实际工程装配要求预留，比如齿轮和轴的配合间隙、外壳扣合的止口位置、螺丝柱的内径外径尺寸，都符合注塑件的常规设计规范，不管是用来做整机装配的干涉检查，还是参考这个结构做同类型舵机的逆向设计，都有足够的参考价值。很多结构设计新手在做舵机集成的时候容易忽略输出轴的中心高度、固定耳的安装平面度要求，这个模型里把这些基准面都做了明确的标识，设计安装座的时候可以直接把模型作为标准件调入装配体，直接匹配安装孔位和支撑面，减少反复打样验证的次数。

实际应用中这类舵机的负载能力和供电电压直接相关，建模的时候虽然没有做电路原理的仿真，但是把电机的安装位置、外壳的散热筋结构都做了还原，持续带负载工作的时候，外壳的散热结构可以把电机和驱动板产生的热量及时散发出去，避免长时间堵转或者重载运行的时候出现过热烧损的问题。输出轴位置的铜套结构也在模型里做了体现，相比塑料轴承，铜套的径向承载能力更强，在承受径向负载的时候不容易出现输出轴晃动的问题，能保证角度控制的精度保持在合理范围内。很多做小型机器人关节设计的工程师会选用这款舵机，核心原因就是它的安装尺寸已经形成了行业通用标准，替换不同厂家的同型号产品不需要修改安装结构，备件采购和后期维护都很方便，这个三维模型完全还原了通用安装尺寸，不管是做新产品设计还是老设备的备件替换模拟，都能直接使用。
