通讯产品外壳精密冲压成型模具结构

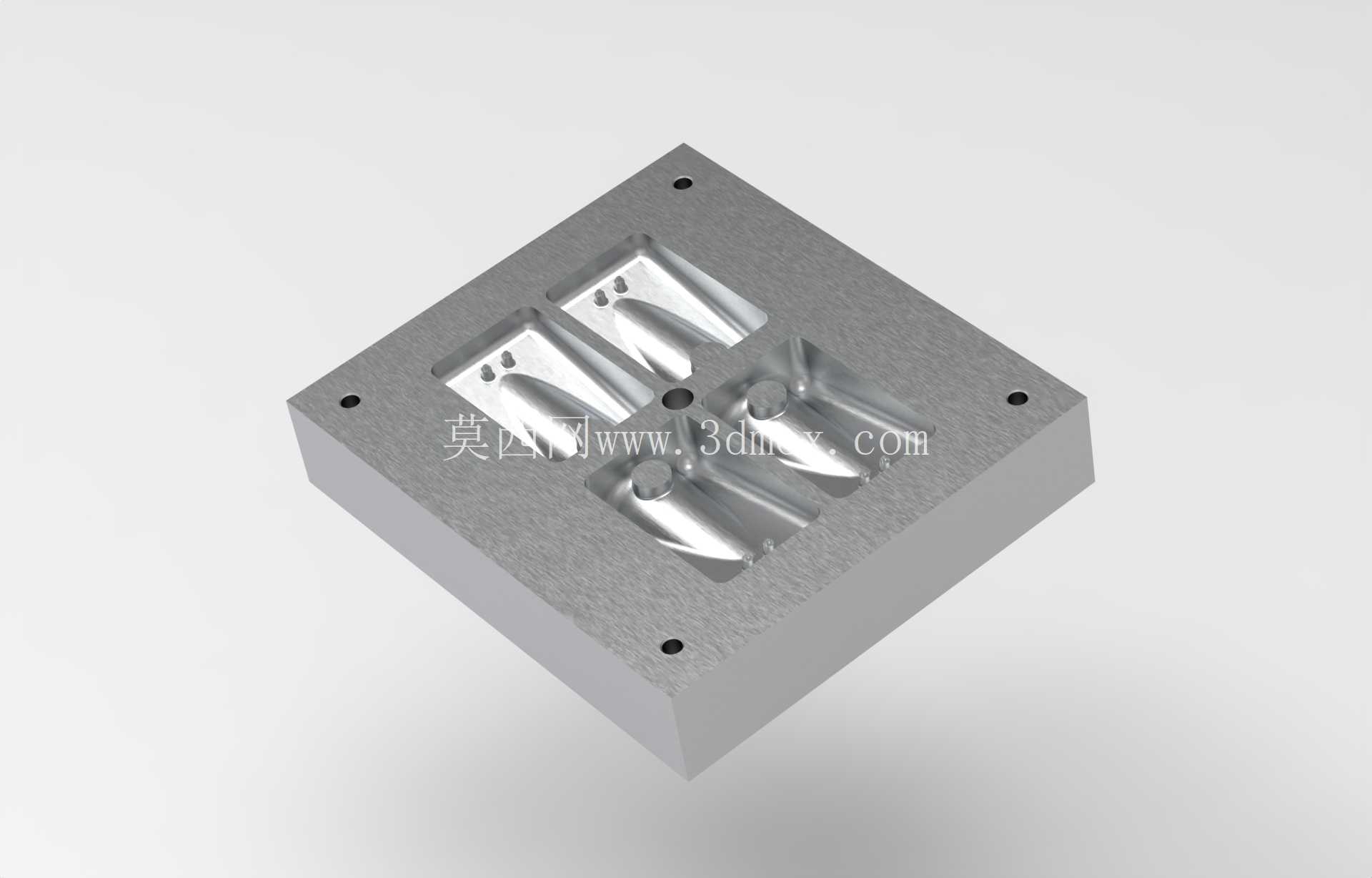

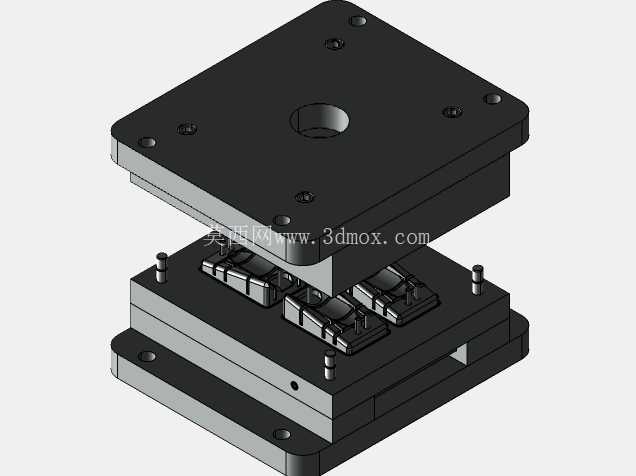

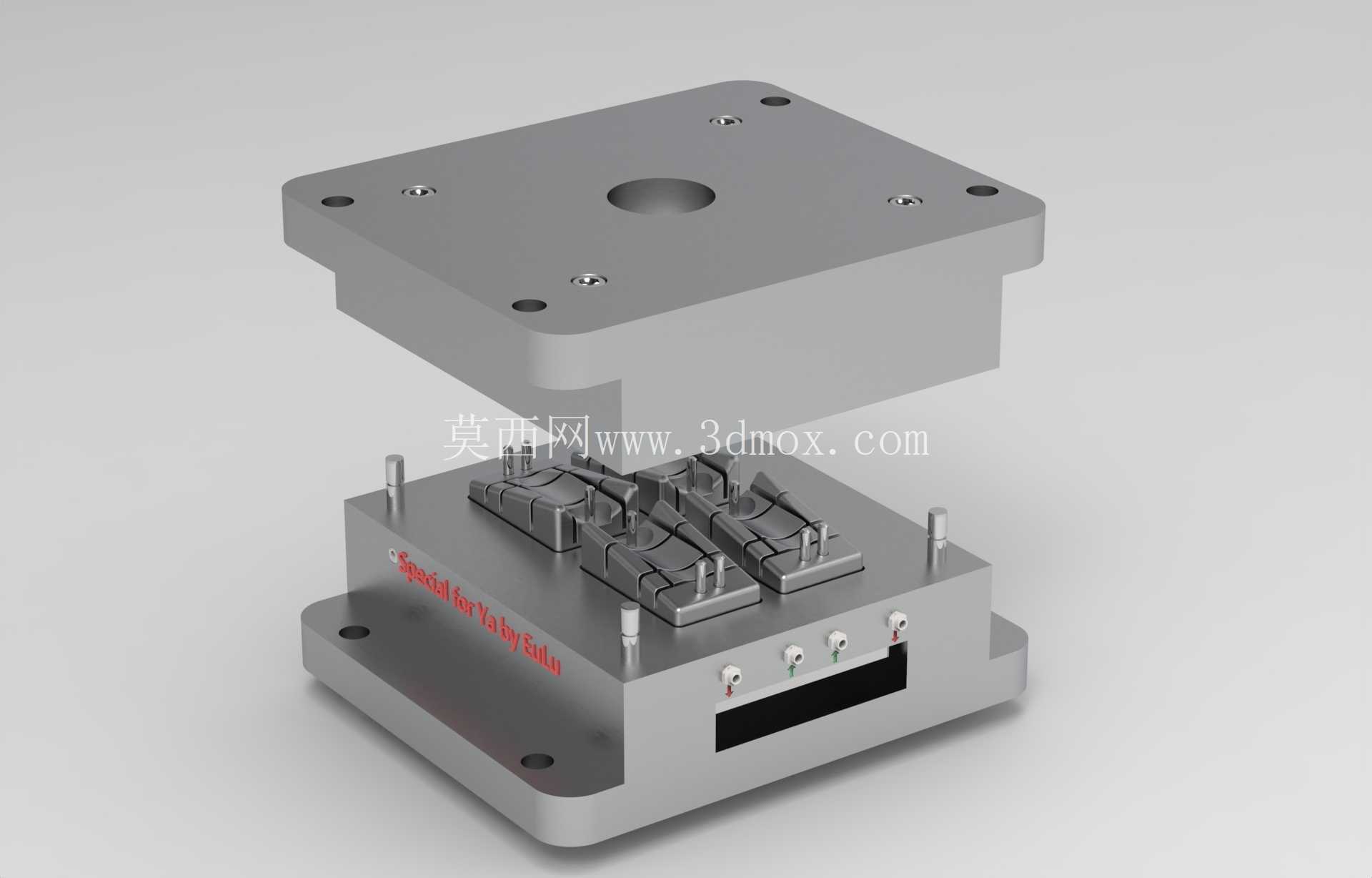

　　这套模具针对消费电子类通讯终端的塑料外壳结构件成型需求开发，适配小尺寸薄壁壳体的批量生产场景，在3C电子制造的零部件加工环节中，这类模具直接决定了外壳件的尺寸精度、装配契合度与外观一致性，是通讯终端产品组装环节的核心工艺装备。从结构布局来看，模具采用上下模分体式设计，上模部分设置有整体式安装固定板，板面预留的中心孔为注塑浇口对接位置，周边均匀分布的沉头孔用于和注塑机台的上模固定板锁附固定，安装时可通过孔位的间隙微调模仁的同轴度，保证合模时上下模仁的对位精度控制在0.02mm以内，避免出现披锋、错模等成型缺陷。

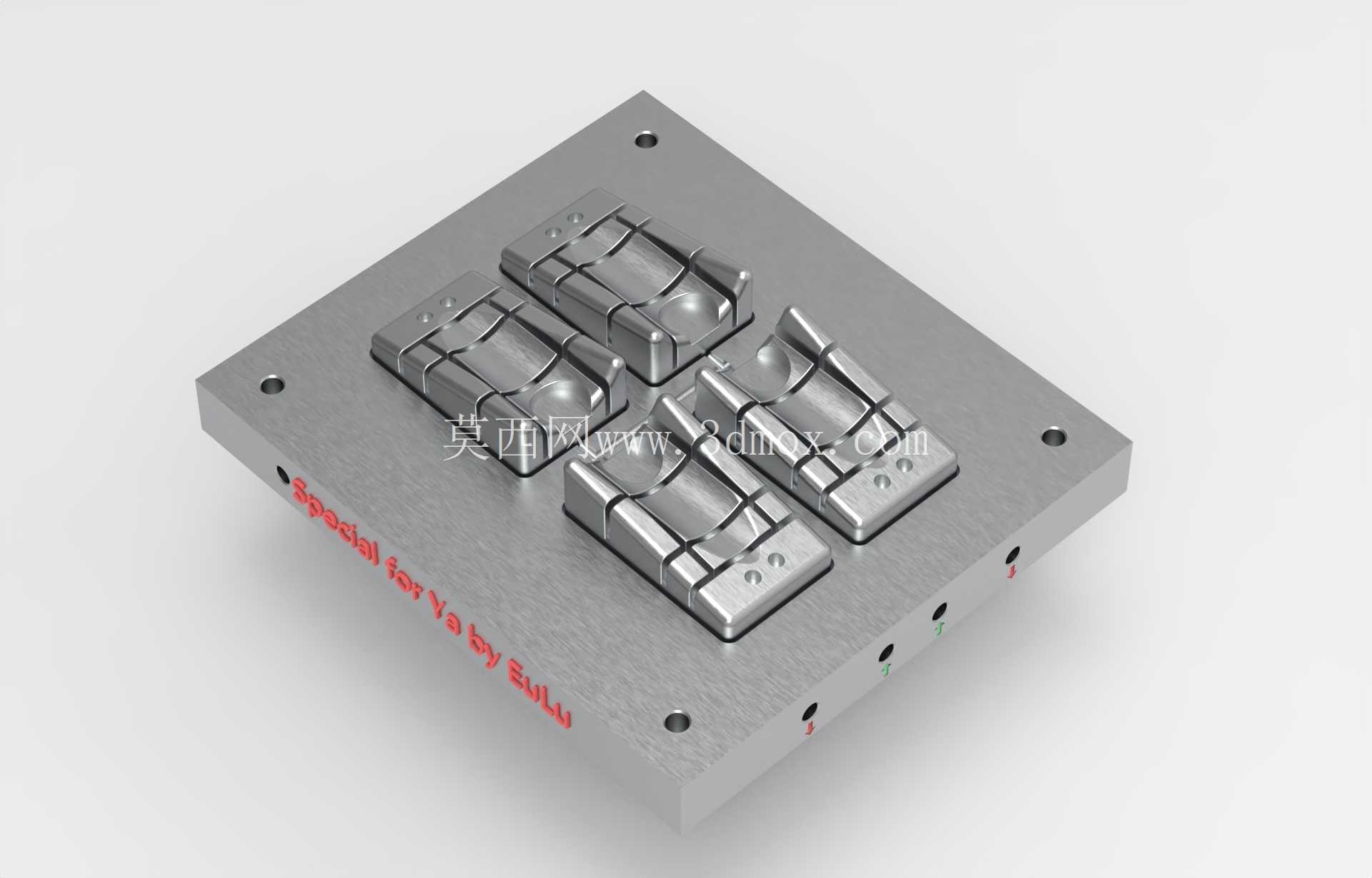

　　下模部分集成了模仁型腔、顶出机构与侧抽芯组件，模仁区域按照外壳的内部结构做了精细化的分型处理，对应外壳的卡扣位、安装柱、避让槽等结构都做了镶件式设计，后续量产中如果出现局部磨损，不需要更换整块模仁，只需要拆卸对应镶件进行修模或者更换，能大幅降低量产阶段的维护成本。下模侧边设置的三个调节旋钮对应侧抽芯的行程限位，针对外壳侧面的倒扣结构，抽芯行程控制在8mm，既可以保证开模时倒扣位置完全脱离，不会拉伤壳体表面，也能控制抽芯动作的运行距离，缩短单模次的成型周期。模具的导向结构采用四根独立导柱配合导套的设计，导柱安装在下模的四个角位，合模时导柱先导入上模的导套孔，提前修正上下模的位置偏差，避免模仁直接碰撞造成损伤，导柱表面做了渗碳硬化处理，长期往复合模的磨损量可以控制在很小的范围，保证模具在十万模次以上的量产周期内，合模精度不会出现明显衰减。从安装边界来看，下模底座的长宽尺寸适配常规120吨级卧式注塑机的工作台安装规格，底座上的U型槽对应机台的T型槽位置，锁模时可以快速完成定位固定，不需要额外做转接板适配。

　　模具的顶出系统采用顶针+顶板的组合结构，顶针的排布位置对应外壳的加强筋、安装柱等受力位置，顶出时受力均匀，不会让薄壁壳体出现顶白、变形等问题，顶出行程设置为15mm，刚好可以把成型后的壳体从模仁中完全顶出，方便机械手取件。在实际生产场景中，这套模具适配的通讯外壳壁厚均匀控制在1.2mm，成型后的壳体尺寸公差可以达到MT5级精度，完全满足后续和屏幕、中框、内部电路板的装配要求，不需要额外做二次修配。设计过程中针对外壳容易出现熔接痕的位置，在模仁上做了排气槽结构，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免出现缺胶、气泡等问题，也不会让熔融的塑料溢出形成披锋。

　　冷却水路的排布沿着模仁的型腔轮廓均匀布置，水路距离型腔表面的距离保持在15mm，保证成型过程中型腔各区域的温度均匀，冷却速率一致，避免壳体出现内应力导致后续使用中出现变形开裂的问题。这套模具的结构设计兼顾了量产稳定性与维护便捷性，针对通讯类外壳更新迭代快、批量大、精度要求高的生产特点做了针对性优化，模仁部分采用可更换的镶拼结构，后续如果产品做小幅度改型，只需要更换对应位置的镶件就可以快速适配，不需要重新制作整套模具，能大幅缩短新产品的导入周期，降低工装开发成本。
