带通风散热结构的立式服务器机柜机架

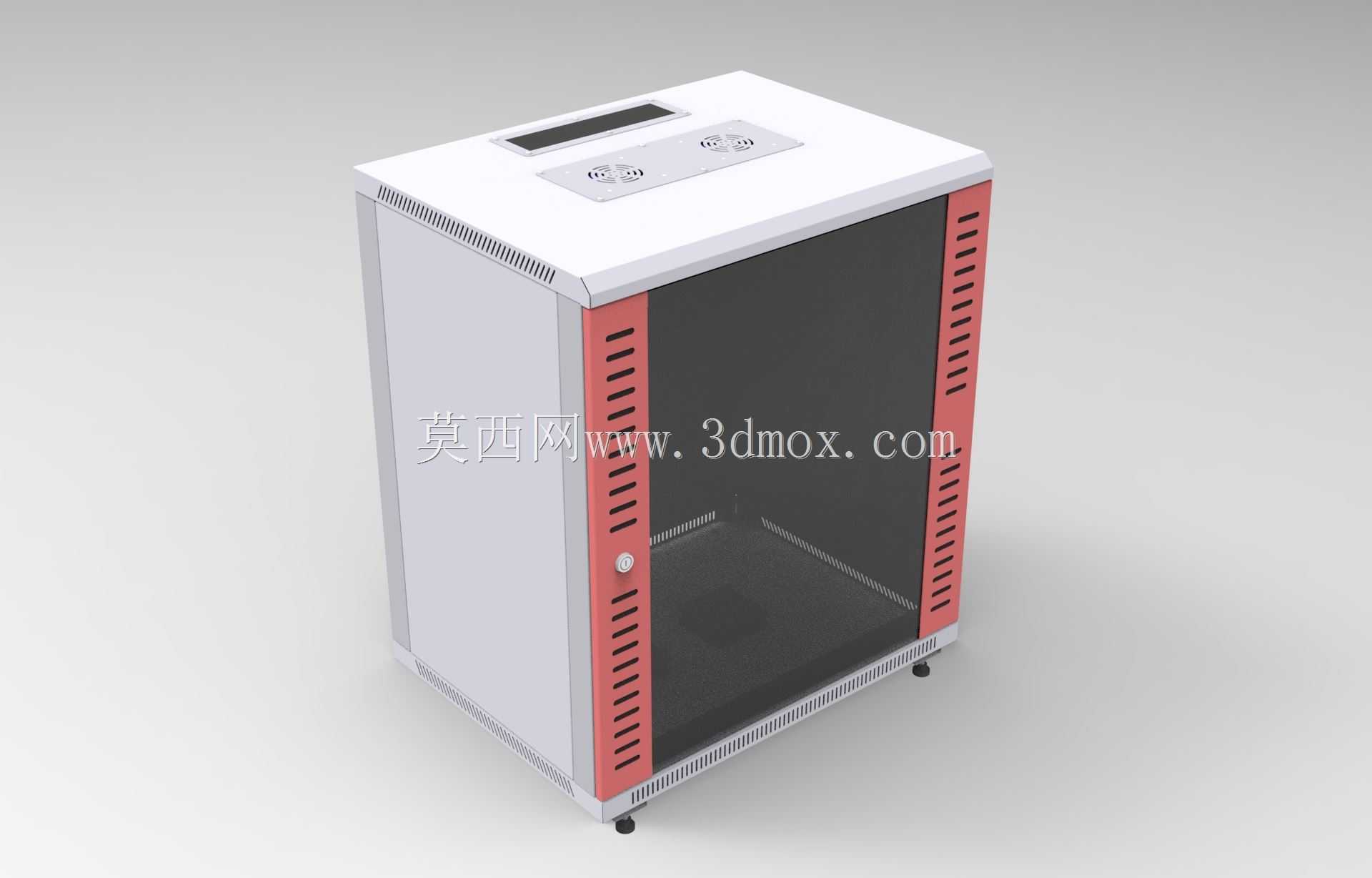

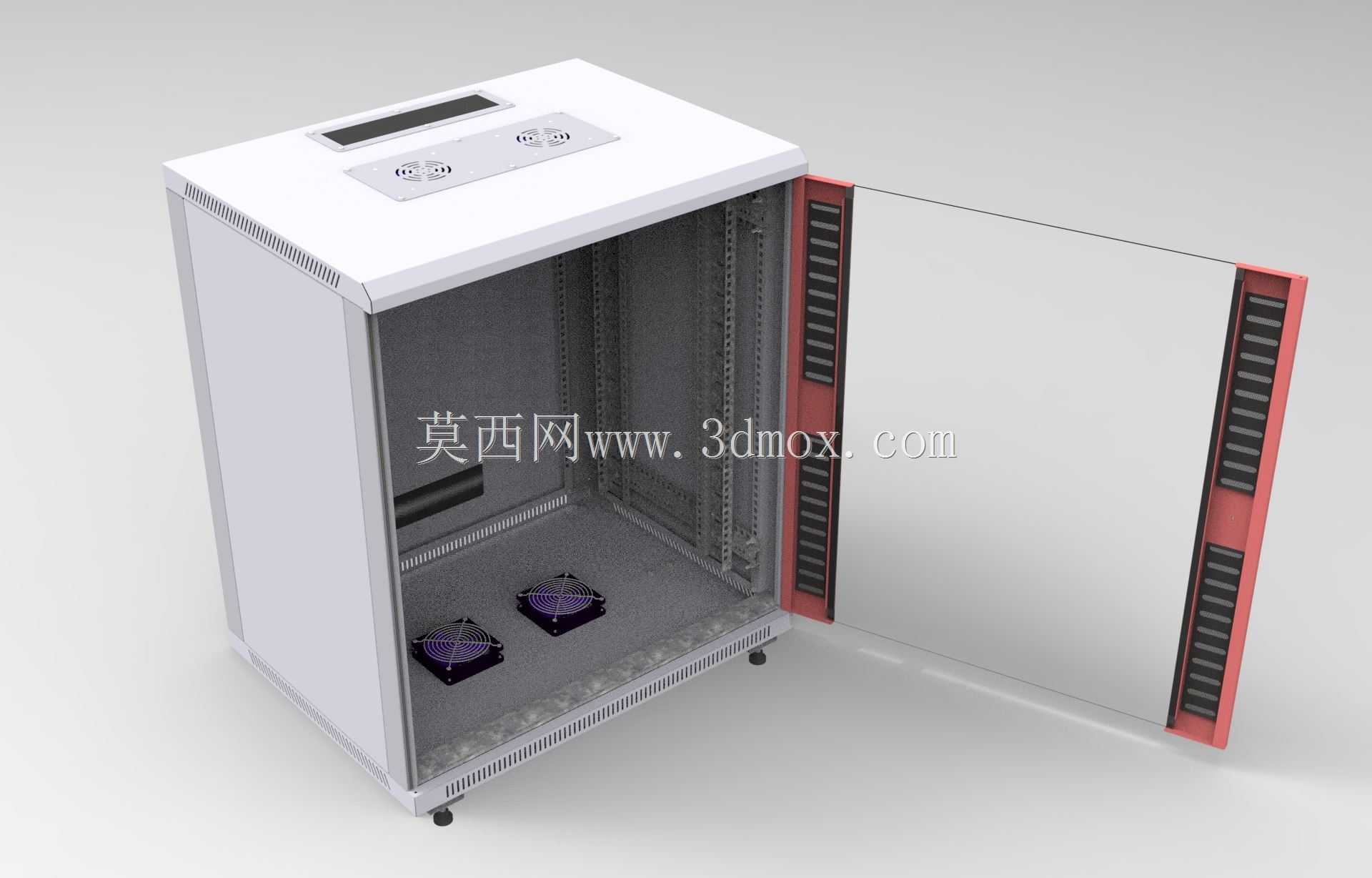

　　这款机架的设计参考了实际机房部署场景的使用需求，主体采用立式方箱结构，正面配置透明观察门，无需开启柜门即可直观查看内部设备的运行状态，门体侧边设置锁具，可实现内部设备的物理防护，避免非授权操作带来的设备风险。两侧立柱采用分段式通风格栅设计，格栅开孔沿立柱竖向均匀排布，可配合内部安装的120mm规格散热风扇形成贯通式风道，冷空气从柜体下部进风孔进入，带走服务器运行产生的热量后从上部及侧部格栅排出，有效避免密闭空间内的热量堆积，保障内部电子设备长期稳定运行。

　　从安装边界来看，柜体底部配置四个可调式支撑脚轮，既可以实现短距离的柜体推移调整，也可通过脚轮的调节结构调整柜体水平度，适配机房地面不平整的安装场景，柜体顶部预留操作显示区域，可集成状态指示灯、控制按钮等交互组件，方便运维人员在不开启柜门的情况下查看设备运行参数、进行基础操作。

　　结构设计上，柜体框架采用金属板折弯拼接成型，台阶式的框架折边结构既提升了整体柜体的结构刚性，减少大尺寸钣金件的形变概率，也为内部安装层板、导轨预留了固定点位，可根据实际安装的服务器设备尺寸调整层板间距，适配不同规格的IT设备安装需求。这类机架广泛应用于中小型机房、边缘计算节点、实验室设备部署场景，既可以作为独立的服务器承载柜体使用，也可通过侧边的固定结构实现多柜并排拼接，组成规模化的设备集群部署单元。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有折边均预留合理的折弯半径，格栅开孔采用统一模数排布，减少加工过程中的换刀频次，降低生产制造成本；门板与框架的连接位置预留合页安装间隙，锁具位置做了局部加强处理，避免长期开关门带来的结构松动；柜体内部的安装孔位采用通用的U位间距设计，兼容标准服务器设备的安装尺寸，无需额外定制转接件即可完成设备固定，大幅提升现场部署的效率。
