华擎NUC1165工业迷你主板结构

　　这块板卡的建模重点不在外壳造型，而在于把紧凑型工业计算平台的接口排布、板上器件高度和安装边界完整还原。实际项目里，这类NUC规格主板常用于设备控制柜、视觉检测工位、小型网关、数据采集终端和空间受限的嵌入式工控机。选型时不能只看处理器性能，还要确认I/O朝向、散热片高度、内存与存储占用区域，以及外壳或载板上的固定孔是否干涉。

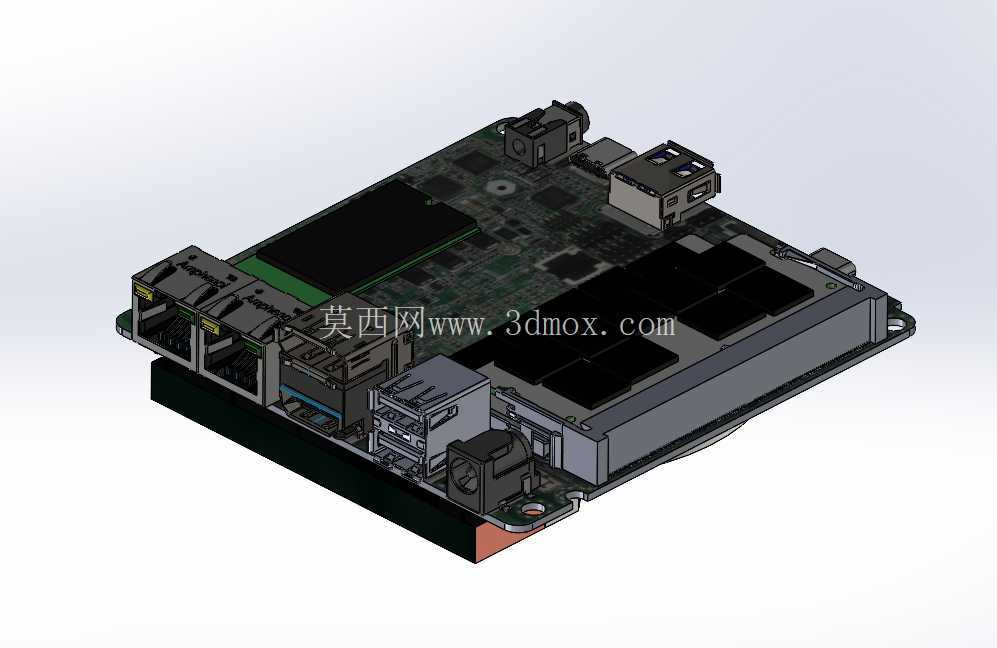

　　从结构上看，主板采用窄长矩形布局，边缘集中布置双网口、多组USB、视频输出和电源相关接口，便于机箱后侧一次性引出。板载接口附近保留了连接器插拔空间，外壳开口需要与接口端面、金属屏蔽壳和固定耳位对齐。三维建模时将RJ45、USB、HDMI类接口、音频接口、DC座或板载供电区域按实际高度分层表达，可以直接用于检查机箱开孔、挡片折弯和线缆最小弯曲半径。

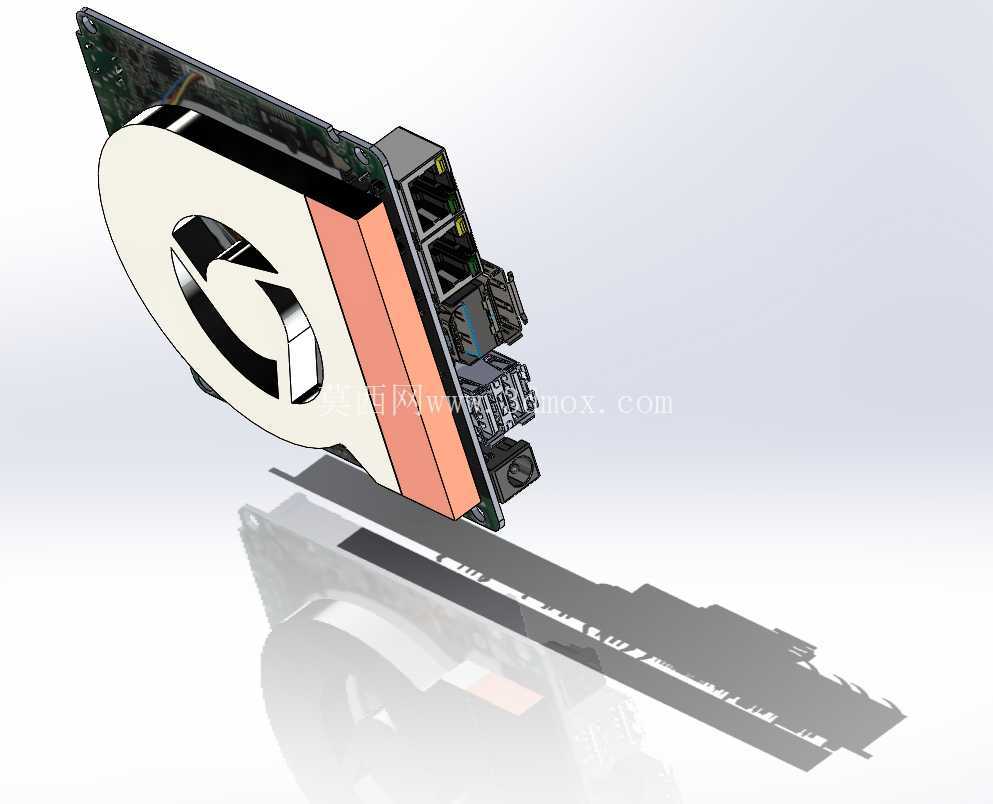

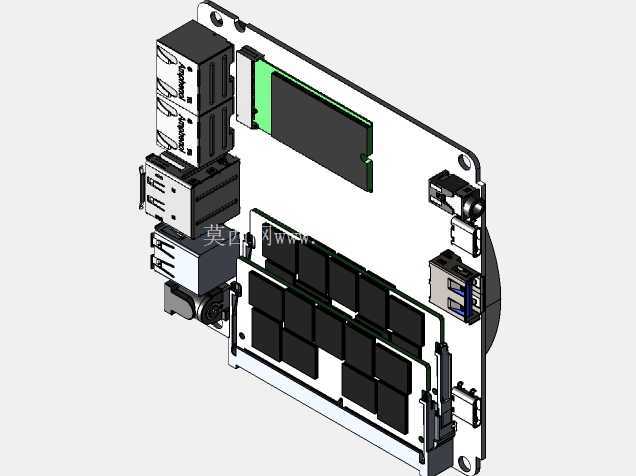

　　板卡中部与一侧布置了SO-DIMM内存插槽、M.2或存储安装区、核心芯片散热区域以及电源管理器件。内存插槽两端的卡扣、内存条竖立后的高度、SSD安装后的倾斜或水平空间，都属于外壳设计中容易被忽略的干涉点。若采用被动散热，顶盖与导热垫之间的压缩量要结合芯片最高器件轮廓确定；若采用风扇模组，则要预留风道入口和排风路径，避免网口、线束或金属支架遮挡气流。

　　安装孔沿板边分布，建模中保留了孔位、铜柱支撑面和周边禁布区的关系。结构工程师在做载板时，可依据这些位置确定隔离柱高度、接地弹片位置和钣金加强筋走向。板底不能简单视为平面，部分连接器、焊接引脚和补强钢片会向下占用空间，因此底板与PCB之间需要留出安全间隙，特别是在金属底板直接贴近板卡时，还要考虑绝缘片覆盖范围。

　　接口面板一侧的密度较高，双网口并排、USB叠放或相邻布置时，机箱挡片不能只按二维开孔处理。插头外壳尺寸、网线弹片按压空间、U盘插拔手位以及相邻线缆同时使用的情况，都应在装配模型中验证。对于工业现场，网口附近还可能增加固定支架、屏蔽接地或防护盖，这些附件会进一步扩大外侧占用。

　　该模型对整机开发的价值，在于把PCB、接口、插槽、散热件和机械孔位放到同一坐标系中。结构评审时可以直接截取侧视和后视剖面，核对主板装入壳体后的顶面余量、后端接口齐平度、底部绝缘距离以及前面板指示灯透出位置。布线方面，板上供电线、风扇线和天线引线若跨越内存或存储区域，需要压在线槽或固定点内，不能让线束承受散热器装配压力。

　　围绕这类板卡做小型工控主机时，设计思路通常是先锁定主板外轮廓和最高器件，再反向确定机箱内腔深度；随后根据接口朝向确定后板开孔，根据发热芯片位置确定散热鳍片或风扇区域，最后补齐安装柱、EMI弹片、防尘网和维护拆卸顺序。模型中各器件的层次关系清楚，能够帮助设计师在开模或钣金加工前发现插拔干涉、散热不足和维护困难等问题。
