家具导体精密铸造模具结构设计

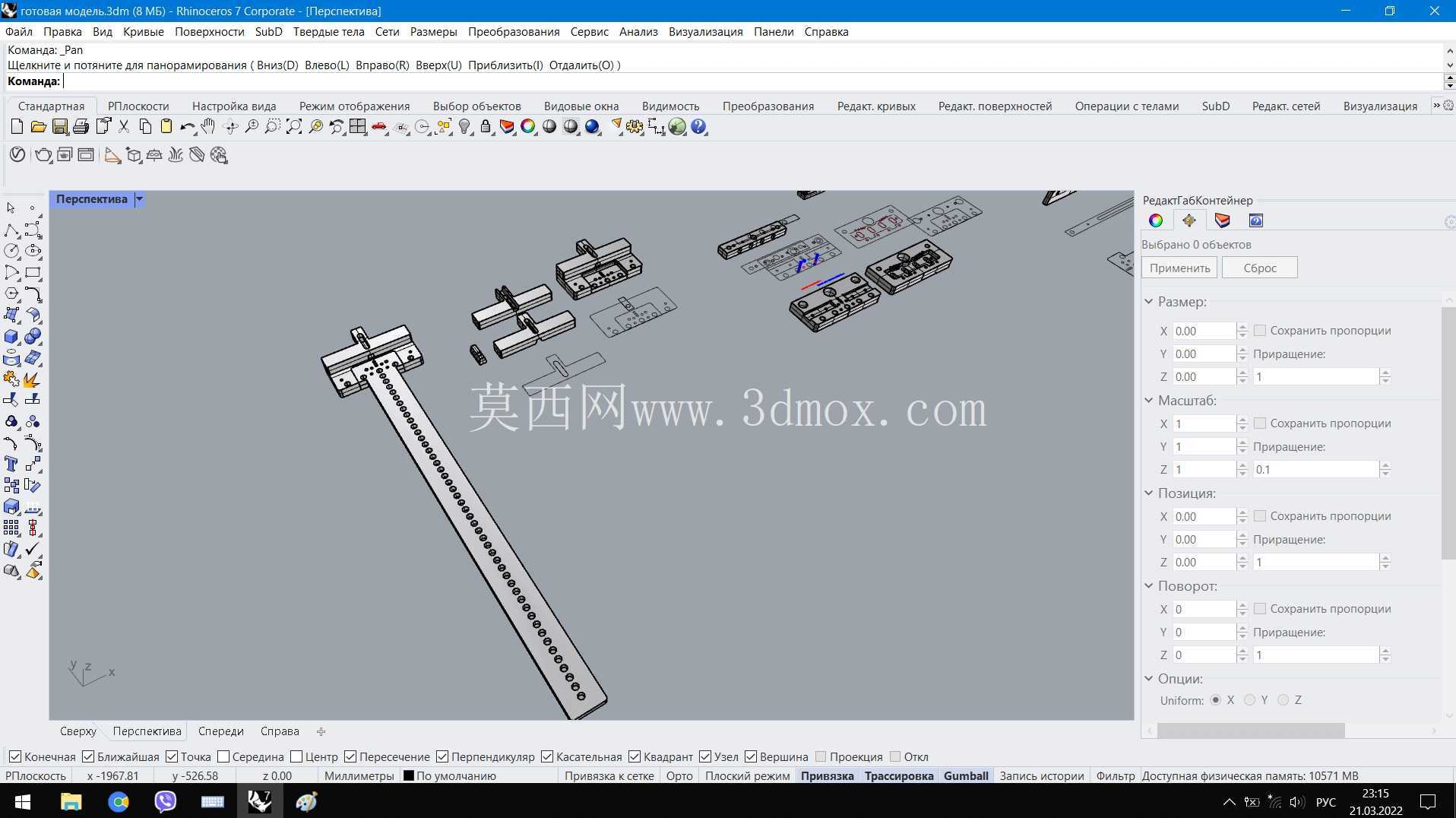

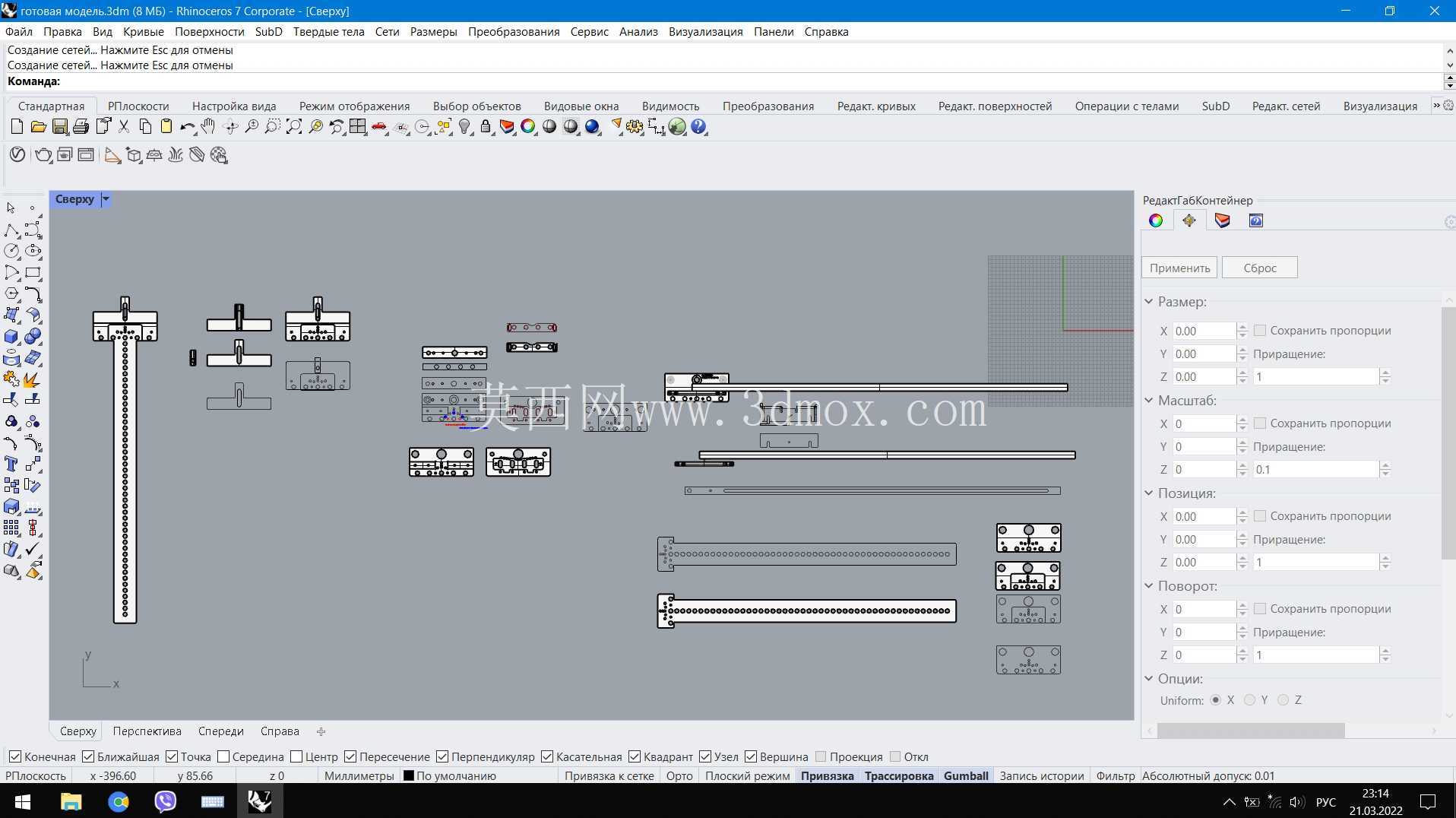

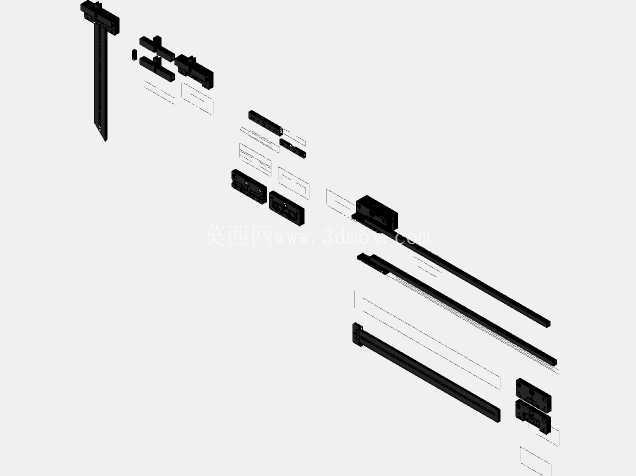

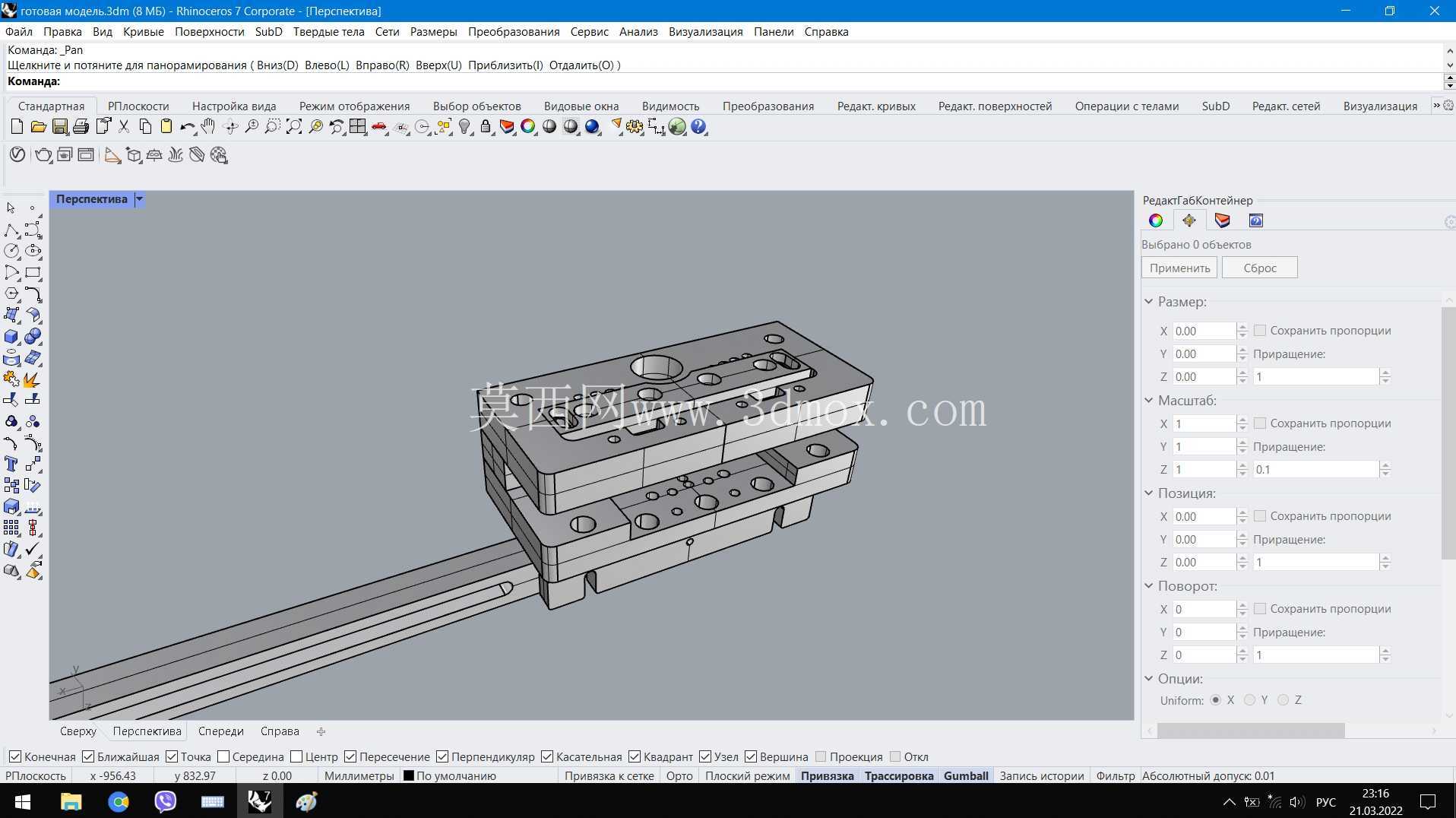

　　这套模具面向家具五金类导电连接构件的批量铸造生产场景，主要适配锌合金、低熔点铝合金类家具导电配件的高压铸造成型工序，这类导体构件多用于家具内部的电路导通、接地连接、功能模块供电衔接部位，需要兼顾结构强度、导电性能与装配精度，避免家具使用过程中出现接触不良、结构松脱的问题。从结构布局来看，模具采用双板式模架基础结构，动定模合模面的加工精度控制在0.02mm以内，保证合模后分型面无飞边溢出，减少后续铸件的打磨修整工作量。模架上预留的四个安装定位孔，适配常用压铸机的模座安装孔位，安装时可直接通过定位销快速对齐，无需反复调整模架平行度，能有效缩短换模调试的时间。

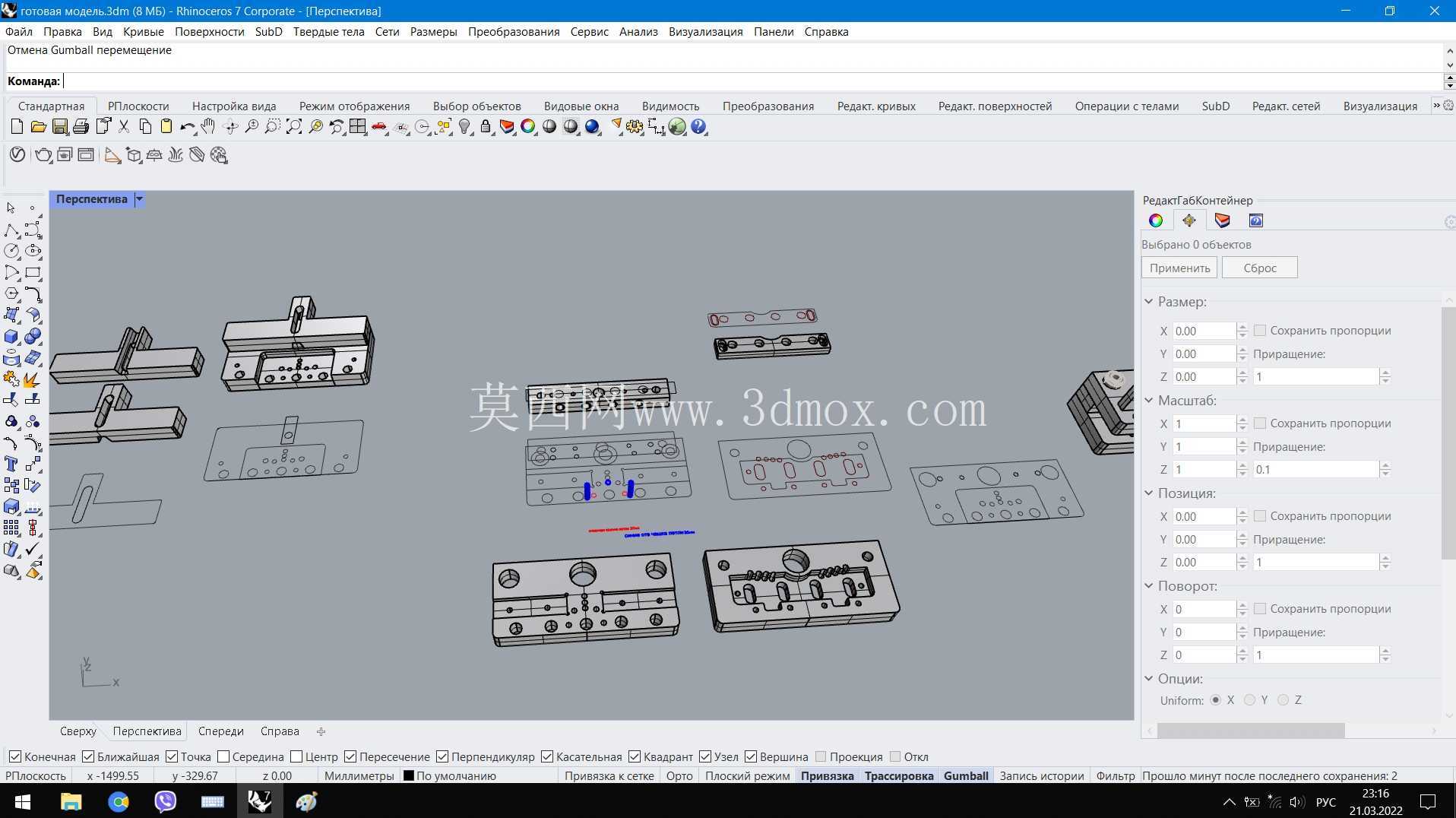

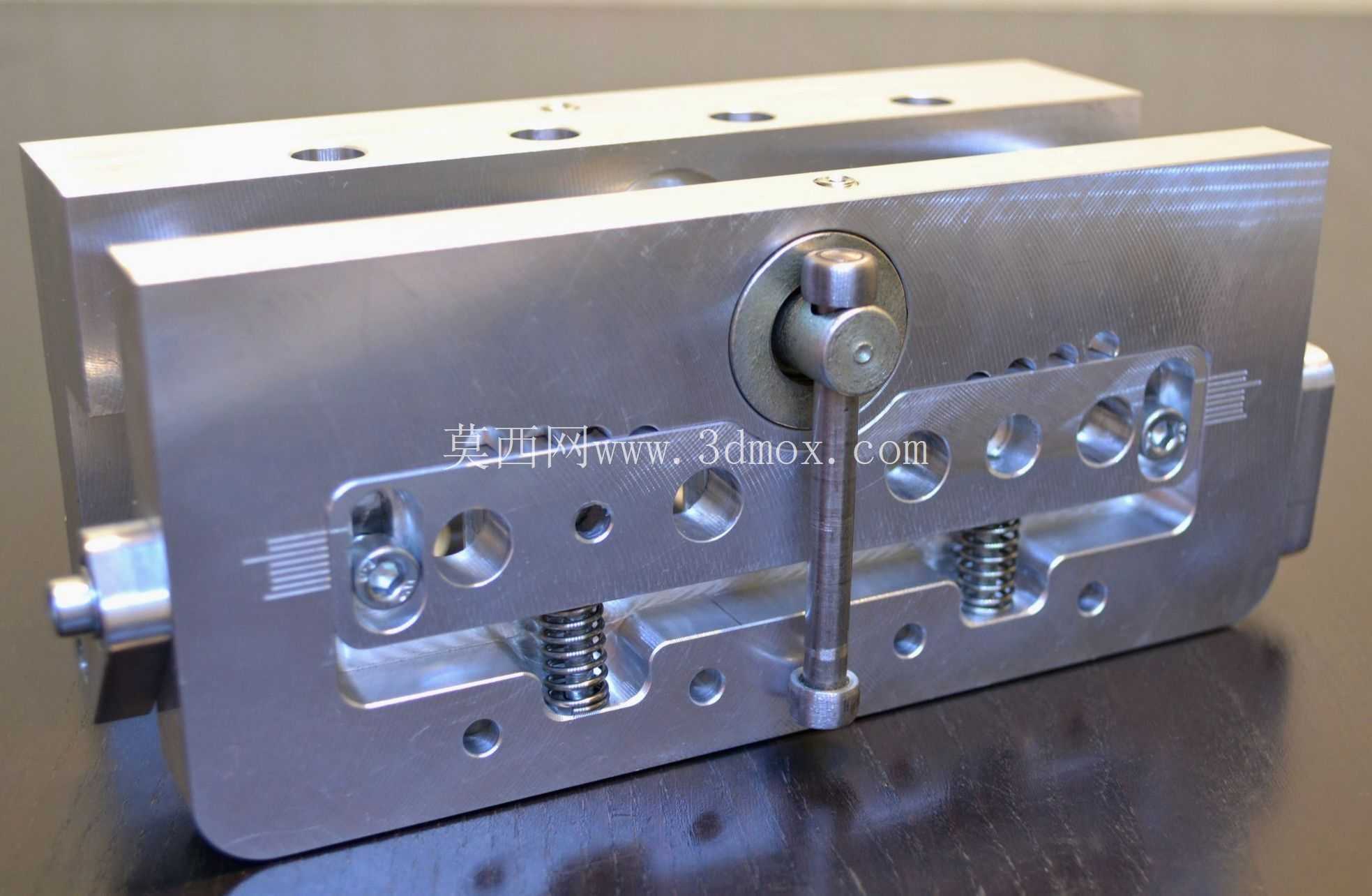

　　模具内部设置了多组成型型腔，一次合模可完成多件导体构件的同步成型，型腔表面做了镜面抛光处理，表面粗糙度达到Ra0.8，保证铸件脱模后表面光洁度满足直接电镀或氧化处理的要求，无需额外做表面精整工序。导向部位采用导柱配合复位弹簧的结构，开模时弹簧提供稳定的复位推力，保证顶出机构在完成铸件顶出后能精准回到初始位置，避免合模时出现机构碰撞损坏的问题。侧抽芯结构通过斜导柱驱动，针对导体构件上的侧向孔位、卡槽结构做了独立的抽芯滑块设计，滑块与滑槽的配合间隙控制在0.01mm，既保证抽芯动作顺畅无卡滞，又不会因为间隙过大导致铸件产生披锋。

　　冷却水道的排布沿着型腔轮廓均匀分布，水道距离型腔壁的距离保持在15-20mm区间，保证成型过程中型腔各区域温度均匀，避免铸件因为冷却速率不一致产生收缩变形、内部缩孔的缺陷，提升铸件的尺寸一致性与内部致密性。顶出机构采用顶杆与顶板结合的方式，顶出位置均匀分布在铸件的非外观面、结构加强部位，避免顶出力集中导致铸件变形、顶白，同时顶杆与顶杆孔的配合精度达到H7/g6，既保证顶杆滑动顺畅，又不会出现铝液钻入顶杆孔导致的卡模问题。模架整体采用45号钢调质处理做基础基材，型腔、型芯部位采用H13热作模具钢，经过淬火回火后硬度达到HRC48-52，能承受长期压铸过程中的高温冲击、金属液冲刷，延长模具的整体使用寿命。

　　在安装边界上，模架的整体外形尺寸适配160吨级卧式冷室压铸机的最大模厚要求，模具的开模行程满足铸件连同浇注系统凝料的取出空间需求，不需要额外对压铸机做改装即可直接上机使用。浇注系统采用侧浇口进料方式，浇口位置设置在铸件的非装配面，进料方向顺着金属液的填充流向，避免金属液直接冲击型芯导致型芯磨损，同时也方便后续去除浇口凝料，不会在铸件外观面留下明显的浇口痕迹。排气槽开设在型腔的最后填充部位，排气槽深度控制在0.08mm，既能保证型腔内的空气在金属液填充过程中顺利排出，避免铸件产生气孔缺陷，又不会因为槽深过大导致金属液溢出形成飞边。这套模具在设计阶段就充分考虑了量产过程中的维护便利性，所有易损的型芯、滑块部件都做了快拆结构设计，出现磨损时不需要拆解整个模架即可单独更换配件，大幅降低量产过程中的模具维护成本与停机时间。针对家具导体构件的装配精度要求，模具上所有与铸件装配尺寸对应的成型部位，都按照铸件的收缩率做了精准的尺寸补偿，保证成型后的铸件尺寸公差控制在IT7级以内，能直接与家具上的其他导电配件、结构件完成装配，不需要额外做二次机加工。
