弹球机配套电源电路板结构设计

　　这款PCB板专为Williams D-8345-554型号弹球机电源系统设计，作为游艺设备内部供电链路的核心载体，承担着将外部输入交流电转换为弹球机主控板、灯光驱动模块、弹球发射机构、计分显示单元等不同功能模块所需稳定直流电的核心作用，是保障弹球机长时间稳定运行的关键硬件基础。从实际应用场景来看，商用弹球机多放置在电玩城、游艺厅等人员流动大、设备开机时长高的场所，电源板长期处于持续工作状态，因此在PCB布局阶段就充分考虑了大电流回路的载流能力设计，板上大电流走线路径做了加宽处理，焊盘位置做了加大铜箔设计，避免长期满负载运行时出现线路过热、焊盘脱焊的问题。

　　板上所有元件的排布都遵循可单独检修的设计原则，不同功能模块的元件做了分区布局，高压输入区域与低压输出区域之间预留了足够的安全爬电距离，既符合安规设计要求，也方便后期维护时快速定位故障元件，不需要大面积拆焊周边器件就能完成单个故障元件的更换，大幅降低设备运维的时间成本与物料成本。从外形与安装边界来看，这块PCB采用矩形板型设计，板边预留了多个定位安装孔，孔位尺寸与弹球机内部电源仓的安装柱完全匹配，安装时不需要额外做打孔改装，直接通过标准紧固件就能完成板体固定，板体边缘的接插件位置与原有设备的线束接口完全对齐，替换时可以直接沿用原有设备的接线端子，不需要重新改接线束。

　　布线阶段充分考虑了电源板的电磁兼容特性，交流输入回路与直流输出回路的走线做了分离设计，避免交流纹波串入低压供电回路影响主控板的信号稳定性，板上预留的保险丝安装位、滤波电容安装位、整流元件安装位都严格对应原有电源板的元件参数位置，既可以作为全新电源板的生产设计依据，也可以作为老旧弹球机电源板故障维修时的替换参考。在实际设备运行过程中，这块电源板需要同时为弹球机的多个功能单元供电，包括驱动弹球发射电磁铁的大电流供电回路、驱动全场灯光效果的低压供电回路、为主控逻辑板提供稳定工作电压的精密供电回路，不同回路的负载特性差异较大，因此在铜箔厚度选择上，大电流回路对应的铜箔载流能力按照峰值电流1.5倍的冗余量做设计，避免瞬时大电流冲击时出现线路烧蚀的问题。

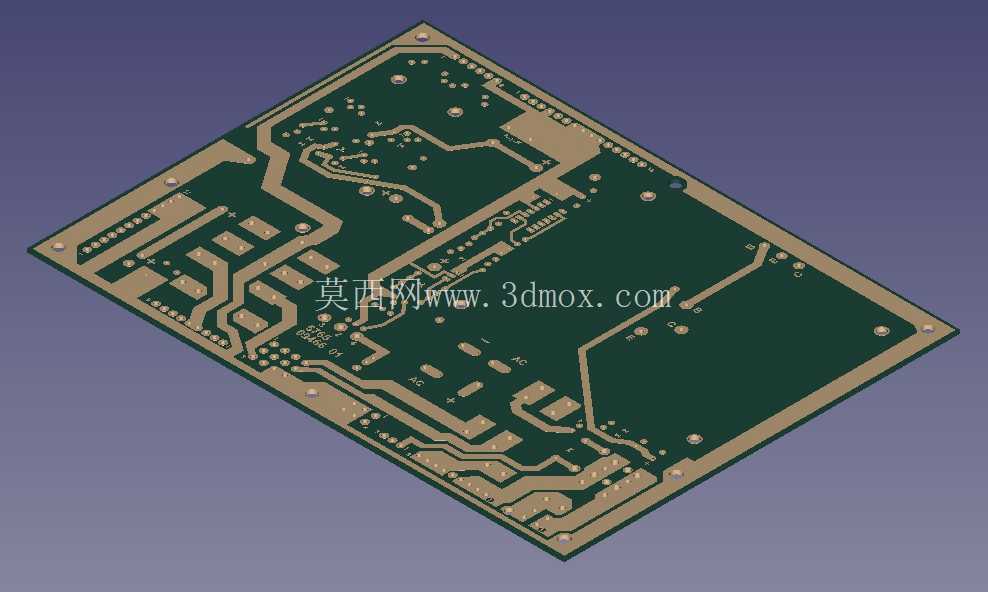

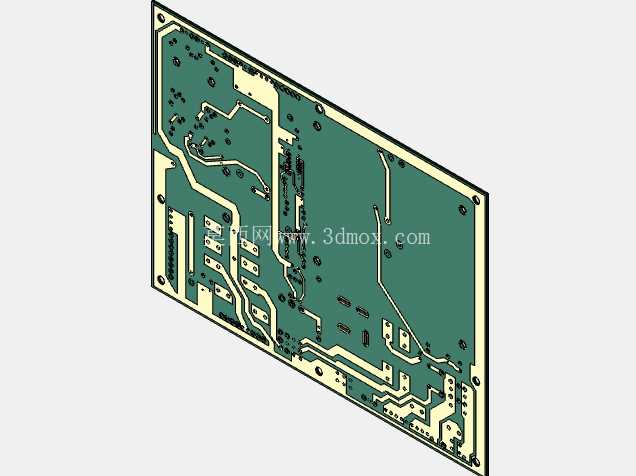

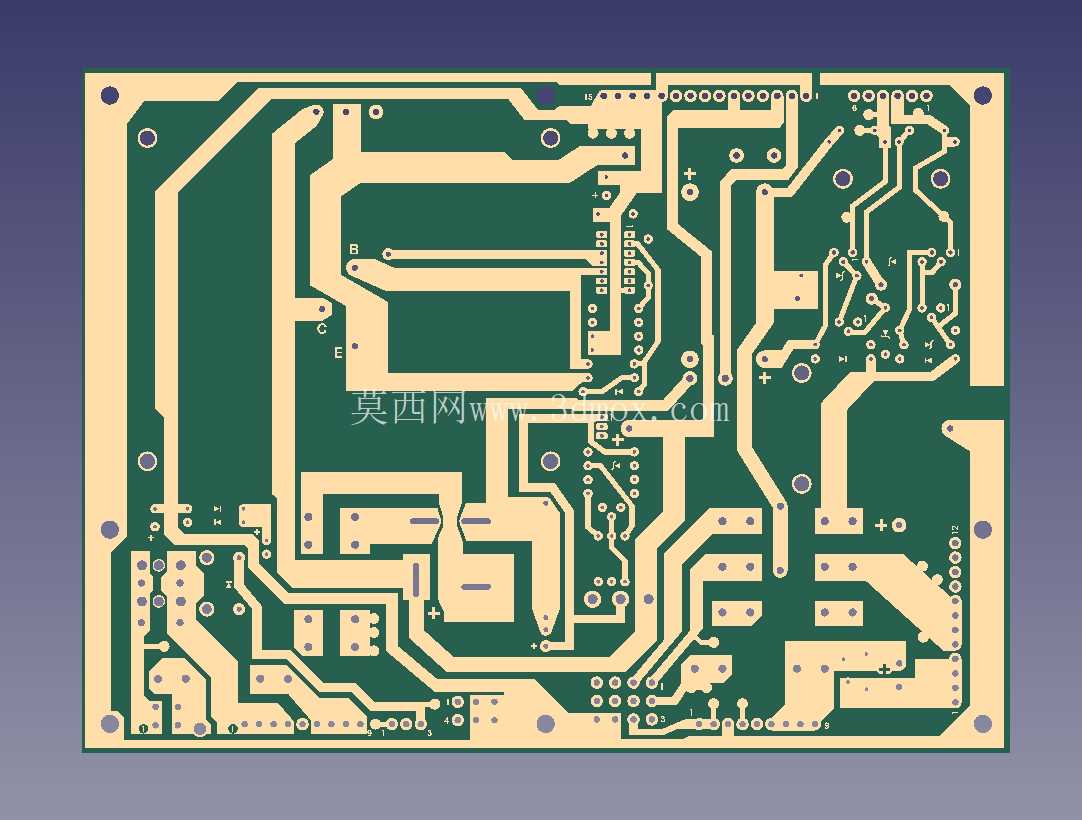

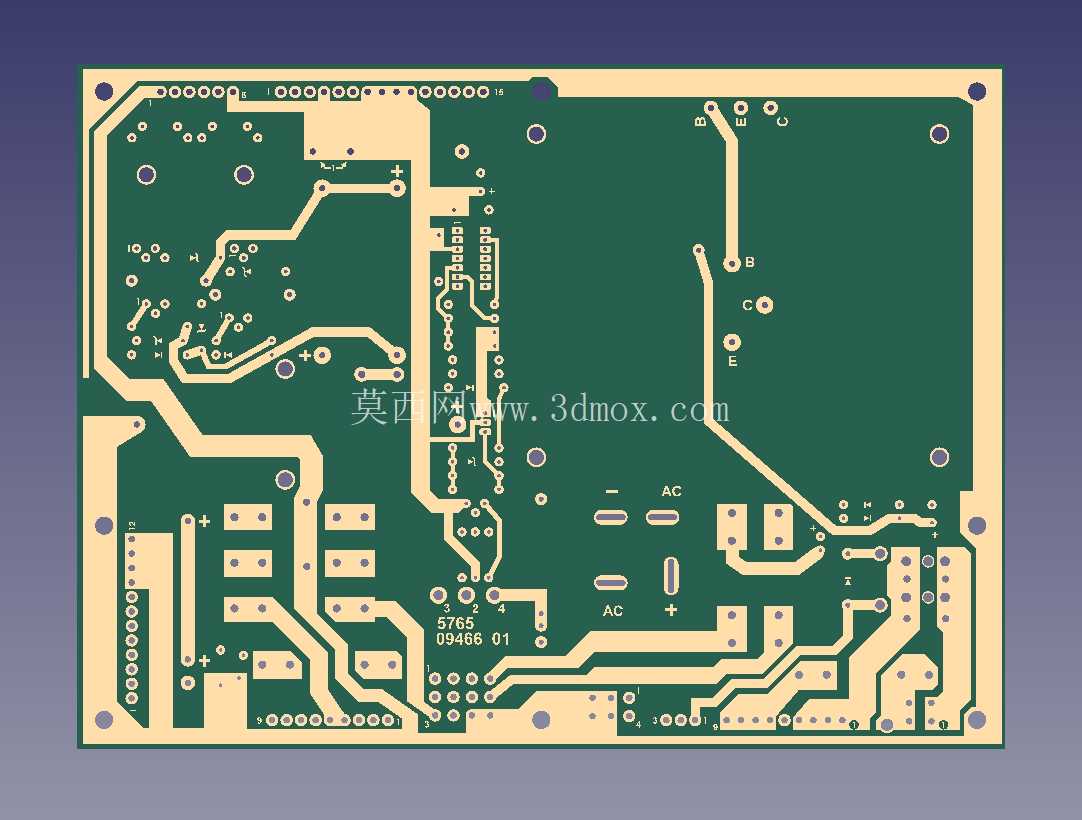

　　板上标注的AC输入点位、直流输出点位清晰明确，每个接线点位旁边都预留了丝印标识空间，生产时可以直接印刷对应点位的电压参数标识，避免组装或维修时出现接线错误。对于三维建模从业者而言，这款PCB模型可以完整还原板上的走线轮廓、安装孔位、元件封装位置，在做弹球机整机结构装配验证时，可以直接将该PCB模型导入整机装配体中，验证板体与电源仓壳体、周边线束、散热结构的干涉情况，提前排查结构设计中存在的安装间隙不足、接插件对位不准等问题，减少实物打样阶段的修改次数。从结构设计细节来看，板上的元件高度都做了统一管控，最高元件的高度不超过电源仓内部的净空高度，安装后不会出现元件顶到仓盖的问题，板边的走线距离板边预留了足够的工艺边宽度，满足PCB生产加工的工艺要求，不会出现加工时线路破损的问题。
