输送线配套气动升降旋转换向台

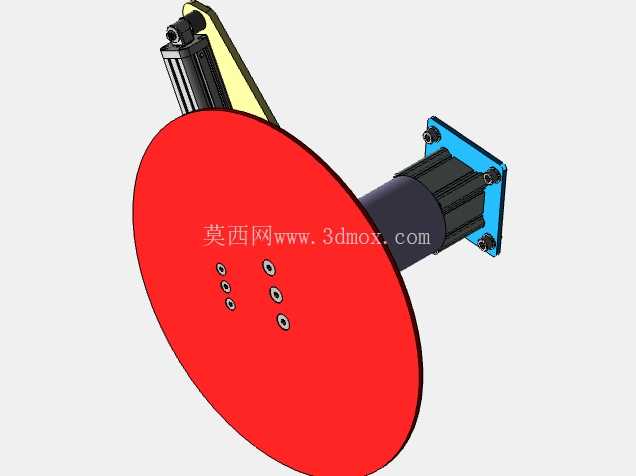

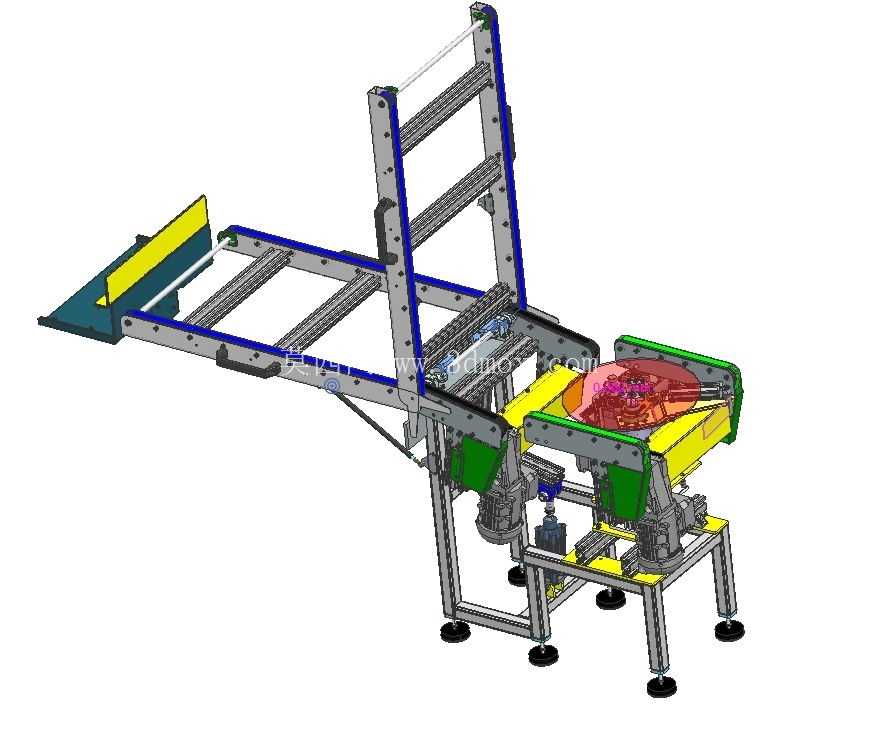

在轻工包装、电子组装、小件汽配加工的自动化输送线布局中，经常会遇到主线与支线输送方向垂直、或者工件需要转面完成后续工序的工位，常规的顶升移栽机构要么结构厚重占用空间大，要么依赖电动或液压驱动，配套的管线、泵站布置会增加整条线的运维复杂度，这款纯气动驱动的升降旋转台就是针对这类中轻载输送场景开发的换向单元。从实际落地的工况来看，这类转台通常嵌入在皮带线或滚筒线的缺口位置，安装时需要保证台面上的输送面与前后主线的输送面高度差控制在±0.5mm以内，避免工件输送时出现卡滞、磕碰，设备的机架采用工业铝型材搭配钣金连接件组装，底部配置可调脚杯，可适配地面不平整的车间安装环境，整体安装边界的宽度与常规400mm幅宽的输送线匹配，长度方向预留了足够的工件暂存空间，不需要额外对原有输送线做大规模裁切改造。

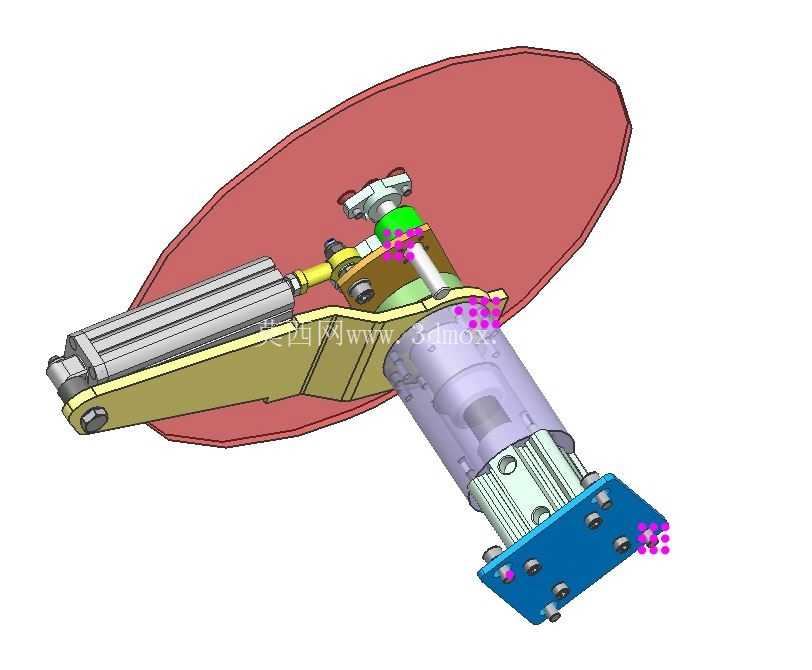

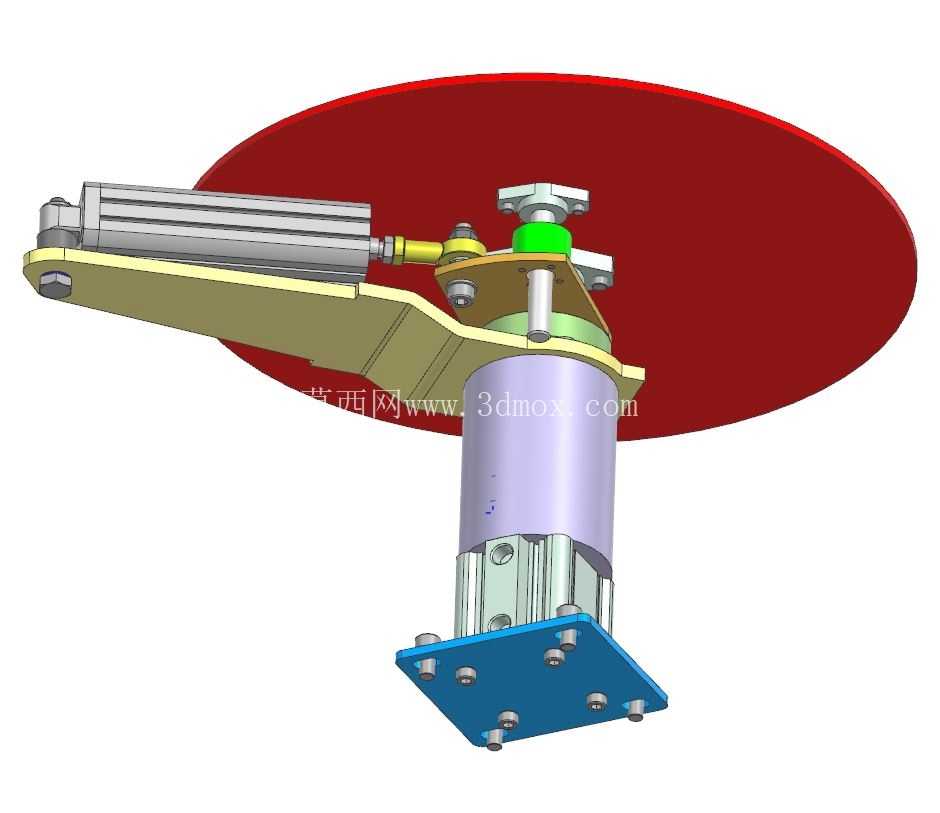

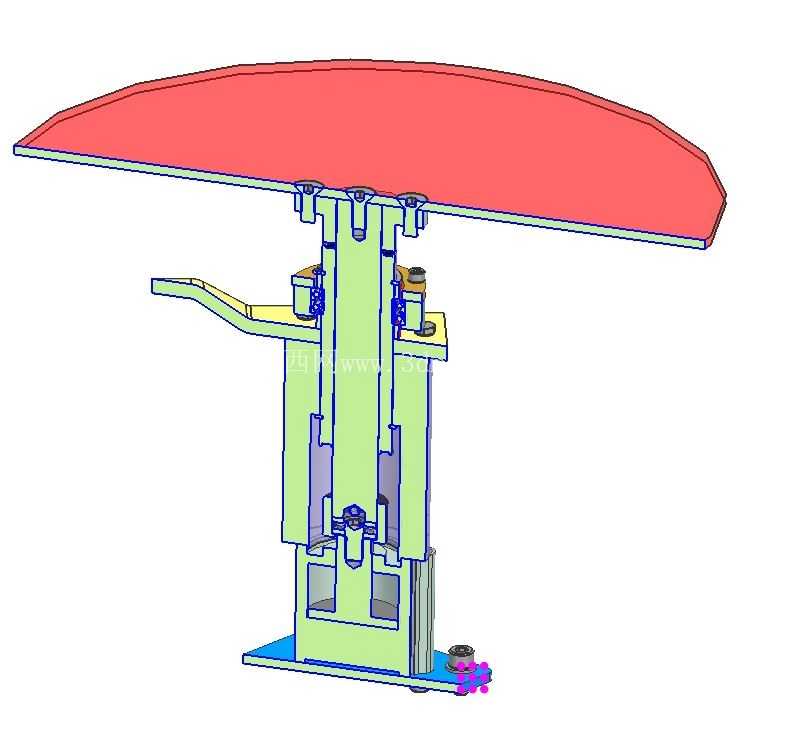

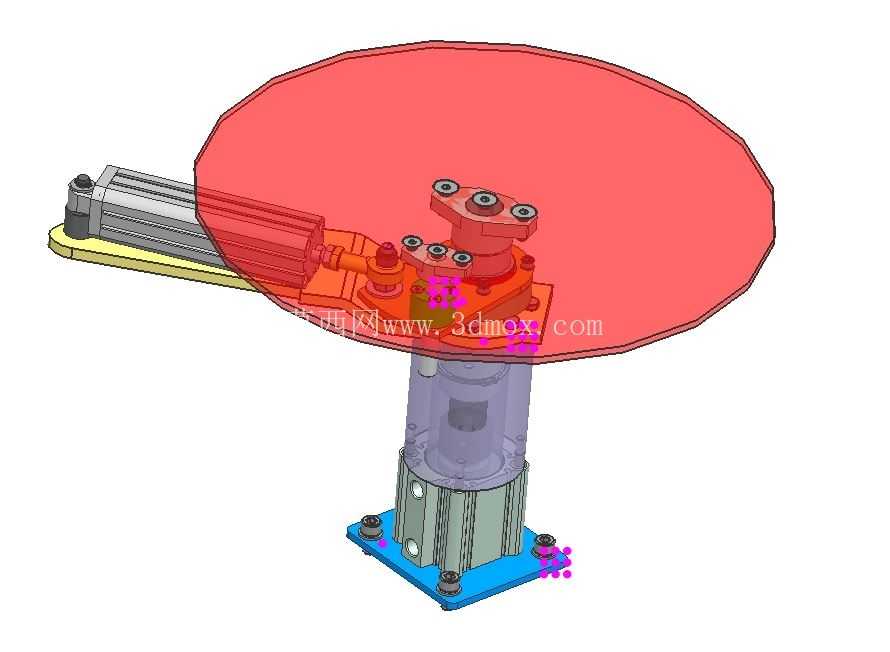

整个机构的动力逻辑完全围绕气动回路设计，没有配置电机、液压缸这类需要额外配套电控或液压源的元件，升降动作采用带导杆的三轴气缸承担，导杆的存在可以抵消工件偏载带来的侧向力，避免旋转过程中出现台面倾斜，旋转动作则采用齿轮齿条式气动摆动缸驱动，转角精度可以控制在±1°范围内，满足绝大多数输送换向的角度要求，两个动作的气路通过顺序阀联动，不需要编写复杂的PLC控制逻辑，只需要接入生产线常规的0.5-0.7MPa压缩气源，就可以实现“工件到位-台面顶升-旋转换向-台面下降-工件送出”的完整动作循环，对于改造类项目来说，接入门槛非常低。

从结构设计的细节来看，旋转台面的承载面采用和主线一致的流利条或滚筒配置，根据输送工件的材质可以灵活替换，避免工件表面被刮伤；机架的竖直段预留了多组安装孔位，可以根据现场输送线的实际高度调整升降行程，适配不同高度差的线体对接需求；所有气动元件都布置在机架的内侧区域，外部加装透明亚克力护罩，既可以避免车间内的灰尘、切削碎屑落到气路接头上造成漏气，也不会遮挡运维人员观察元件运行状态的视线。和市面上常见的电动旋转台相比，这款纯气动结构的零件数量减少了近40%，没有易损耗的电机碳刷、编码器这类精密元件，日常维护只需要定期检查气路接头是否漏气、气缸导杆是否需要补充润滑脂即可，运维成本不到同规格电动转台的三分之一。

在实际选型匹配时，需要注意这款转台的适用负载范围在30kg以内，适合电子元器件、盒装食品、小型注塑件这类轻型到中型负载的输送换向场景，如果是重型工件的换向则需要更换更大缸径的气缸、加固机架焊接结构；安装时需要在台面对接的输送线位置配置到位检测传感器，传感器信号直接接入气路的电磁阀控制端，不需要额外的中继控制模块，整体接线布管的工作量非常小，非常适合旧线改造时快速加装换向工位，也可以多台串联布置在输送线的不同节点，实现多方向的工件分流输送，整个机构的三维建模过程中，所有铝型材、气缸、紧固件都采用标准件库调用，非标加工件只有少量的连接钣金和台面安装板，加工难度低，生产组装周期短，能够快速响应项目的交付需求。
