多工位注塑机配套输送分拣产线设计

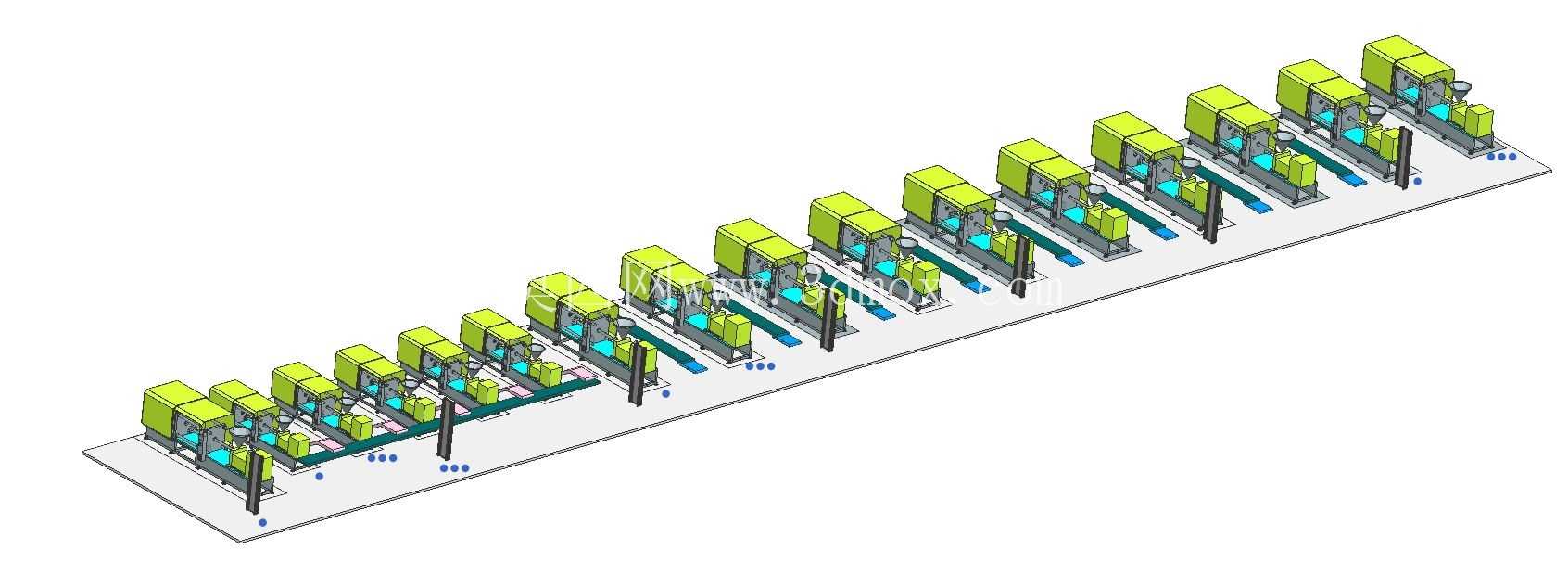

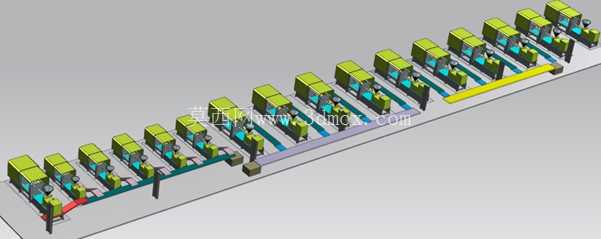

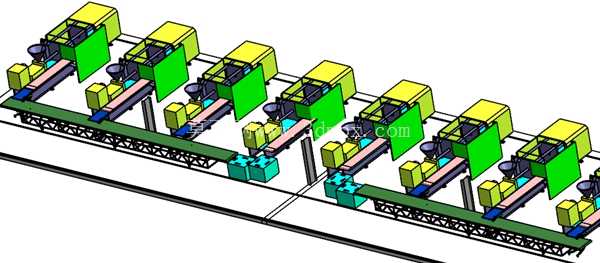

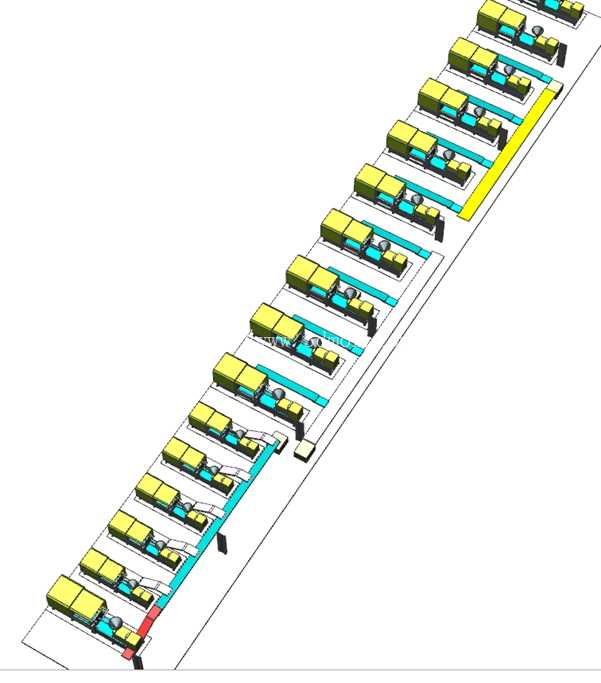

　　这套多工位注塑机配套输送分拣产线，主要面向注塑车间的批量塑件生产后段转运场景，适配车间内多台同规格或相近规格卧式注塑机的并排排布工况，解决单台注塑机独立取件堆垛带来的人工转运效率低、工位间物流路径交叉、塑件周转磕碰损伤的实际问题。从整体布局来看，产线采用双列注塑机沿主输送线两侧排布的结构，主输送线采用带挡边的绿色平皮带结构，架设在离地一定高度的型钢桁架上，桁架底部预留足够的人员通行与物料小车通行空间，避免输送线阻断车间横向物流通道。每台注塑机的出料位置都配套独立的短距接驳输送段，接驳段与注塑机开合模区域的安全距离经过校核，既不会干涉注塑机的安全门开合、机械手取件动作，也能保证机械手取出的塑件可以平稳放置在接驳皮带上，不会出现掉落卡滞的问题。接驳段末端设置了导向挡条与分料拨块结构，当塑件从接驳段输送到主输送线时，拨块会根据塑件的规格、对应机台的生产批次，将塑件导向主输送线的对应分拣区域，避免不同机台、不同批次的塑件出现混料。

　　在设计思路上，这套产线优先考虑了注塑车间的实际工况适配性：注塑机周边区域温度相对较高，且偶尔会有脱模剂、冷却水溅出，因此输送线的皮带选用耐温、耐油污的PVC材质，机架采用型材拼接结构，所有紧固件都做了防锈处理，避免长期在车间环境下出现锈蚀卡滞。每段接驳输送线都配置独立的驱动单元，可单独调整输送速度，匹配不同注塑机的生产节拍——当某台注塑机生产周期较长、出件频率低时，可降低对应接驳段的运行速度，减少空转能耗；当机台切换为短周期薄壁塑件生产时，可提高接驳段速度，避免塑件在接驳段堆积。主输送线的驱动单元配置了变频调速模块，可根据整条产线的开机机台数量、总出件频率调整整体运行速度，保证线体上的塑件间距保持在合理范围，不会出现堆叠拥堵。

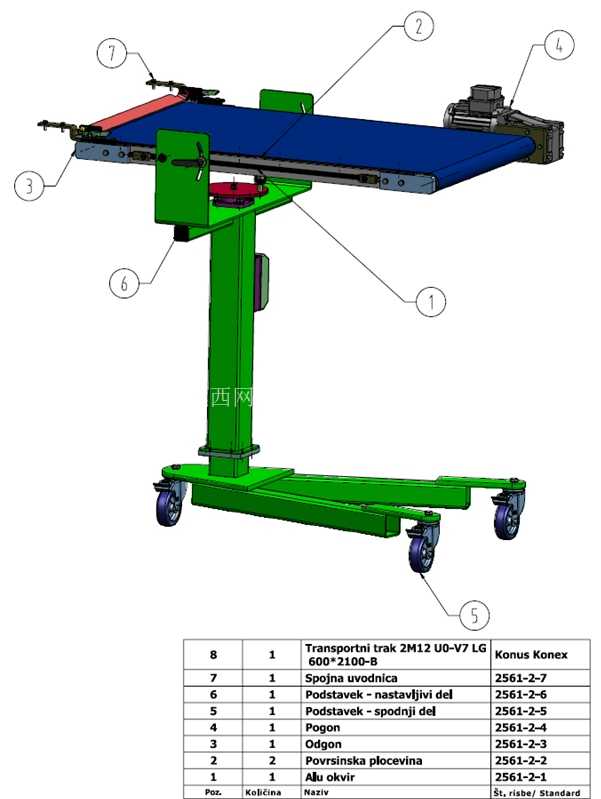

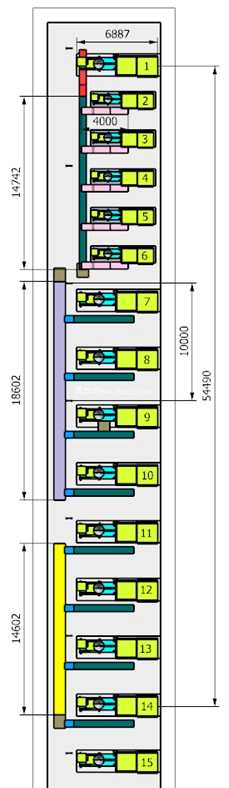

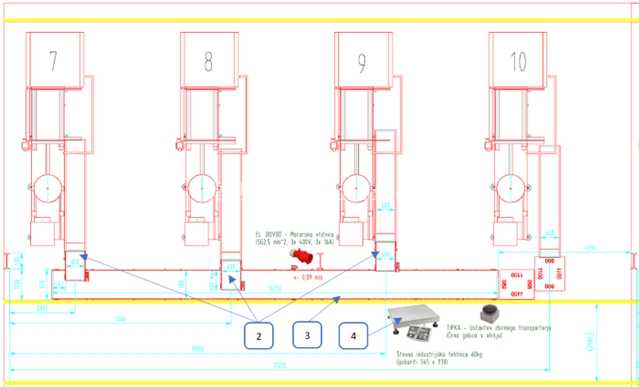

　　从安装边界来看，主输送线的总长度可根据车间内排布的注塑机数量灵活调整，单段标准桁架长度为2米，可通过增减标准段适配6台、8台、10台等不同数量的注塑机排布需求；线体整体高度可通过桁架底部的可调脚杯进行微调，适配不同高度规格的注塑机出料口高度，可调范围在100毫米以内，可抵消车间地面的平整度误差。每台注塑机对应的接驳段长度固定为1.2米，宽度根据注塑机的最大成型塑件尺寸设计，可覆盖大部分常规民用塑件、工业结构件的尺寸转运需求，接驳段与主输送线的衔接处采用圆弧过渡导向板，避免塑件在转接位置出现卡滞、刮擦。产线的分拣端设置在主输送线的末端，配套对应的集料箱位置，不同批次的塑件会沿导向结构滑入对应的集料容器内，减少人工分拣的工作量。

　　在安全设计上，所有输送线的转动部位都设置了可拆卸的安全防护罩，线体侧边预留了急停按钮的安装位，可在每台注塑机操作侧就近安装急停装置，出现异常时可随时停止对应段或整条线体的运行；线体桁架的承重经过校核，除了输送线自身重量与塑件重量外，还可承载检修人员的踩踏重量，方便后期对线体上部的驱动部件、皮带进行维护更换。整套产线的结构没有采用复杂的定制化铸件，大部分结构件都采用标准型材与标准输送配件，后期维护时可快速更换易损件，减少停机维护时间，适配注塑车间连续化生产的需求。
