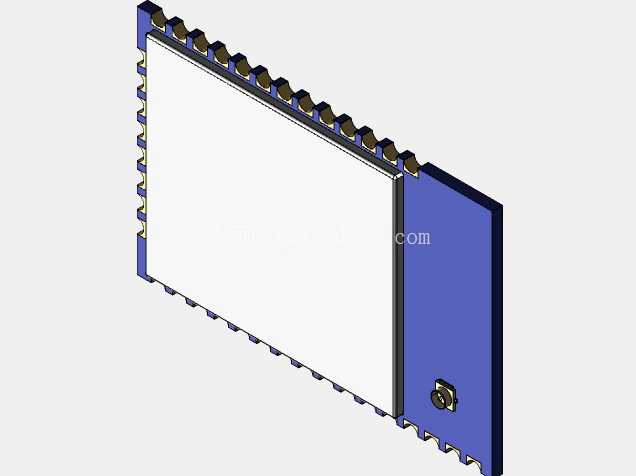

Xbee SX无线数传模块开发板结构建模

项目分类:通讯工具类 发布时间:2026-02-28 ID:1145016
  • Xbee SX无线数传模块开发板结构建模

  在工业无线传感网络搭建、嵌入式设备通讯调试场景中,这类Xbee SX模块是常用的远距离数传核心部件,很多做物联网终端、工业数据采集节点的结构工程师,在做整机布局时都需要先拿到模块的精准三维模型,才能提前规划PCB安装位、外壳避让空间以及天线布局位置,避免后期打样出现干涉问题。这个模型还原了模块的核心结构特征,两侧的排针引脚按照实际2.0mm标准间距排布,建模时特意保留了排针的实际伸出长度,方便设计人员在堆叠安装时计算上下板的层间距离,不会出现排针长度不足或者顶到上层元器件的问题。

  模块主体的PCB板厚度按照常规1.6mm板厚建模,板边的定位缺口位置完全匹配实际产品的卡扣定位尺寸,做嵌入式安装槽设计时可以直接参考这个缺口尺寸做限位筋,不需要额外再查二维规格书核对安装边界。模块侧面的U.FL天线座位置做了精准还原,包括座子的凸起高度、焊盘位置都和实物一致,设计外壳时可以精准预留天线馈线的走线路径,避免馈线被外壳压折影响信号传输。从设计思路上看,这个模型没有做过度的细节冗余,去掉了PCB表面丝印、微小阻焊层细节这些对结构设计没有参考价值的特征,保留了所有和安装、干涉校验相关的核心尺寸:模块整体长宽尺寸严格对应实物规格,排针的引脚长度、板端的安装高度、天线座的突出高度都做了1:1还原,既不会因为模型过于复杂导致装配时卡顿,也不会因为细节缺失导致结构设计出错。

  在实际设备应用中,这类模块常被安装在工业采集终端的主板侧边,或者通过排针直接插在主控板的扩展座上,模型里特意标注了排针下方的净空区域,设计人员在排布主控板元器件时可以直接参考这个净空范围,避免在模块下方放置过高的电容、接插件等元器件,导致模块插装后被顶起出现接触不良的问题。另外模块尾部的固定孔位置也做了准确建模,对于需要做抗震设计的工业设备,可以直接参考这个孔位设计固定柱,用螺丝将模块额外固定在壳体上,避免设备在震动环境下长期工作出现排针松脱、接触不良的故障。做户外通讯节点设计时,还可以参考这个模型的整体外形尺寸设计防水外壳的内部腔体,预留出模块周围的绝缘间隙,避免腔体过小挤压模块元器件造成短路,同时也能提前计算密封圈的布置位置,不会因为模块尺寸预估错误导致外壳合模时压到模块。很多刚接触无线模块结构设计的工程师容易忽略排针的倒角细节,这个模型里排针端部做了和实物一致的导入倒角,在做虚拟装配时可以真实模拟插装过程,不会出现模型干涉但实际能装配的误判,也能提前发现排针对位偏移的问题,优化扩展座的位置公差。

  对于做模块化设备的团队来说,这个模型可以直接导入到整机装配体中,和主控板、外壳、电池仓等部件做干涉检查,提前发现布局上的冲突,比如天线座旁边是否有金属遮挡影响信号,排针旁边是否有结构筋挡住插装路径,模块上方是否有足够的空间方便后期调试时插拔模块。在做教学演示或者方案汇报时,这个简化模型也能清晰展示模块的安装方式和接口位置,不需要打开复杂的原厂详细模型就能快速完成布局方案展示,提升方案沟通的效率。建模时还考虑了不同软件的装配兼容性,所有特征都是基于基础拉伸、切除命令生成,没有复杂的曲面特征,导入到不同三维软件中不会出现特征丢失、破面的问题,结构工程师拿到手可以直接修改局部特征适配自己的设计需求,比如调整排针长度适配不同的板间距离,或者在模型基础上添加自定义的固定结构,不需要从零开始建模节省大量的前期建模时间。
