嵌入式PTC06摄像头模组结构设计

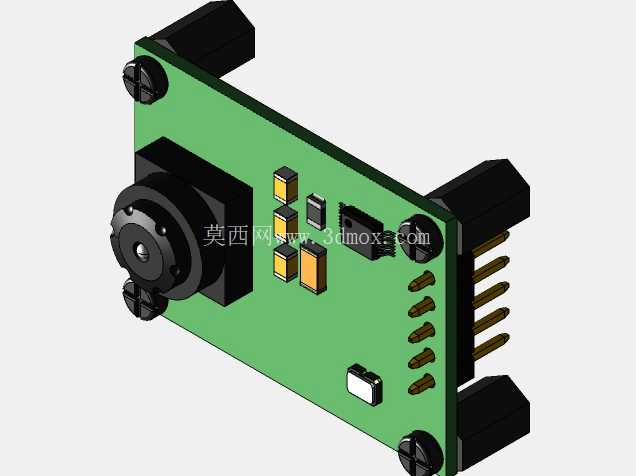

　　这款板载式摄像头模组的结构设计，完全围绕嵌入式视觉采集场景的实际安装需求展开，在做结构排布的时候最先考虑的是狭小设备内部的安装兼容性，没有采用冗余的外壳结构，直接以PCB基板作为整个模组的承载主体，四个角位预留的沉头安装孔位，刚好适配M2规格的固定螺丝，安装时可以直接锁附在设备内部的安装柱上，不需要额外设计转接支架，能大幅压缩整机内部的空间占用。镜头部分采用了可调焦的螺纹镜座结构，镜座通过SMT工艺焊接在PCB板对应位置，镜头外圈的调焦齿圈做了防滑处理，组装调试的时候不需要专用工装，用手或者小型镊子就能转动调整焦距，调整到位后可以点胶固定，避免设备运行过程中受震动影响出现焦距偏移的问题。PCB板上的元器件排布做了充分的电磁兼容考量，电源回路的滤波电容全部靠近镜头侧的供电引脚布置，大容量的钽电容和小容量的陶瓷电容组合排布，能有效滤除电源纹波对图像传感器的干扰，避免成像出现水波纹或者噪点过多的问题。信号回路的走线全部做了等长处理，排针接口布置在PCB板的短边侧，采用2.54mm间距的直插排针，一共8个引脚，分别对应电源、地、时钟、数据以及控制信号，引脚定义兼容主流的单片机和嵌入式开发板接口，不需要重新做引脚映射就能直接对接。

　　整个模组的外形做了切角处理，靠近排针的两个角位做了45度斜切，避免安装时和设备内部的其他结构件出现干涉，PCB板厚度采用常规的1.6mm规格，板边没有突出的元器件，所有贴片元件的高度都控制在排针高度以下，叠装的时候不会和上层的电路板出现磕碰。两侧突出的黑色塑料定位柱是和安装孔位同轴设计的，安装时可以先卡入设备安装板的定位孔里做预固定，不用手扶就能对准螺丝孔位，能有效提升组装环节的效率。镜头部分的突出高度经过精准核算，从PCB板面到镜头最前端的距离控制在12mm以内，设备外壳只需要开对应尺寸的通光孔就能让镜头完全露出，不需要额外加高镜头窗口的凸台，能让设备外壳的外观面保持平整。

　　板载的状态指示灯布置在PCB板靠近边缘的位置，安装后刚好对应设备外壳的指示灯位，不需要额外加导光柱就能直接看到工作状态，减少了组装的物料清单。整个模组的结构没有易损的活动部件，除了调焦环节需要转动镜头外，其他部分全部采用焊接固定，抗震动性能满足工业级设备的使用要求，可以用在移动巡检设备、小型智能终端、嵌入式视觉检测工位等场景，不管是做前期方案验证的原型机开发，还是做量产阶段的结构参考，都能直接复用这套排布逻辑，不需要重新调整元器件位置和安装孔位，能大幅缩短硬件开发的结构设计周期。

　　在做建模的时候，所有元器件的尺寸都按照实际物料的规格书1:1绘制，排针的插针长度、电容的高度、镜座的外径都和实物完全一致，导入装配体的时候不需要做尺寸修正，就能直接检查和周边结构的干涉情况，镜座的调焦螺纹也做了细节还原，做运动仿真的时候可以模拟调焦过程中镜头的前后移动行程，确认镜头移动到最前端和最后端的时候，不会和外壳或者其他元器件发生碰撞。安装孔位的沉头深度也按照实际螺丝的头厚做了设计，锁附螺丝后螺丝头不会高出PCB板面，不会和背面的结构件产生干涉，整个模组的所有结构边界都做了公差预留，PCB板的外形尺寸公差按照±0.1mm控制，安装孔位的位置公差按照±0.05mm控制，能满足SMT贴片和组装的工艺要求，不会出现孔位错位或者元器件贴装偏移的问题。
