87mm外径七叶片真空吸尘叶轮结构设计

　　在手持真空吸尘设备的动力端设计中，叶轮作为产生负压的核心做功部件，其气动外形、叶片排布与结构强度直接决定整机的吸尘效率、运行噪音与连续工作寿命，这款外径87mm的七叶片叶轮，正是面向家用便携吸尘器、小型桌面除尘设备这类对安装空间、负压输出有均衡要求的场景开发的离心式做功部件。从实际工况适配来看，这类小直径叶轮通常匹配高速直流无刷电机，工作转速区间多在3万转到8万转之间，因此设计阶段首先要平衡气动效率与结构动平衡：七片叶片采用等距非对称后倾排布，既避免了等距叶片在高速旋转时产生的固定频率气动啸叫，也能在有限的叶轮直径下最大化气流的离心加速路径，让进入叶轮中心的空气能在叶片流道内获得足够的离心力，从叶轮外缘甩出后进入蜗壳形成稳定负压。

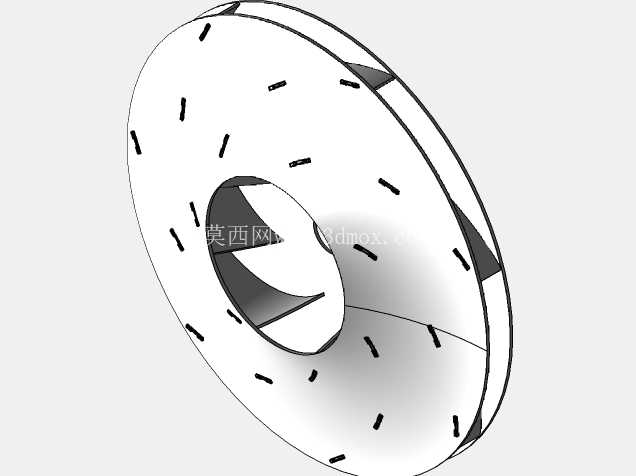

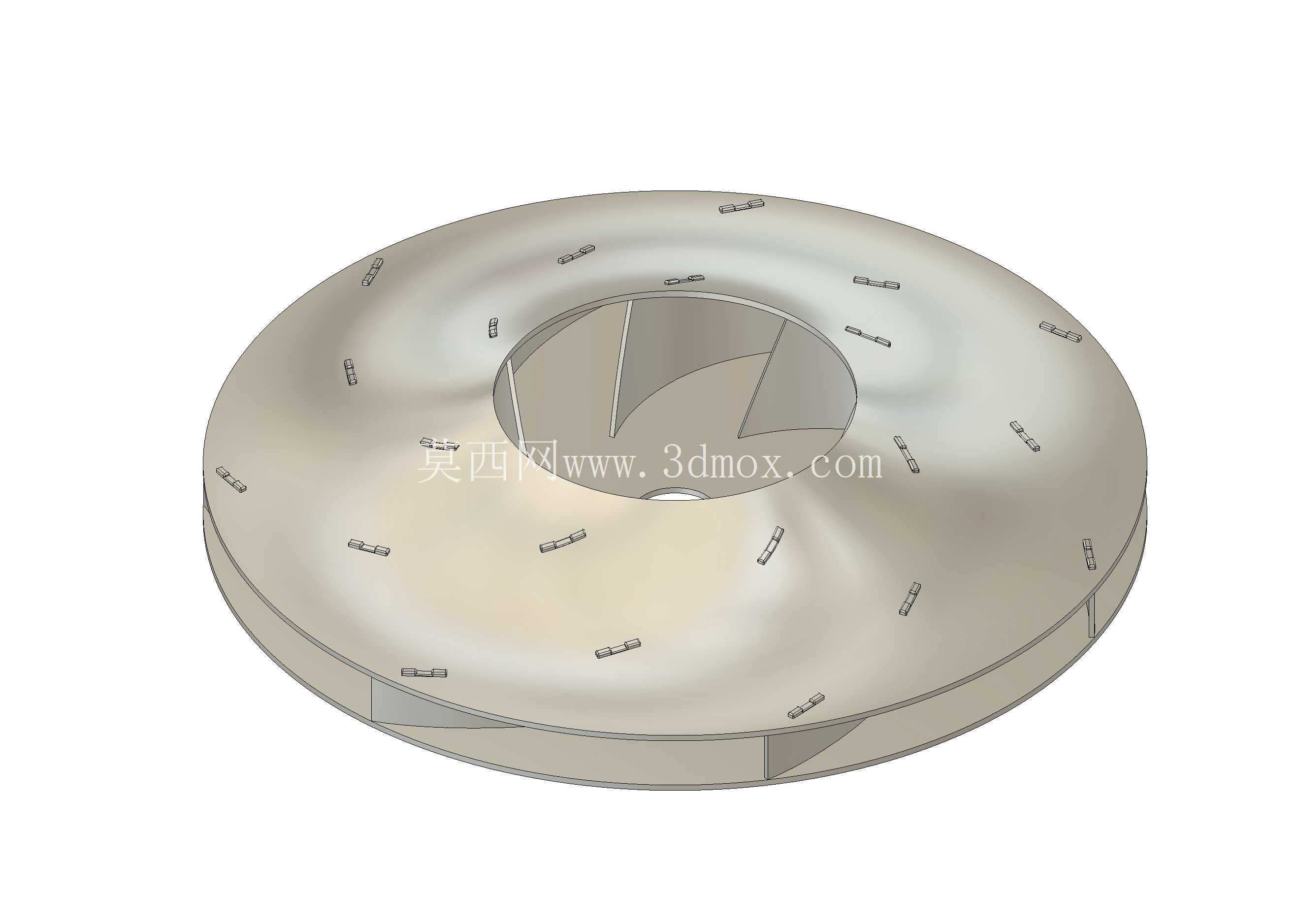

　　叶轮的整体外形为圆盘式闭式结构，上盖板与下盖板之间的叶片流道做了顺滑的圆弧过渡，没有直角突变结构，一方面能减少气流在流道内的湍流损失，提升负压输出效率，另一方面也能避免长期工作中灰尘纤维在直角缝隙处堆积，造成叶轮动平衡失效引发震动。从安装边界来看，叶轮中心设置了与电机输出轴匹配的定位安装孔，孔位周边做了局部加厚处理，应对高速旋转时的轴孔配合应力，避免长期启停过程中轴孔出现磨损扩孔的问题；叶轮总厚度控制在适配小型吸尘设备电机仓的尺寸范围内，外缘与蜗壳内壁的配合间隙预留了合理的装配公差，既不会因为间隙过大造成气流回流损失负压，也不会因为间隙过小在叶轮出现微量形变时发生擦碰异响。

　　在实际应用场景中，这类叶轮除了适配家用手持吸尘器，也可用于小型工业桌面除尘笔、3D打印机配套除尘装置、电子元器件焊接烟雾抽吸设备这类对负压值要求中等、对设备体积重量有严格限制的产品，相比六叶片或八叶片的同尺寸叶轮，七叶片的设计在气动效率与运行噪音之间找到了更优的平衡点：叶片数量过少会导致气流脉冲增大，运行时的风噪明显提升，叶片数量过多则会增加叶轮自身重量，提升电机启动负载，同时缩小流道宽度，更容易被大颗粒灰尘堵塞。设计过程中针对叶轮的叶片倾角做了多轮迭代验证，后倾角度的选择既保证了气流甩出时的方向与蜗壳流道的匹配度，也能降低电机的轴功率损耗，让相同功率的电机能输出更高的负压值；叶轮外缘的小凸点结构是做动平衡校正时的配重残留位，在高速叶轮的生产过程中，完成初加工后都需要通过动平衡仪检测，在对应位置去除或添加微量配重，将叶轮的动平衡剩余量控制在允许范围内，避免高速旋转时产生径向震动传导到设备外壳，影响用户使用手感。

　　从材料适配角度，这类叶轮通常采用改性ABS或铝合金材质加工，塑料材质能满足家用设备的轻量化与成本控制需求，铝合金材质则可适配更高转速的工业级应用场景，两种材质下的结构壁厚都做了等强度设计，在保证高速旋转时结构强度足够、不会出现叶片形变或碎裂的前提下，尽可能去除多余材料降低叶轮自身转动惯量，让电机启停响应更快，也能降低电机的持续工作负载。叶轮的上下盖板边缘做了卷边强化处理，避免高速旋转时盖板边缘在离心力作用下出现外翻变形，同时也能提升外缘的结构刚度，减少气流激励下的盖板共振噪音。在设备装配环节，这款叶轮的安装定位面做了平面度公差控制，装配后叶轮端面与电机轴的垂直度能得到有效保证，不会出现叶轮偏摆导致的蜗壳擦碰问题，中心轴孔的配合公差选用过渡配合，既方便生产线上的快速压装，也能保证长期高速旋转时不会出现轴孔打滑丢转的问题。
