带脚轮多层挂臂工业移动置物机架

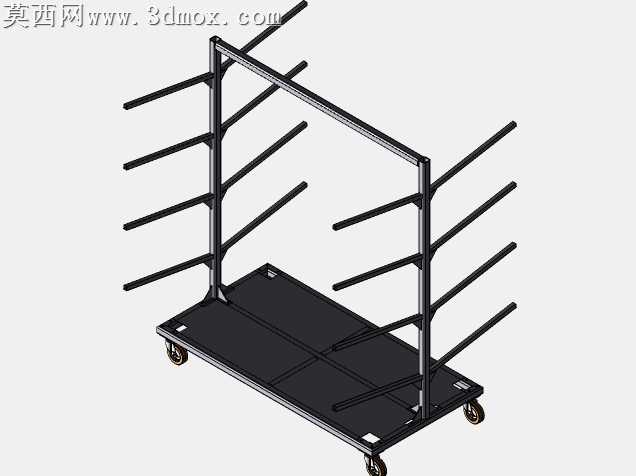

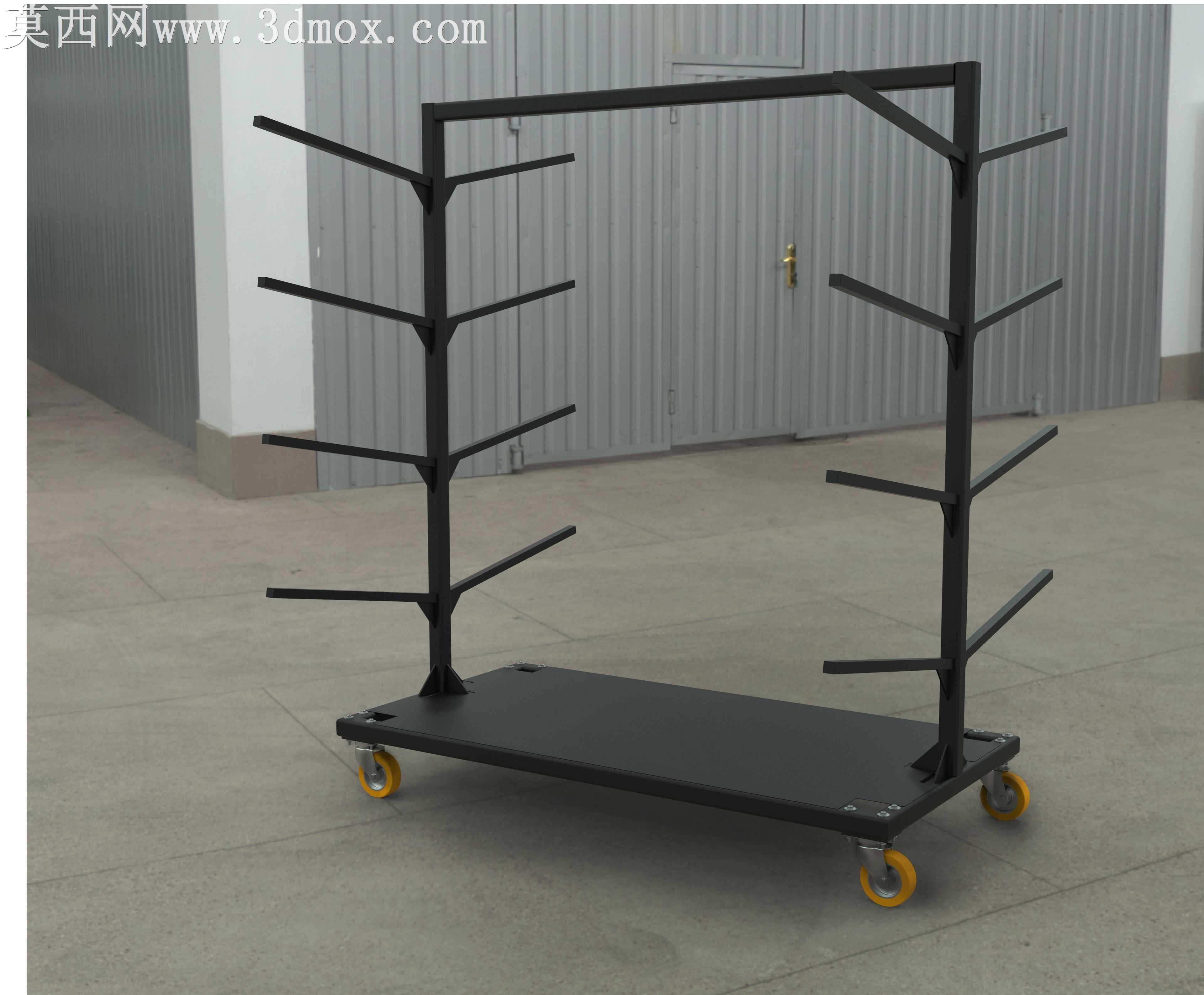

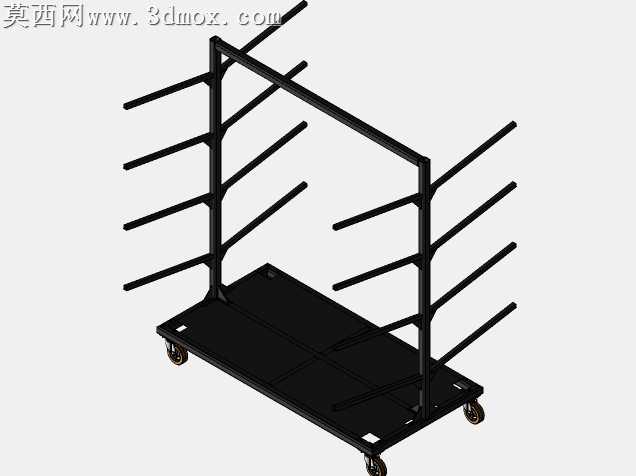

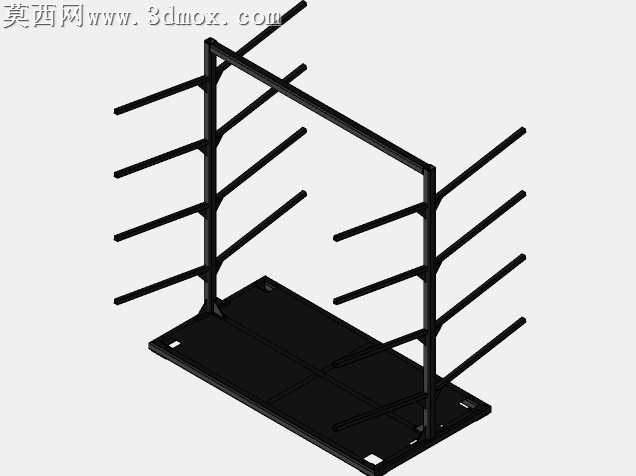

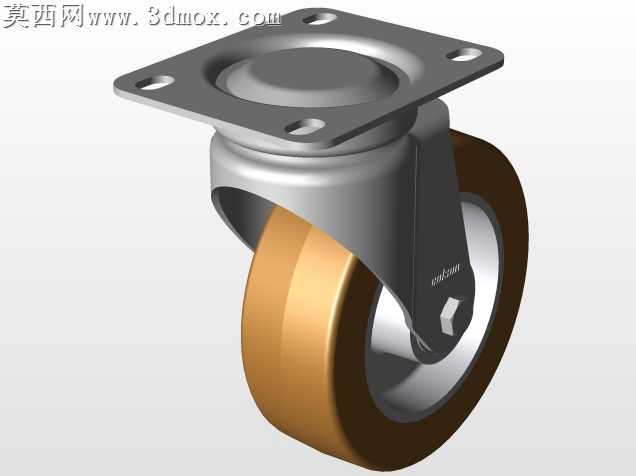

本作品为工业生产场景使用的移动式物料挂放机架，采用三维参数化建模完成整体结构设计，建模过程严格遵循实际工业使用的尺寸规范，设定机架整体长度为1600毫米、宽度为850毫米、整体高度为1920毫米，所有结构件的尺寸比例均经过合理性校验，确保模型可直接对接实际生产加工需求。建模阶段首先搭建底部承载平台的基础轮廓，采用加厚矩形钢板作为底部承载基体，对平台边缘做圆角钝化处理，避免使用过程中出现剐蹭风险；底部四角配置万向脚轮结构，建模时还原脚轮的转动支架、轮体、安装固定座的完整结构，确保脚轮可实现360度转向，满足机架灵活移动的使用需求。主体支撑部分采用两根对称布置的立式方管立柱作为主承载结构，立柱与底部平台之间加装三角形加强筋结构，通过焊接约束模拟实际连接强度，提升整体结构的抗形变能力；两侧立柱上对称布置四层向外延伸的斜向挂臂，挂臂采用圆管弯折成型，末端做上翘限位设计，可有效防止挂放的长条形物料、管材、工装挂件出现滑落问题，挂臂与立柱之间采用满焊连接的结构设计，每层挂臂的间距经过合理规划，可适配不同长度规格的物料挂放需求，充分利用垂直空间提升置物容量。顶部设置横向连接方管将两根立柱顶端进行刚性连接，同时在立柱与顶部横梁的连接处加装斜向支撑筋，进一步强化整体框架的结构稳定性，避免机架移动过程中出现框架晃动、变形的问题。材质与渲染阶段，整体机架采用哑光黑色金属喷塑材质，还原工业仓储设备的真实质感，对金属表面做细微的颗粒质感处理，模拟实际喷塑工艺的表面效果；脚轮部分采用黄色聚氨酯轮面搭配灰色金属支架的材质搭配，与黑色机架主体形成清晰的视觉区分，渲染时采用工业厂房室内环境光，添加柔和的地面阴影效果，真实还原机架在实际生产车间中的使用状态。整体设计兼顾移动灵活性与结构承载能力，开放式的挂臂结构搭配底部平面置物平台，可同时满足长条形物料挂放、零散工件平面放置的双重置物需求，适用于生产车间物料周转、工位旁工具存放、仓储区域分类置物等多种工业场景，模型结构完整无缺失面，各部件装配关系清晰，可直接用于工程出图、生产指导、场景搭建等多种用途。
