翼展1300毫米飞翼布局航模结构设计

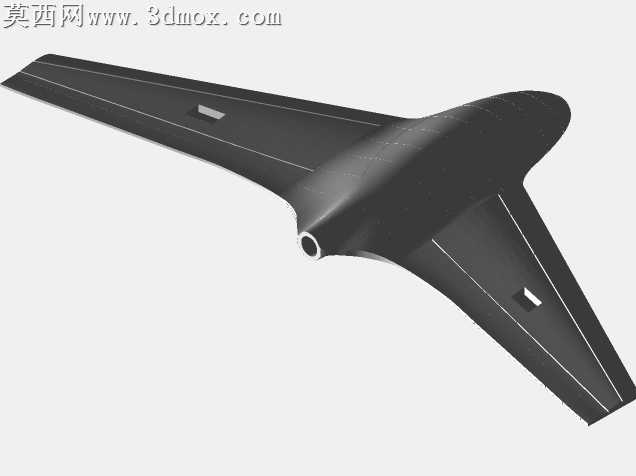

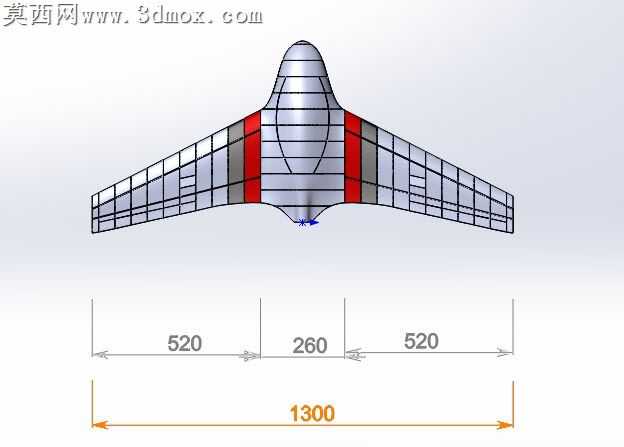

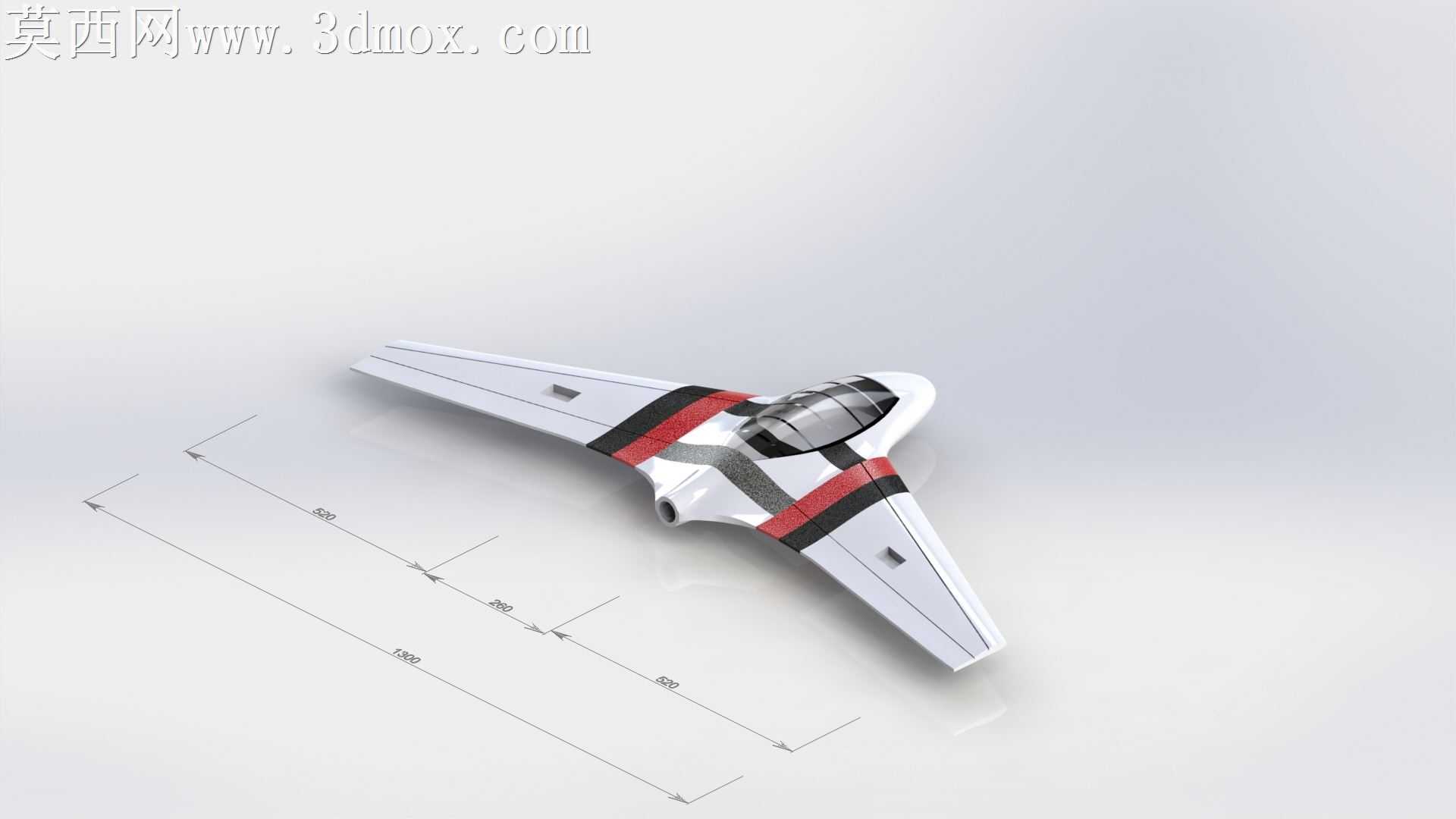

本作品为飞翼布局航模的三维结构设计，整体采用无尾飞翼气动布局，总翼展尺寸为1300毫米，其中机身段宽度260毫米，左右单侧机翼长度各为520毫米，整体布局对称规整，符合飞翼航模的气动设计要求。建模过程中首先搭建整体气动外形基准，以对称中心线为基准绘制机身与机翼的融合曲面，保证机身与机翼过渡顺滑无明显折角，还原飞翼布局低阻力的气动特性。结构建模阶段，按照航模实际组装逻辑拆分构件，首先绘制机身主体的承力框架，沿机身纵向布置多道横向隔框，同时沿翼展方向布置贯穿机翼与机身的主梁结构，机翼部分按照常规航模结构设计翼肋排布，每侧机翼均匀布置多道翼肋，翼肋外轮廓与翼型曲面完全贴合，保证蒙皮铺设后能够维持精准的翼型形状。机身两侧设置有醒目的红色条状标识区域，建模时通过曲面分割功能单独划分该区域，便于后续渲染时赋予差异化材质。渲染阶段，主体承力结构部分赋予哑光银灰色金属质感材质，模拟轻木框架加蒙皮的航模真实质感，红色标识区域赋予高饱和度正红色哑光材质，与主体银灰色形成清晰视觉区分，整体渲染效果简洁明了，能够清晰展示内部框架的排布逻辑。设计思路上，该飞翼航模采用对称布局保证飞行稳定性，翼肋与主梁的排布兼顾结构强度与轻量化需求，整体尺寸适配常规电动航模的动力配置，机身头部预留动力设备安装空间，机身中部可布置电池与飞控设备，机翼后缘预留操纵舵面的安装位置，整体结构拆分合理，能够直接用于航模的切割加工与组装制作，框架式的结构设计既能够保证整机的结构刚度，又能尽可能降低整机重量，适配飞翼航模的飞行性能需求。
