手动链式传动辊弯成型设备结构设计

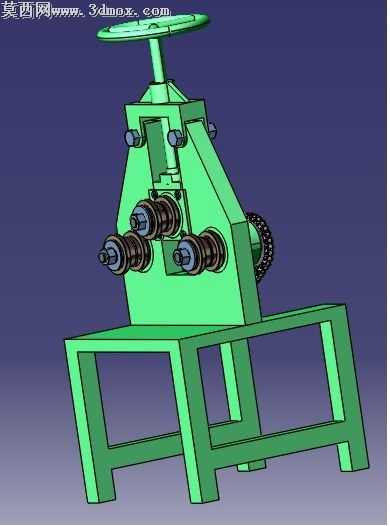

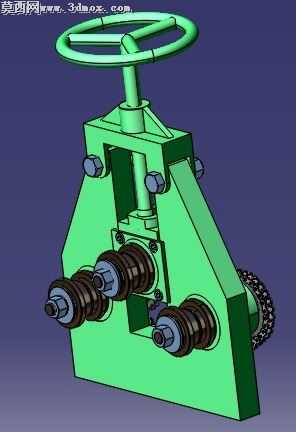

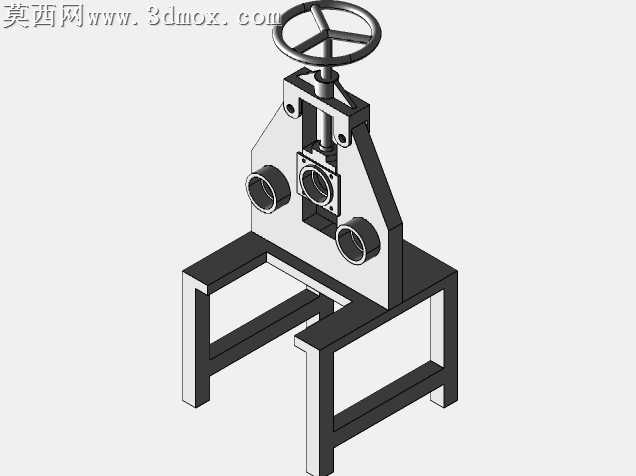

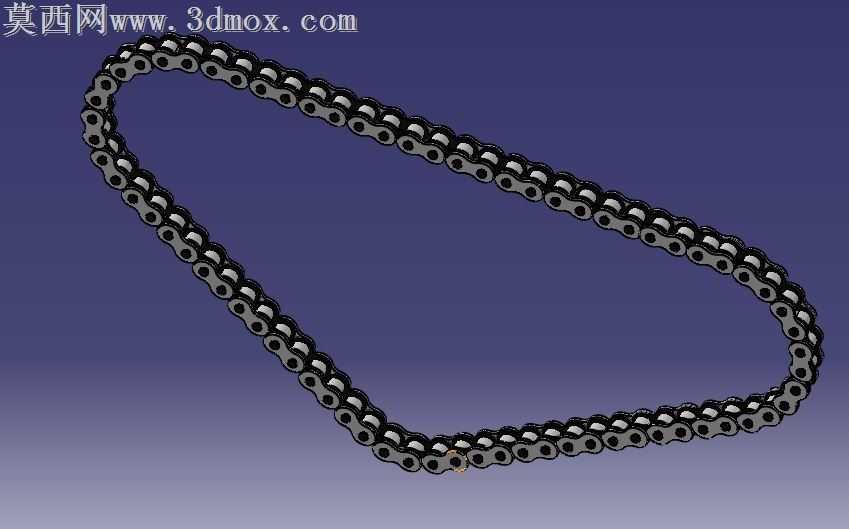

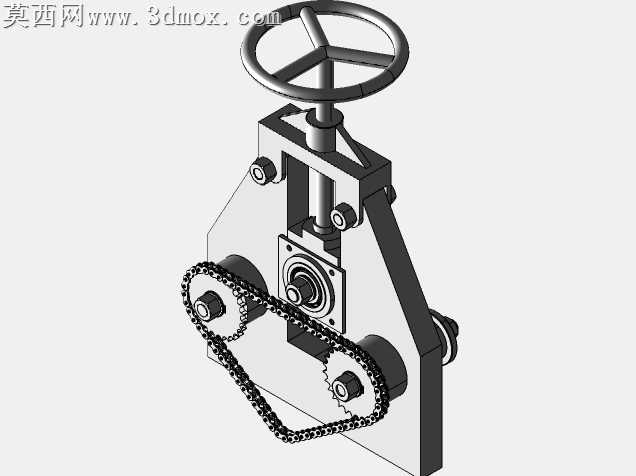

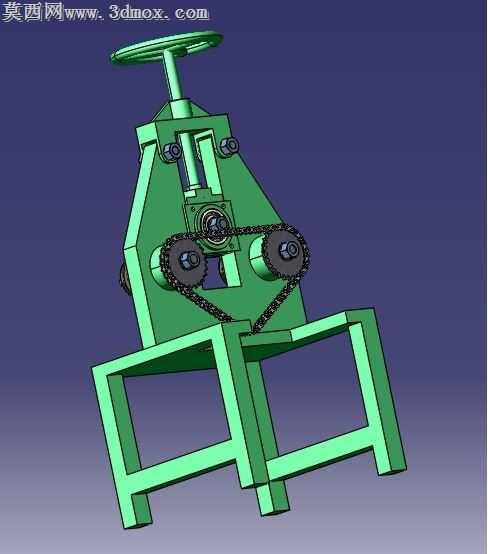

本作品为手动式辊弯成型设备的三维建模成果，建模过程中严格遵循机械加工设备的设计规范，对设备各组成部件进行了1:1等比例还原，完整呈现了手动辊弯设备的整体结构与传动逻辑。模型构建阶段，首先完成底部承力机架的搭建，采用框型方管焊接结构的设计思路，通过对称式双框布局保证设备工作时的结构稳定性，机架各连接部位做了直角加强处理，避免型材弯曲作业时出现结构形变。设备上部的调节机构采用手轮驱动的丝杆升降结构，建模时精准还原了丝杆与调节滑块的配合关系，滑块两侧设置导向限位结构，保证压下辊调节过程中的同轴度与运动平顺性，可实现不同弯曲半径的型材加工作业调节。传动系统采用滚子链传动结构，建模时完整还原了双链轮、链条的啮合细节，两个下工作辊通过链传动实现同步转动，保证型材进给过程中受力均匀，避免出现打滑、型材表面划伤的问题。渲染阶段对设备不同部件做了差异化材质区分，机架与主体结构采用哑光绿色工业漆材质，还原小型加工设备的常规涂装效果；链轮、链条、丝杆等传动部件采用金属钢材质，添加适当的金属反光与表面粗糙度参数，还原机械加工零件的金属质感；手轮部分采用深色硬质塑料材质，与金属部件形成明确的视觉区分。整体模型装配关系完整，各运动部件之间预留了合理的装配间隙，不存在结构干涉问题，可直观展示手动辊弯设备的工作原理：通过顶部手轮旋转带动丝杆升降，调节上压辊与两下工作辊的间距，适配不同规格的型材加工需求，转动工作辊时通过链传动带动双辊同步转动，实现型材的连续弯曲成型。建模过程中对设备的受力薄弱部位做了结构加强设计，比如机架与上部工作机构的连接部位设置了加厚安装板，链轮传动轴部位设置了轴承安装位，保证设备结构强度满足手动加工作业的负载要求，整体结构紧凑，操作逻辑清晰，适合小型加工场景的型材弯曲作业使用。
