MicroUSB直角PCB连接器插座结构设计

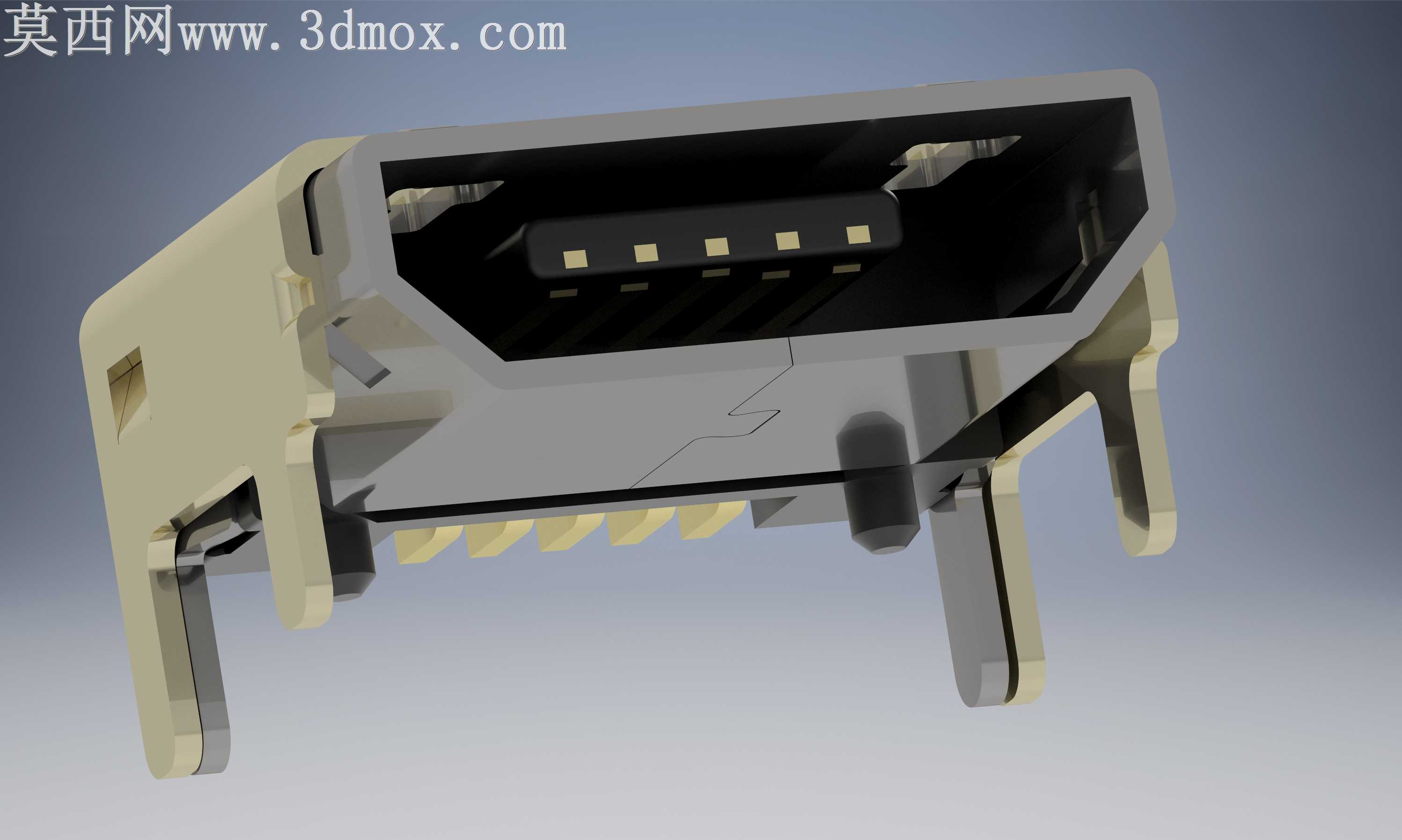

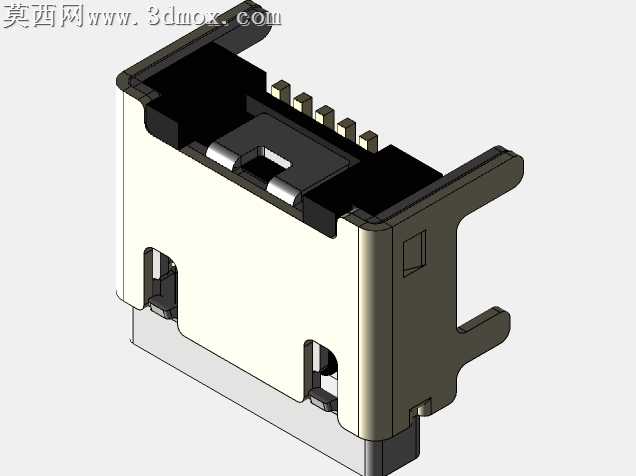

本作品为Micro USB规格直角PCB连接器插座的三维建模成果，建模过程中严格遵循通用Micro USB接口的行业标准尺寸规范，对连接器的每一处结构细节都进行了精准还原。建模阶段首先搭建接口主体的基础轮廓，精准复刻Micro USB接口特有的梯形防呆插口内腔结构，对插口内部的接触弹片定位槽、金属屏蔽壳的卡扣卡位进行了逐一定位，确保接口公头插入时的配合间隙符合实际使用公差要求。针对直角插装的结构特性，建模时重点处理了插装方向的弯折过渡结构，将接口水平插接方向与PCB板垂直焊接方向的衔接部位做了加强筋结构还原，模拟实际产品中提升结构强度的设计，避免长期插拔造成的根部断裂问题。材质渲染阶段，对连接器不同部件做了区分化材质设置：接口外部的绝缘基座部分采用米黄色耐高温工程塑料材质，调整材质参数还原塑料件表面细微的磨砂质感，还原注塑成型的表面肌理；内部的接触弹片与外部金属屏蔽壳采用镀镍锡金属材质，调整金属材质的反射率与粗糙度参数，还原接插件金属部件哑光带金属光泽的真实质感，插脚部分做了焊锡端面的细节处理，还原PCB焊接端的结构特征。结构设计上完整还原了贴片固定脚与插装引脚的排布，两侧的固定焊脚做了弯折定位结构，能够在PCB焊接时提供足够的固定强度，内部5pin接触引脚的间距、伸出长度都严格对应标准Micro USB的引脚定义尺寸，确保电气连接的位置准确性。建模过程中对插拔导向结构做了细节处理，插口入口处做了微小的倒角导向设计，还原实际产品中公头插入时的引导结构，金属屏蔽壳上的弹性卡扣卡位也做了精准的结构复刻，保证插接时的锁止手感与固定强度。整体模型装配关系清晰，各部件之间的配合间隙符合实际生产的装配公差，既可以作为电子设备结构设计时的接口选型参考模型，也可用于接插件结构教学的演示案例，渲染输出的效果图清晰展现了连接器的外观特征与结构细节，各角度视图都能完整呈现直角插装的结构特点。
