CSWA技能考核练习用机械连接块

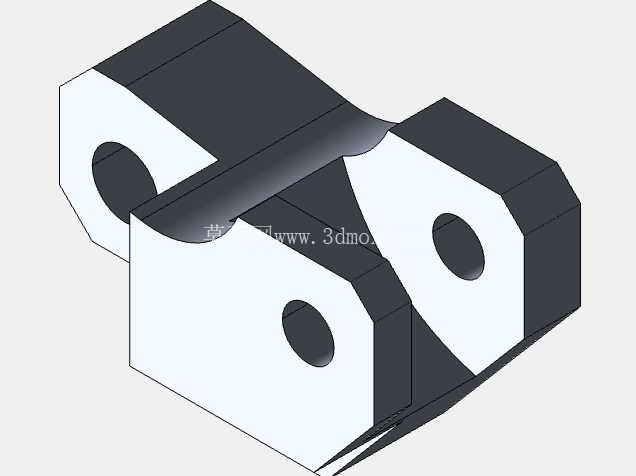

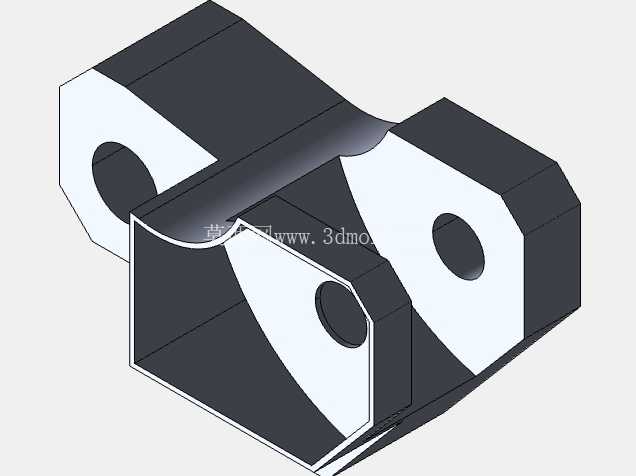

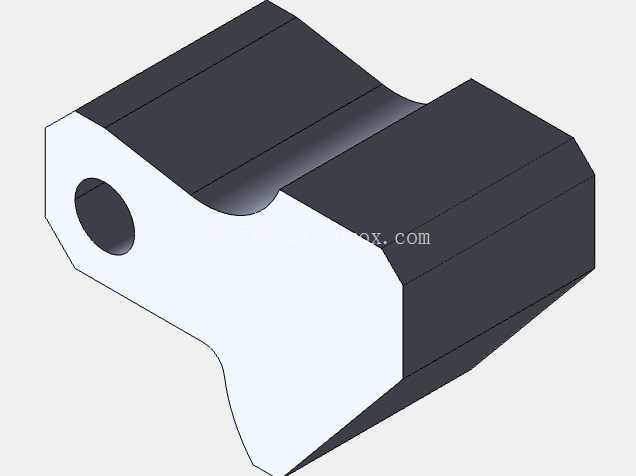

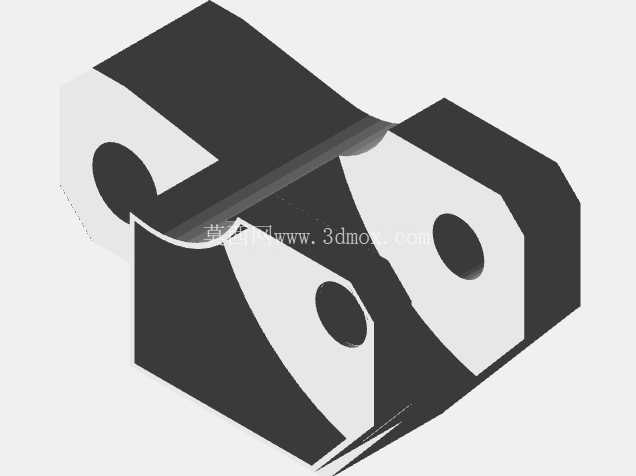

　　在机械设计技能考核的备考场景中，这类结构练习件是帮助从业者快速掌握三维建模逻辑、熟悉参数化设计流程的核心载体，它完全贴合CSWA考核对基础建模能力的考察方向，覆盖了拉伸、切除、倒角、基准面创建等最常用的建模操作要点，能让练习者在建模过程中梳理从二维草图到三维实体的完整设计思路，避免在正式考核中出现操作疏漏。从实际功能来看，这个零件属于典型的铰接式连接结构件，可应用在小型工装夹具的铰接部位、自动化设备的连杆传动节点，或是教学演示用的机械机构拼装组件中，它的两个带同轴孔的凸台结构，分别对应两个铰接安装位，中间的过渡连接段采用了斜切过渡的构型，既能够保证两个安装位的空间夹角满足机构运动的角度要求，又能在有限的安装空间内尽可能降低零件自身重量，减少运动过程中的惯性负载。

　　设计这类零件的时候，首先要明确两个安装孔的中心距参数，这是决定机构运动行程的核心尺寸，建模时需要先确定两个孔位的空间位置基准，再反向推导连接段的轮廓形状，避免出现孔位同轴度超差、安装面与孔轴线垂直度不达标的问题。零件的两个安装端面都做了平切处理，能够保证与配套连接件的端面完全贴合，减少装配后的间隙晃动，孔位的内径尺寸按照标准铰接销轴的公差带设计，既能保证销轴顺利穿入，又能控制径向间隙在合理范围内，避免机构运动时出现窜动。中间连接段的曲面过渡采用了等半径圆角处理，一方面是为了消除零件的应力集中点，让零件在承受交变铰接载荷的时候不会在转角位置出现应力断裂，另一方面也能减少加工过程中的刀具接刀痕迹，降低后续去毛刺的工作量。

　　从安装边界来看，这个零件的整体外轮廓尺寸控制得非常紧凑，两个凸台的外圆直径略大于安装孔直径，既保证了孔壁有足够的壁厚承受径向载荷，又不会因为凸台尺寸过大占用过多的周边安装空间，在装配时不需要对周边相邻零件做额外的避让处理，能够直接适配标准的铰接安装座。在建模练习的过程中，练习者可以通过这个零件掌握草图几何约束的添加技巧，比如两个孔位的同心约束、安装端面的平行约束、过渡轮廓的相切约束，这些约束逻辑也是实际工程设计中保证零件参数可修改、设计可迭代的基础，很多新手在建模时容易忽略约束的完整性，导致后续修改尺寸时零件特征出现报错，而这类考核练习件正好能针对性训练这方面的能力。从实际加工的角度考量，这个零件的结构完全适配常规的铣削加工工艺，所有特征都可以在三轴加工中心上一次装夹完成大部分加工内容，仅需要二次装夹加工另一侧的孔位与端面，不需要特殊的工装夹具，加工成本低、工艺性好，这也是这类练习件同时具备实际工程应用价值的原因。在机构运行过程中，这个连接块会随着铰接轴做定角度的往复摆动，因此零件的材质通常可以选用45号钢做调质处理，或是铝合金6061做阳极氧化处理，根据实际负载的大小选择对应材质即可，孔位位置如果需要更高的耐磨性能，还可以加装铜套或是滚针轴承，进一步提升零件的使用寿命。

　　很多备考CSWA的从业者在初期练习时，容易把注意力放在复杂特征的建模上，反而忽略了这类基础连接块的尺寸精度控制，实际上正式考核中很多失分点都来自于基础特征的尺寸偏差、几何关系错误，通过反复练习这类零件的建模，能够快速养成规范的建模习惯，从草图绘制阶段就保证尺寸标注完整、约束添加合理，为后续复杂装配体的设计打下扎实的基础。这类结构件在小型非标自动化设备中的应用非常广泛，比如气缸的连接摆块、传感器的安装支架、防护门的铰接座等场景都能看到类似构型的零件，掌握这类零件的设计逻辑，也能在实际工作中快速完成同类结构的设计选型，不需要从零开始绘制结构，大幅提升设计效率。
