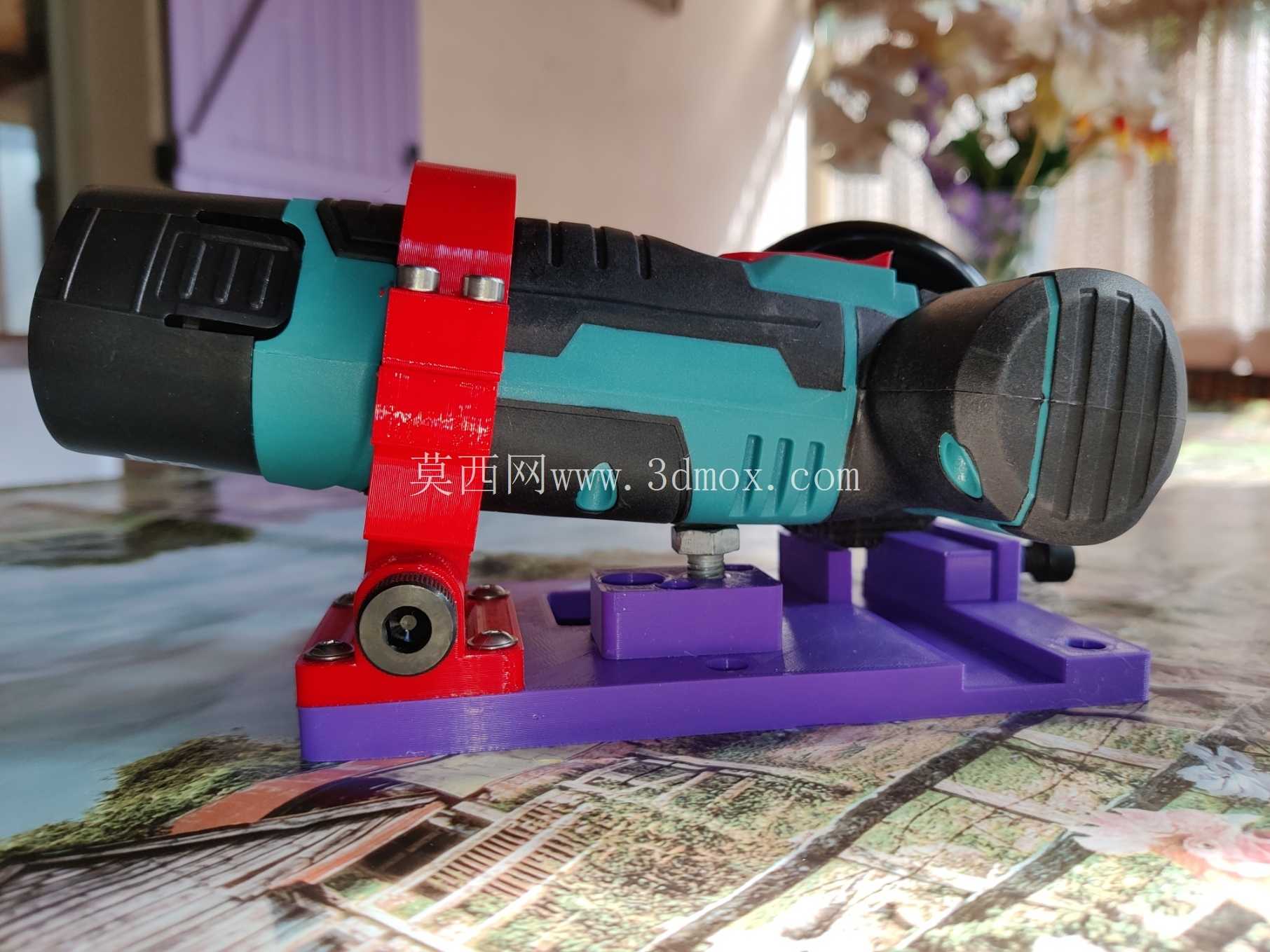

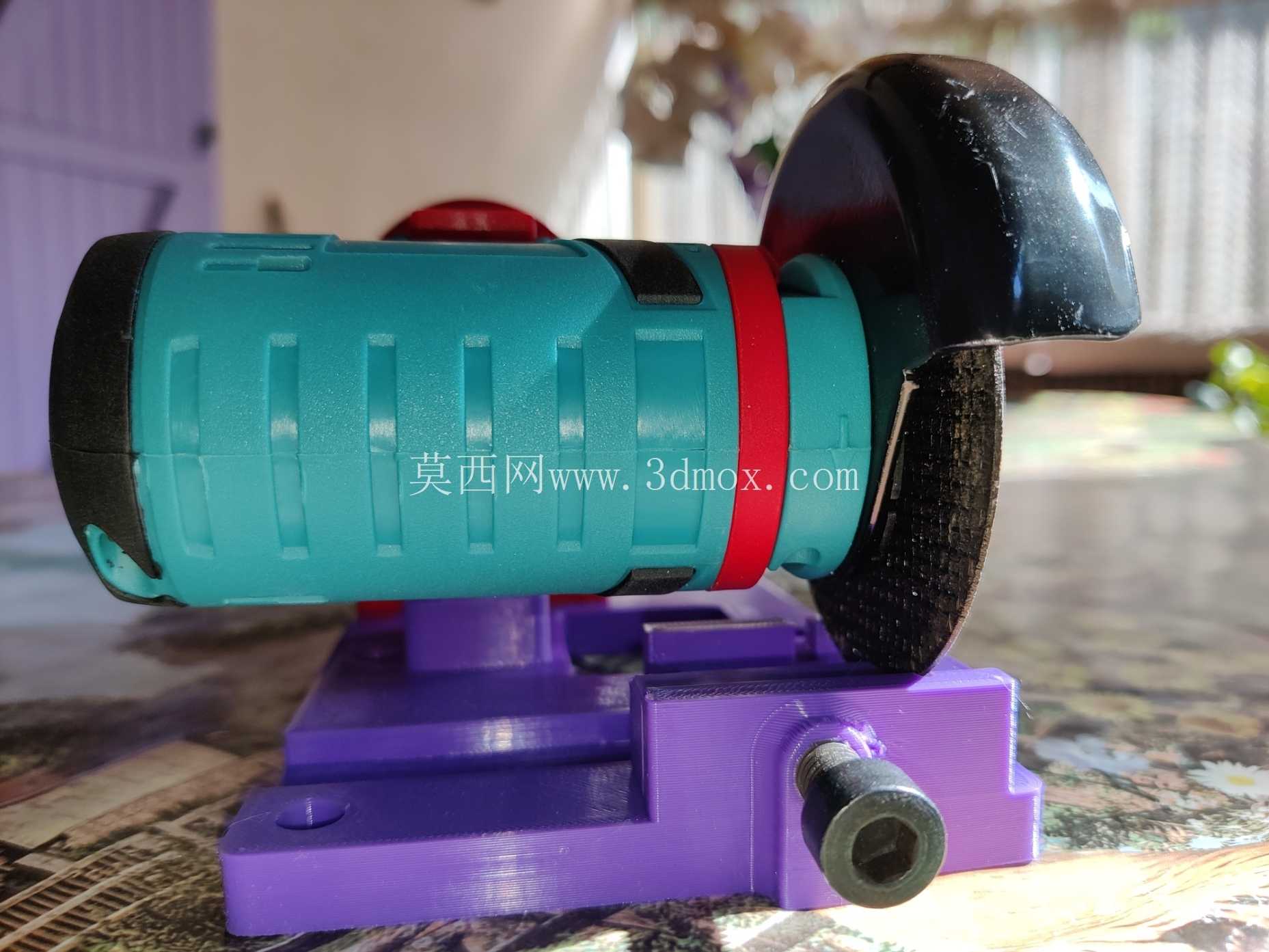

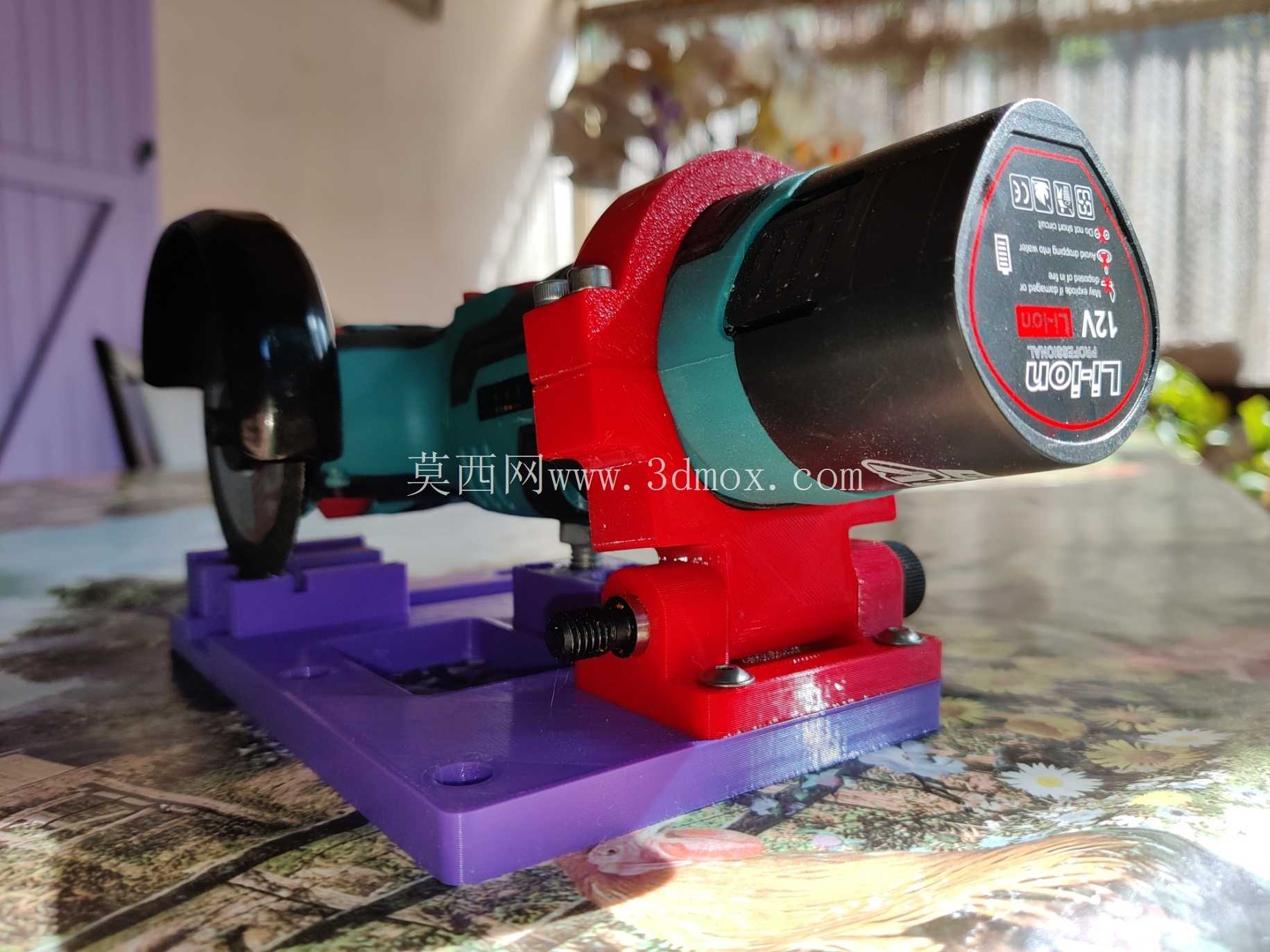

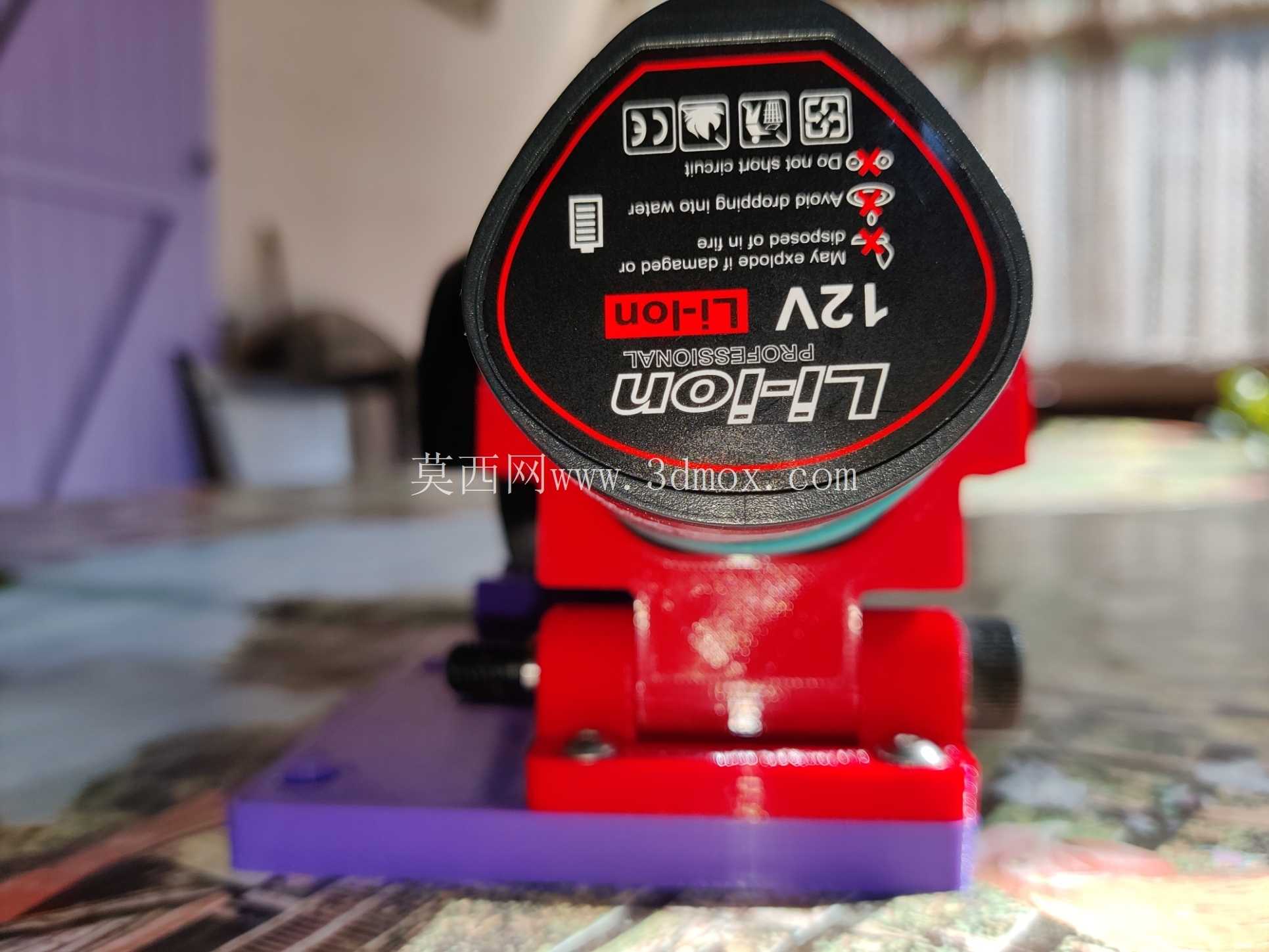

12V盘式角磨机固定夹持工装支架

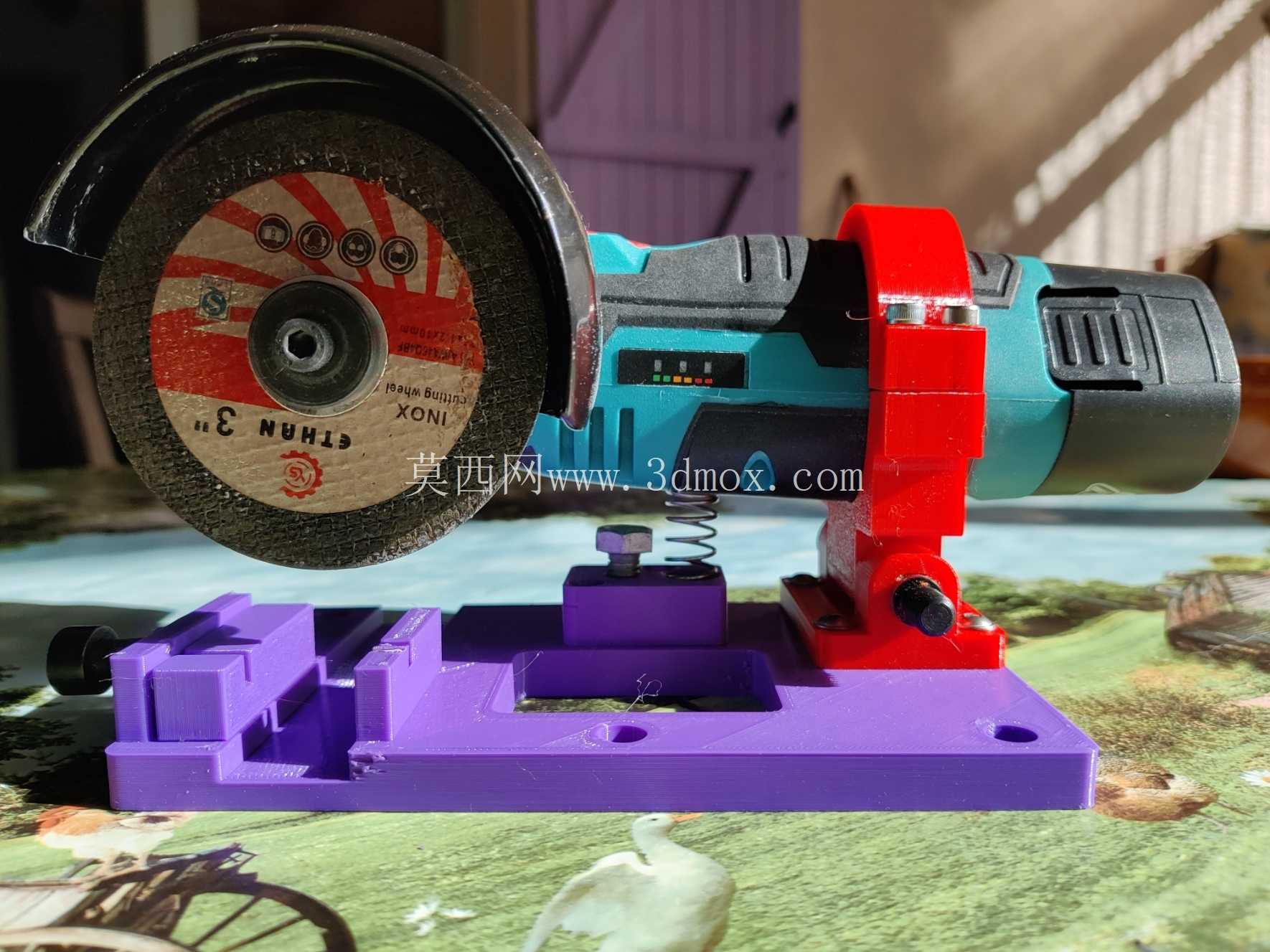

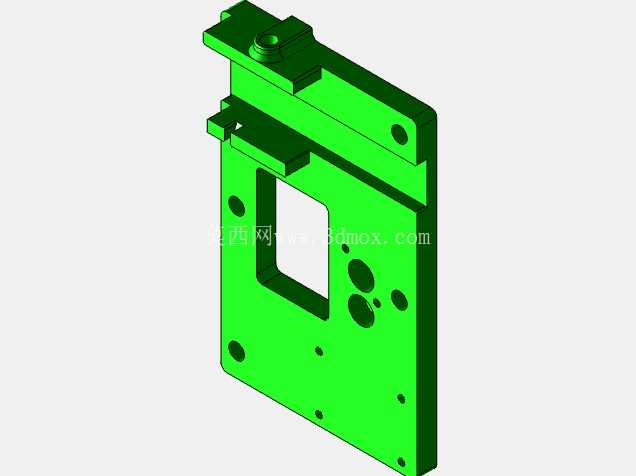

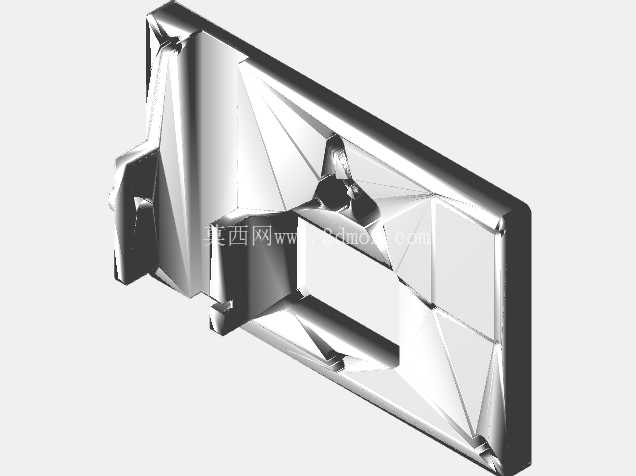

　　这套夹持固定结构主要面向小型加工场景下的手持12V盘式角磨机改造需求，日常零散维修、模型制作、小件五金裁切作业里，手持角磨机的进给精度很难控制，切薄铜片、碳纤维杆、细铝型材的时候很容易出现切口偏斜、过切崩边的问题，尤其是裁切20×20规格的小截面方料，手持操作的抖动量往往超过工件本身的公差要求，这套结构就是为了把手持角磨机转化为小型台式切割单元设计的。整个支架的安装基准面做了整面的平整化处理，底座上预留的沉头安装孔可以直接固定在木质工作台、铝型材机架或者3D打印的作业台面上，固定后整机的Z向晃动量控制在极小范围内，不会因为切割时的反冲力出现位移。

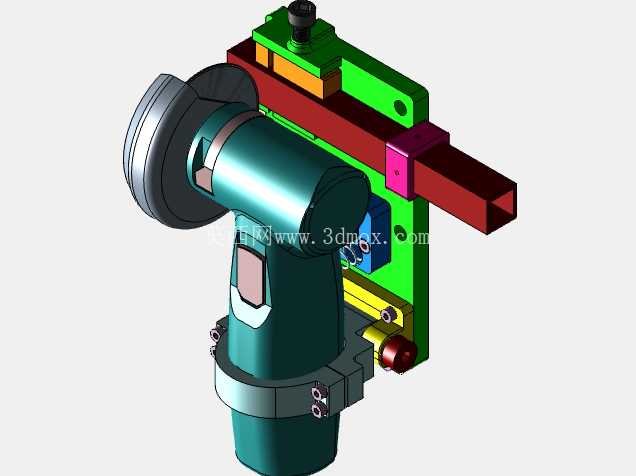

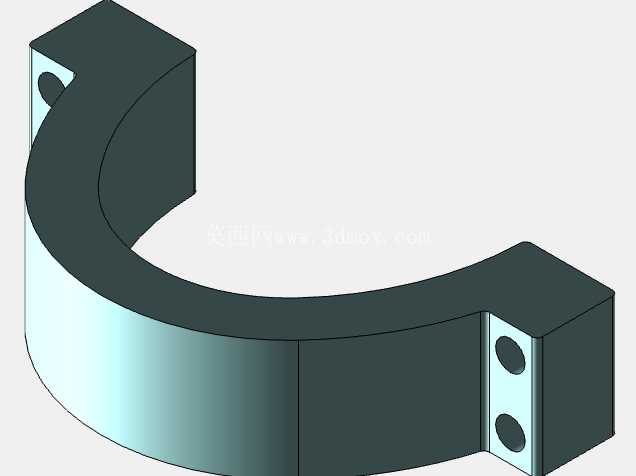

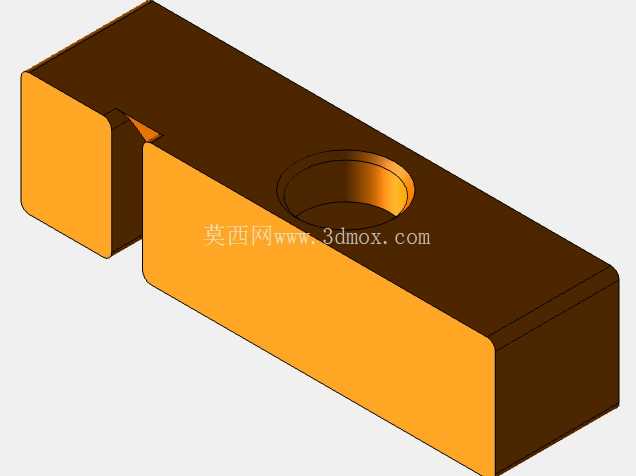

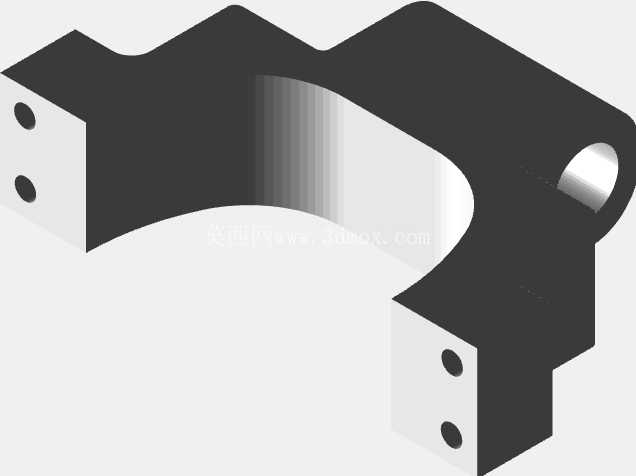

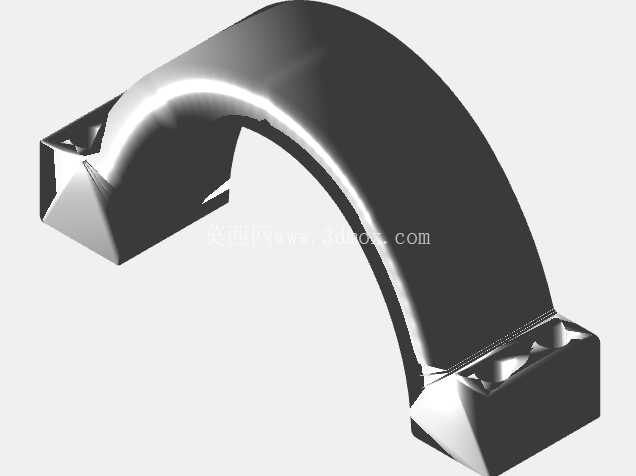

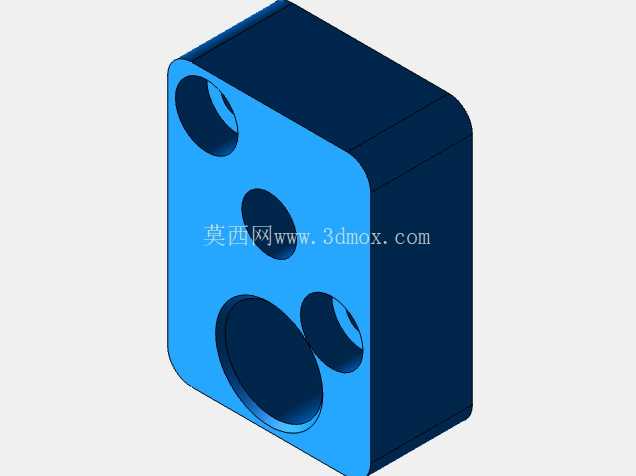

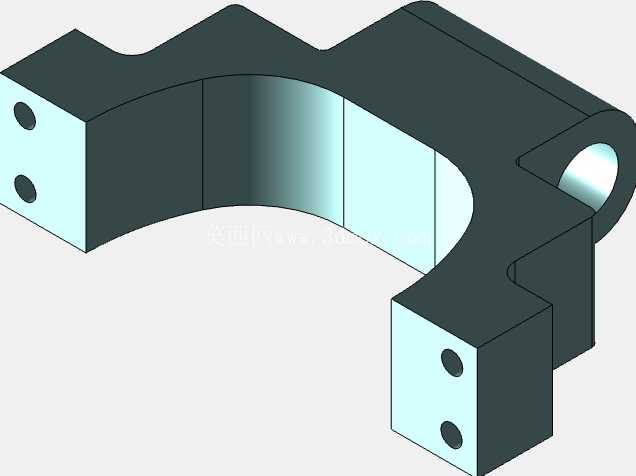

　　夹持角磨机的部分采用快拆式抱箍结构，抱箍的内弧面匹配常见12V锂电角磨机的机身壳体弧度，侧面的锁紧旋钮可以快速调整角磨机的伸出长度，适配不同直径的切割片安装，更换磨片的时候不需要完全拆下整机，松开旋钮就能调整角度或者取下设备。底座上的进料定位座采用可调式挡块设计，挡块和切割片的平行度通过底部的滑槽进行微调，滑槽内预留了弹簧复位结构，切割完成后松开压杆就能自动回位，不需要手动抬升角磨机，连续裁切等长小件的时候效率提升非常明显。设计过程中特意考虑了打印件的受力特性，所有受力拐角位置都做了加厚处理和圆弧过渡，避免切割时的振动导致打印件出现层裂，抱箍位置还预留了金属垫片的安装槽，长期锁紧也不会出现塑料件的压溃变形。

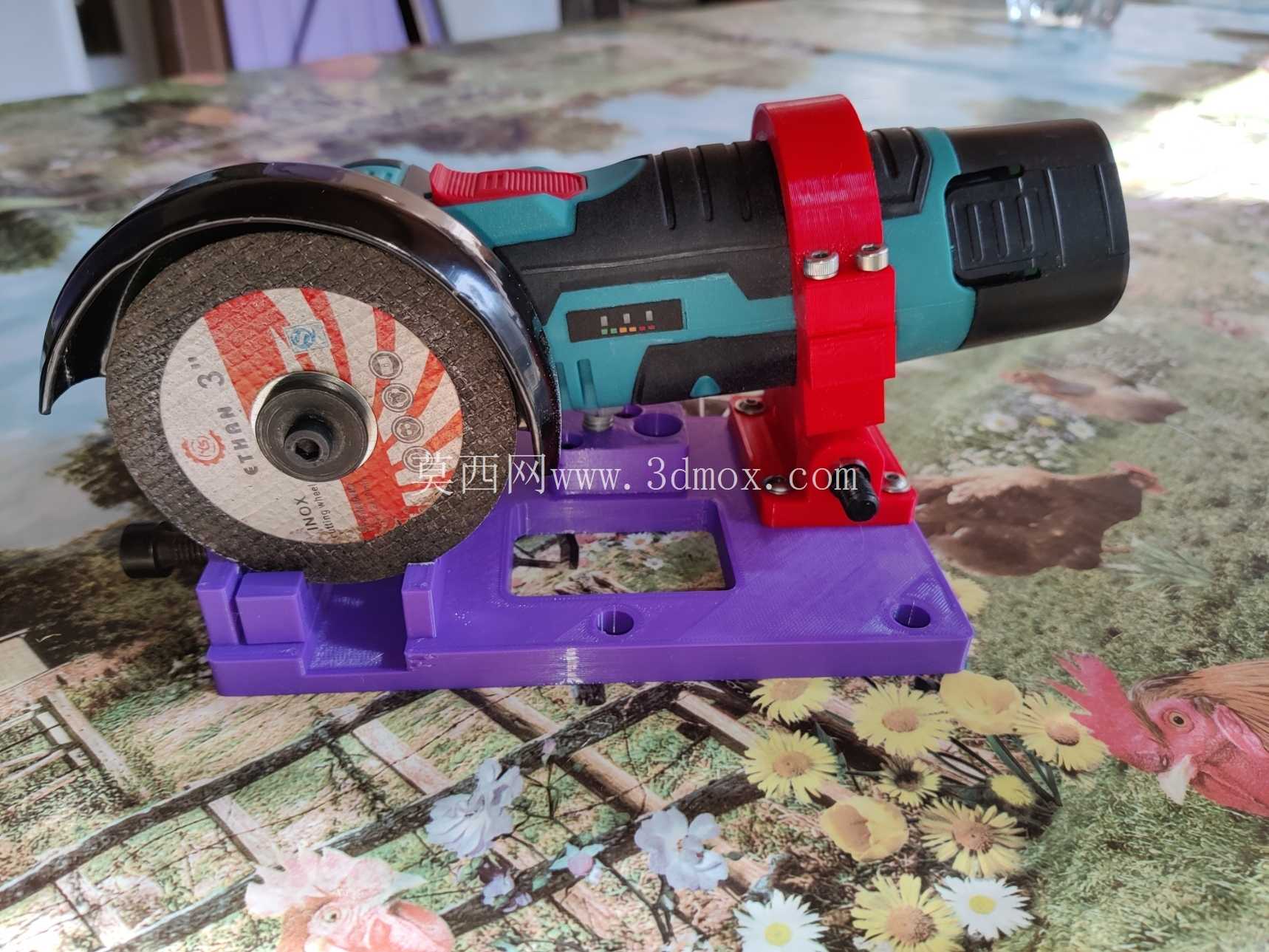

　　切割作业时的安全防护也做了对应考量，角磨机的原防护罩可以完整保留，支架不会干涉护罩的转动调整，切割片正下方的底座位置做了镂空让位槽，切透工件的时候不会切到支架本体，废屑可以顺着镂空槽直接落到下方的集屑区域，不会在底座表面堆积影响进料。进料挡块的位置可以根据工件尺寸自由调整，最小可以夹持几毫米直径的细杆，最大可以适配宽度不超过底座行程的型材，针对碳纤维杆、薄铜管这类容易夹伤的工件，挡块的接触面可以粘贴橡胶垫增大摩擦力，不会夹花工件表面。

　　整个结构的安装边界完全匹配常规小型桌面作业空间，不需要额外占用大面积工作台，固定后角磨机的操作开关位置刚好在顺手的按压范围，不需要改变原有手持设备的操作习惯，下压切割的行程做了限位设计，不会因为下压过度导致切割片碰到底座，更换不同厚度的切割片时只需要微调限位螺钉的高度就能适配。日常使用中除了直线切割，调整角磨机的固定角度后还能完成小角度的坡口打磨、小件端面修磨作业，不需要额外购置专用的小型砂轮机，对于个人DIY、小型维修工位、模型制作工作室这类场景，能大幅提升小件加工的精度和操作安全性，避免手持角磨机操作时的打滑、跑偏风险，也能减少长时间手持操作的疲劳感。结构上没有复杂的装配零件，所有部件的配合公差都做了适配，不需要额外的二次加工就能完成组装，弹簧、锁紧螺钉这类标准件都采用市面通用规格，更换维护非常方便。
