15立方卧式矿物搅拌设备结构设计

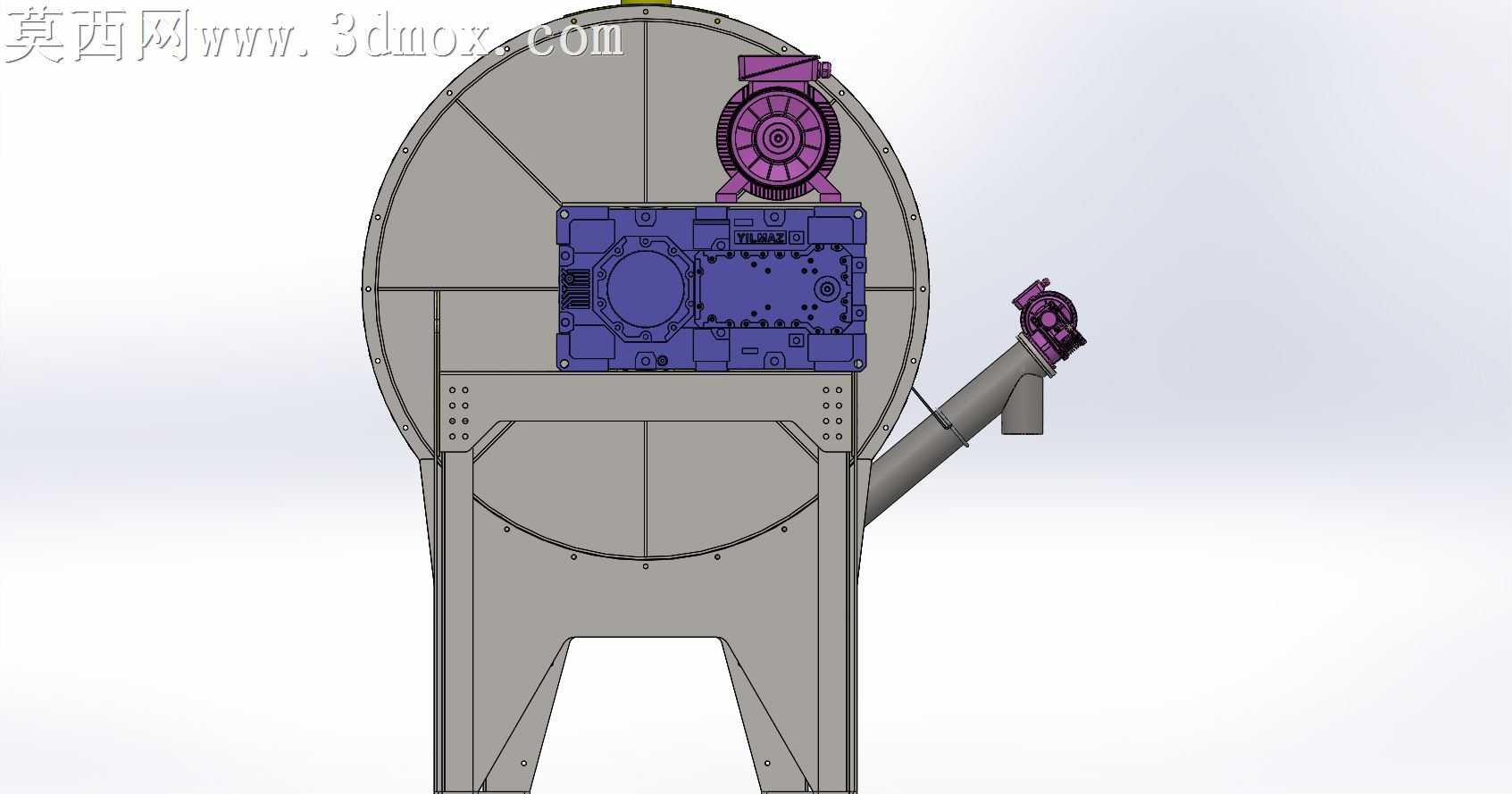

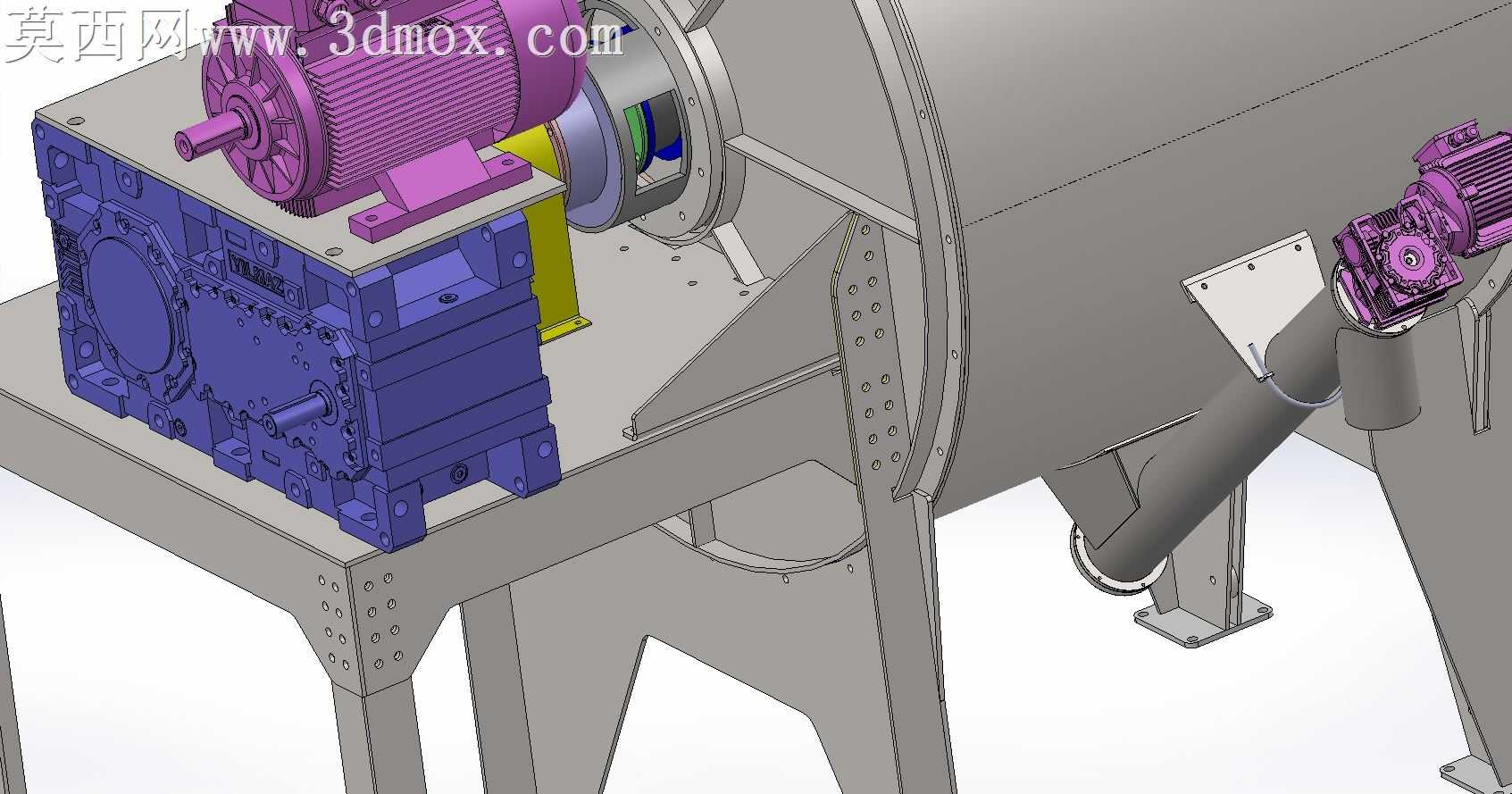

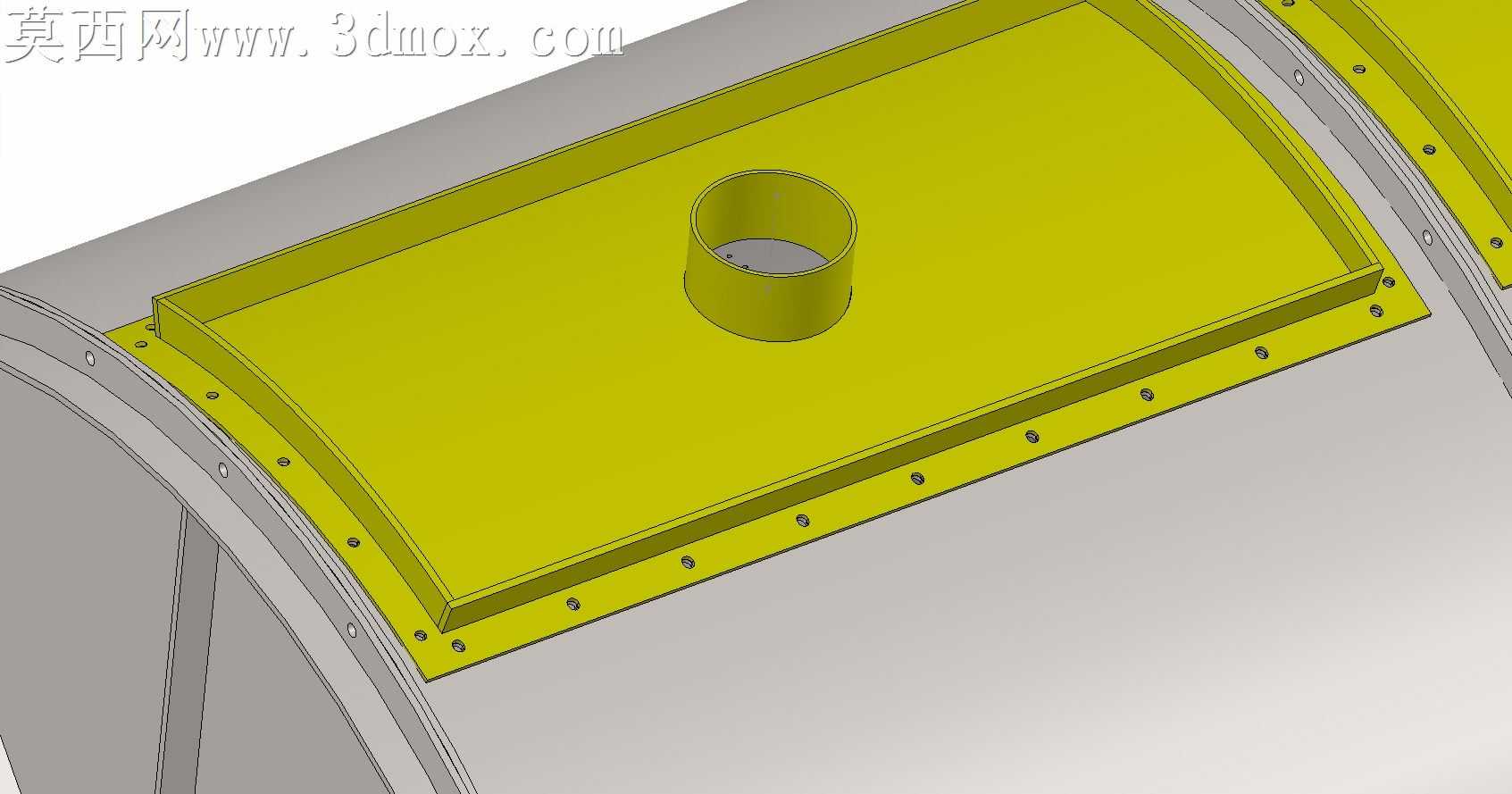

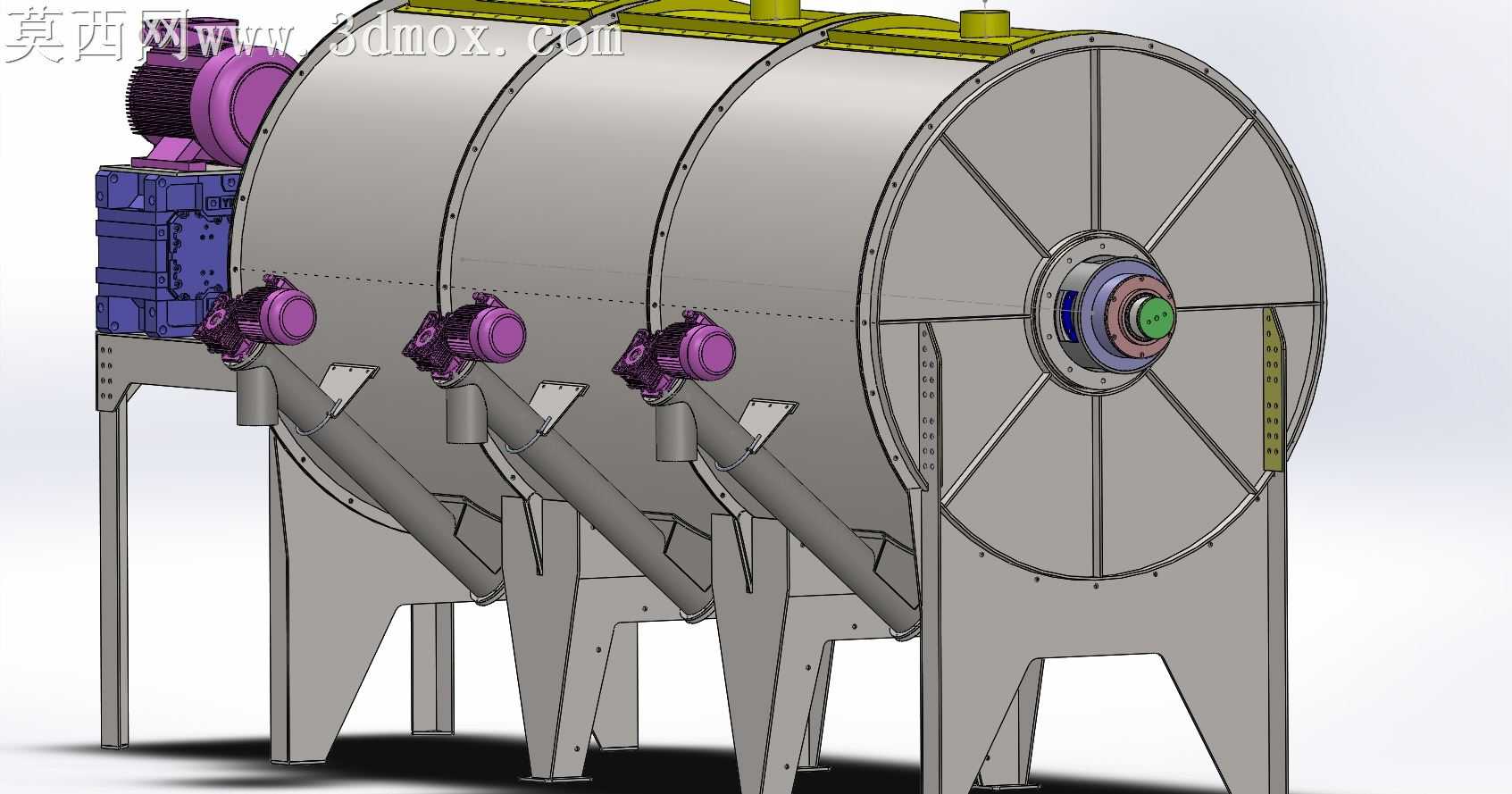

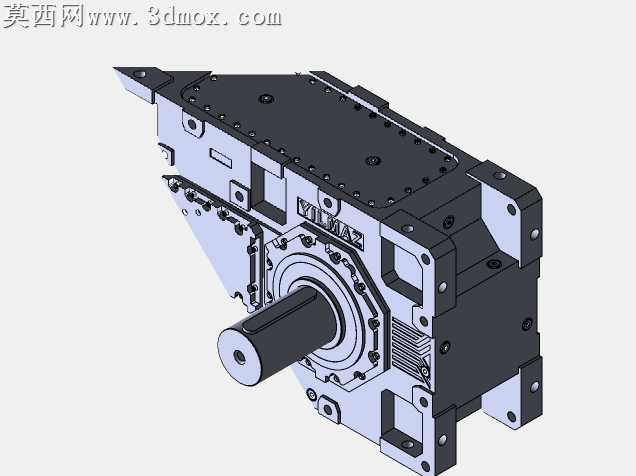

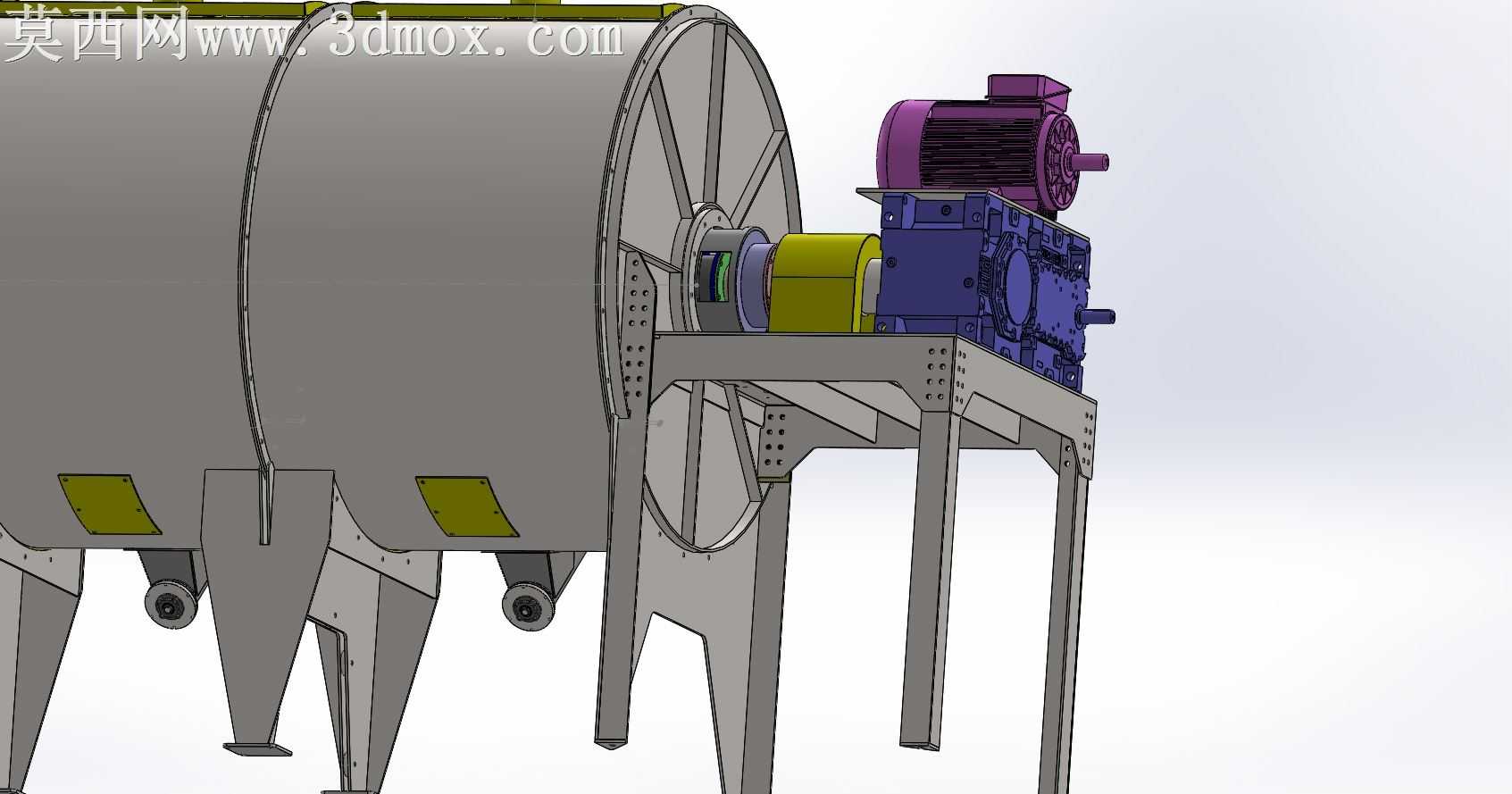

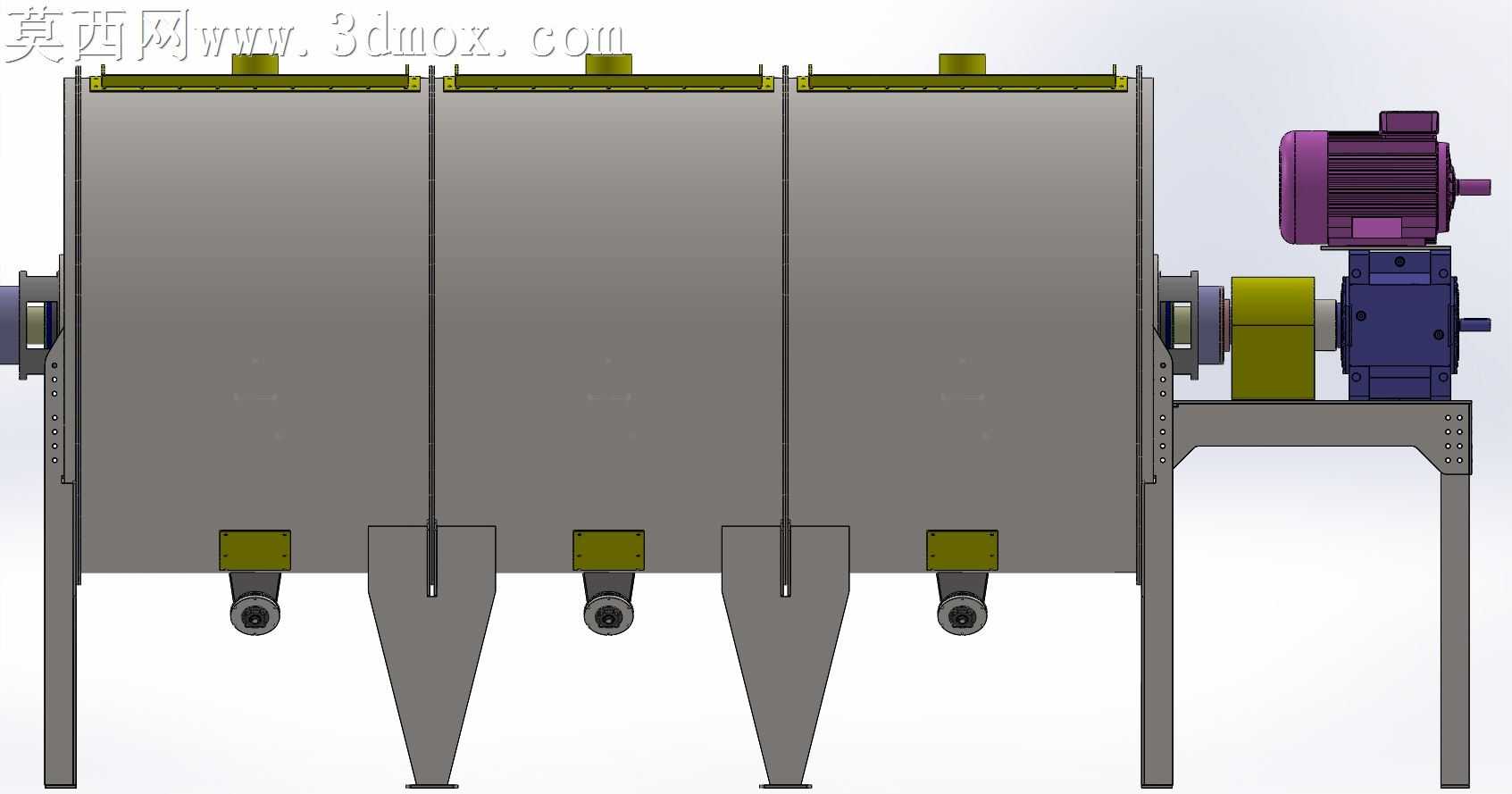

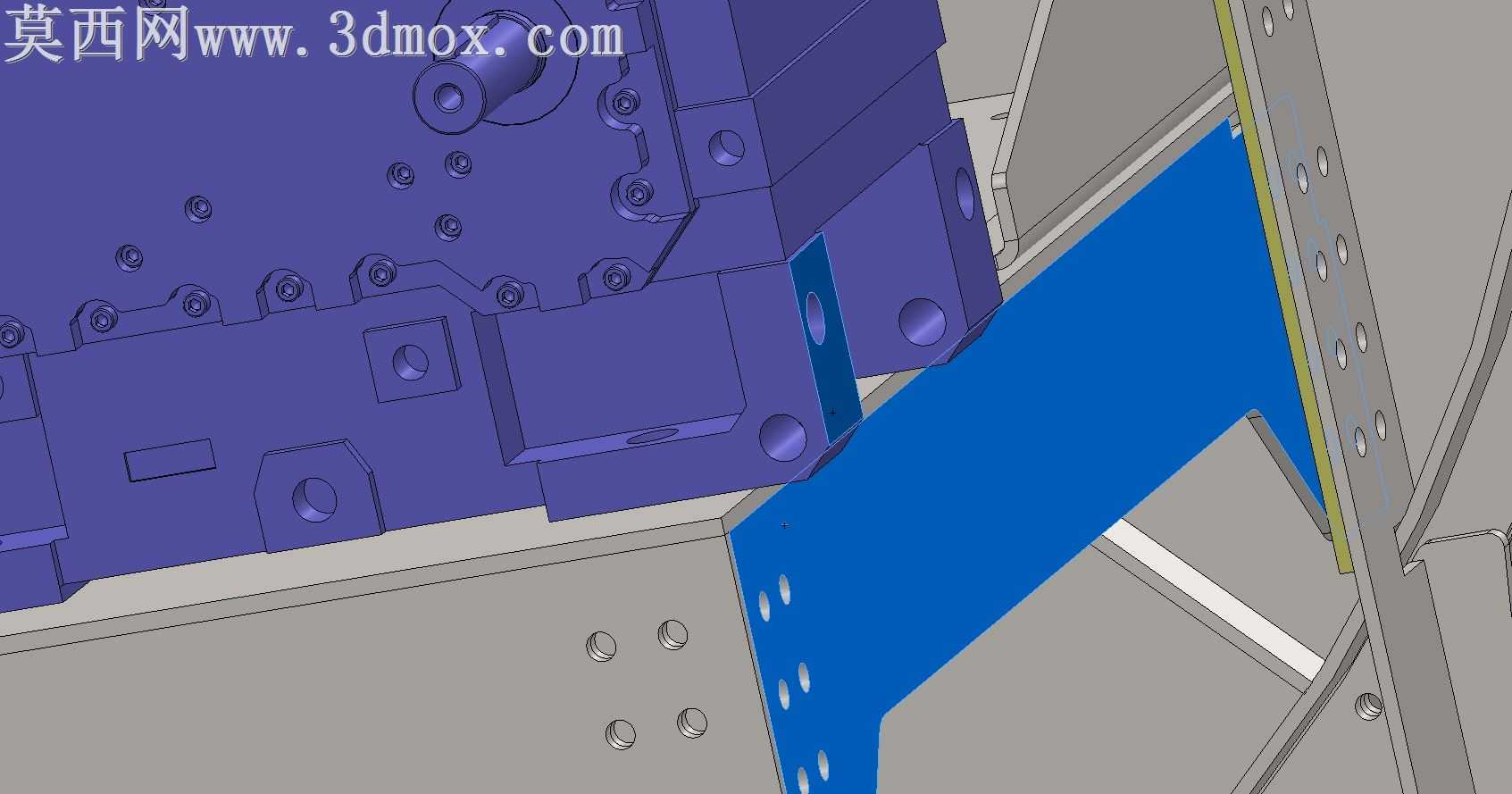

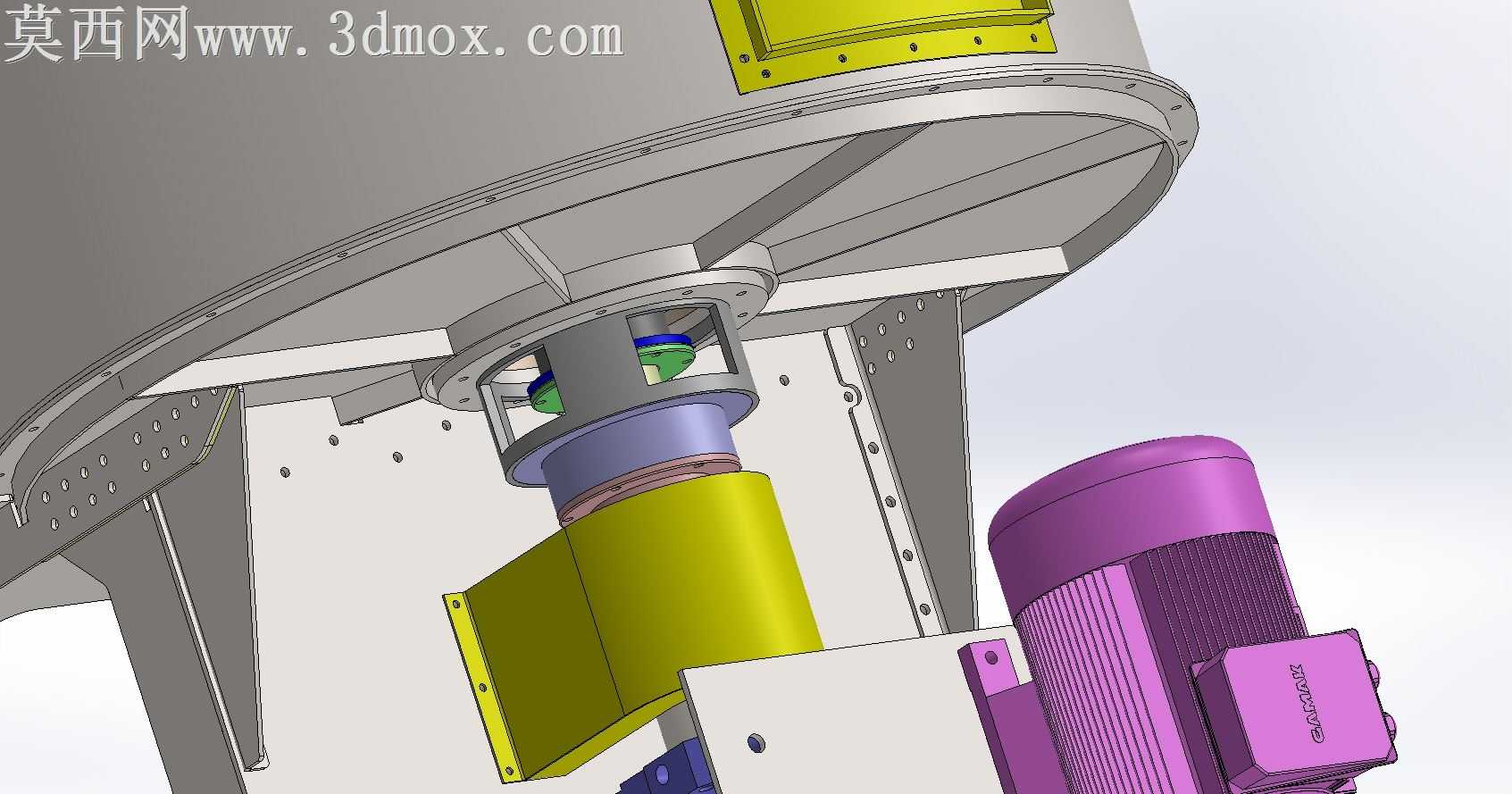

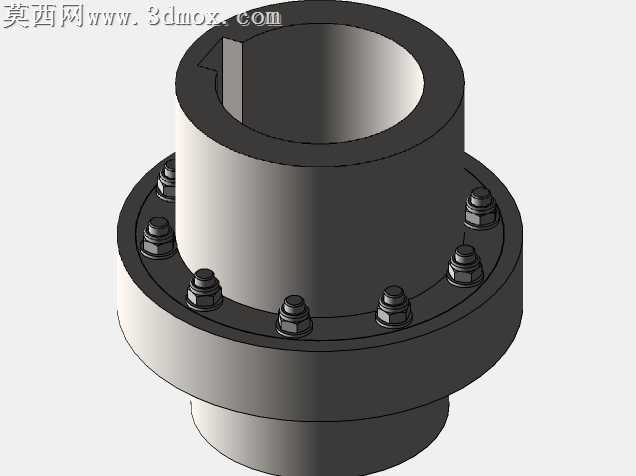

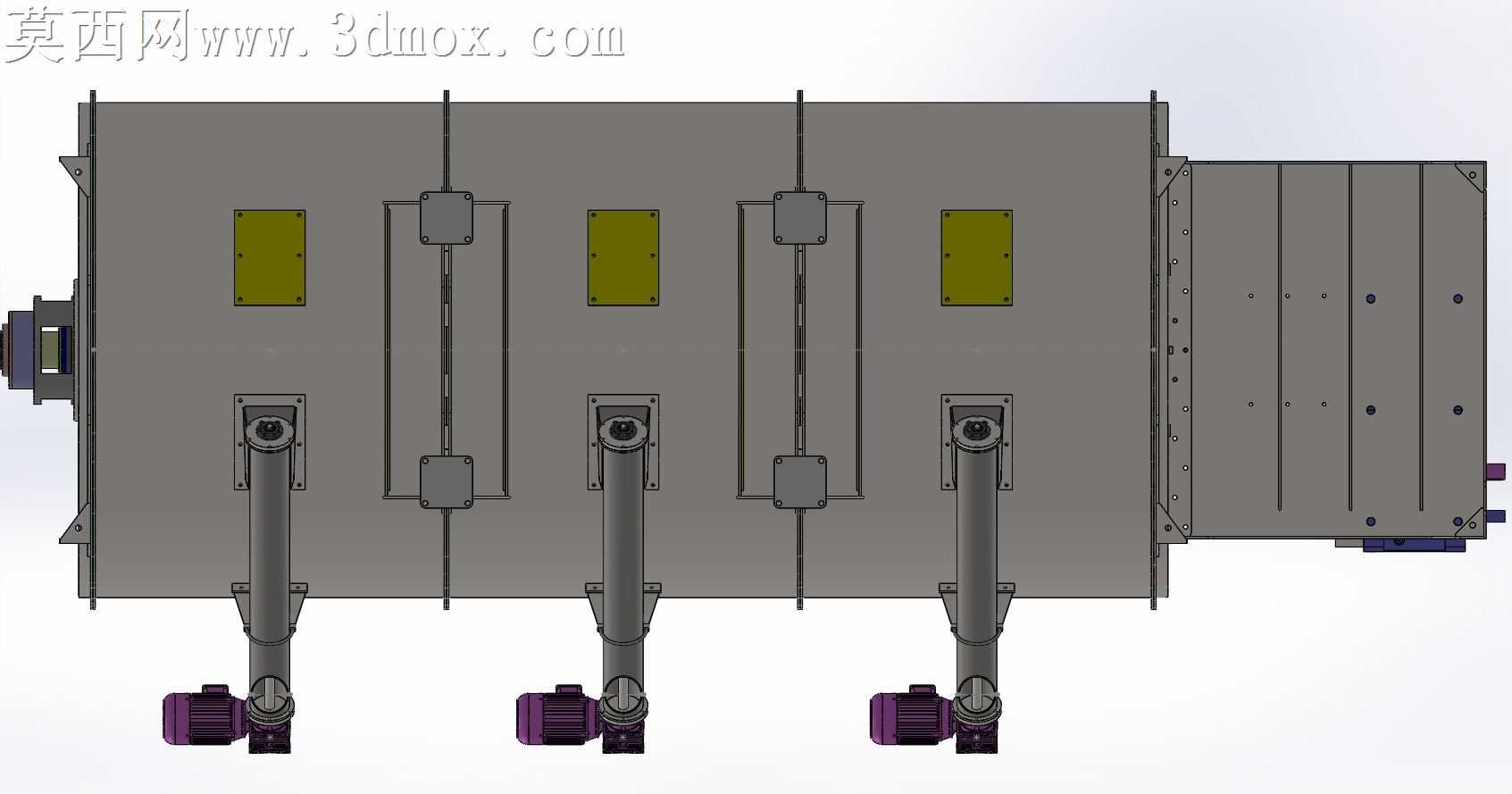

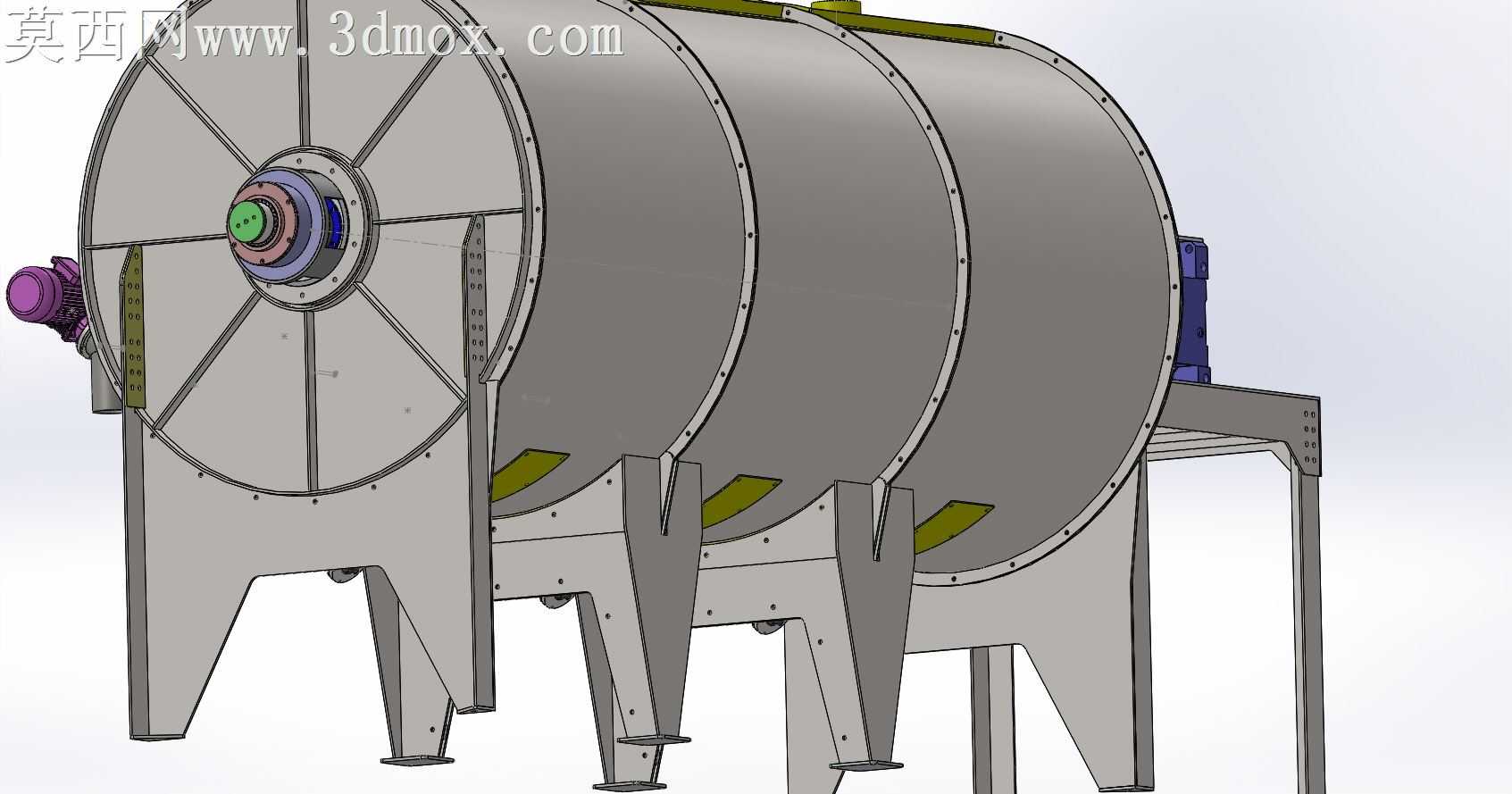

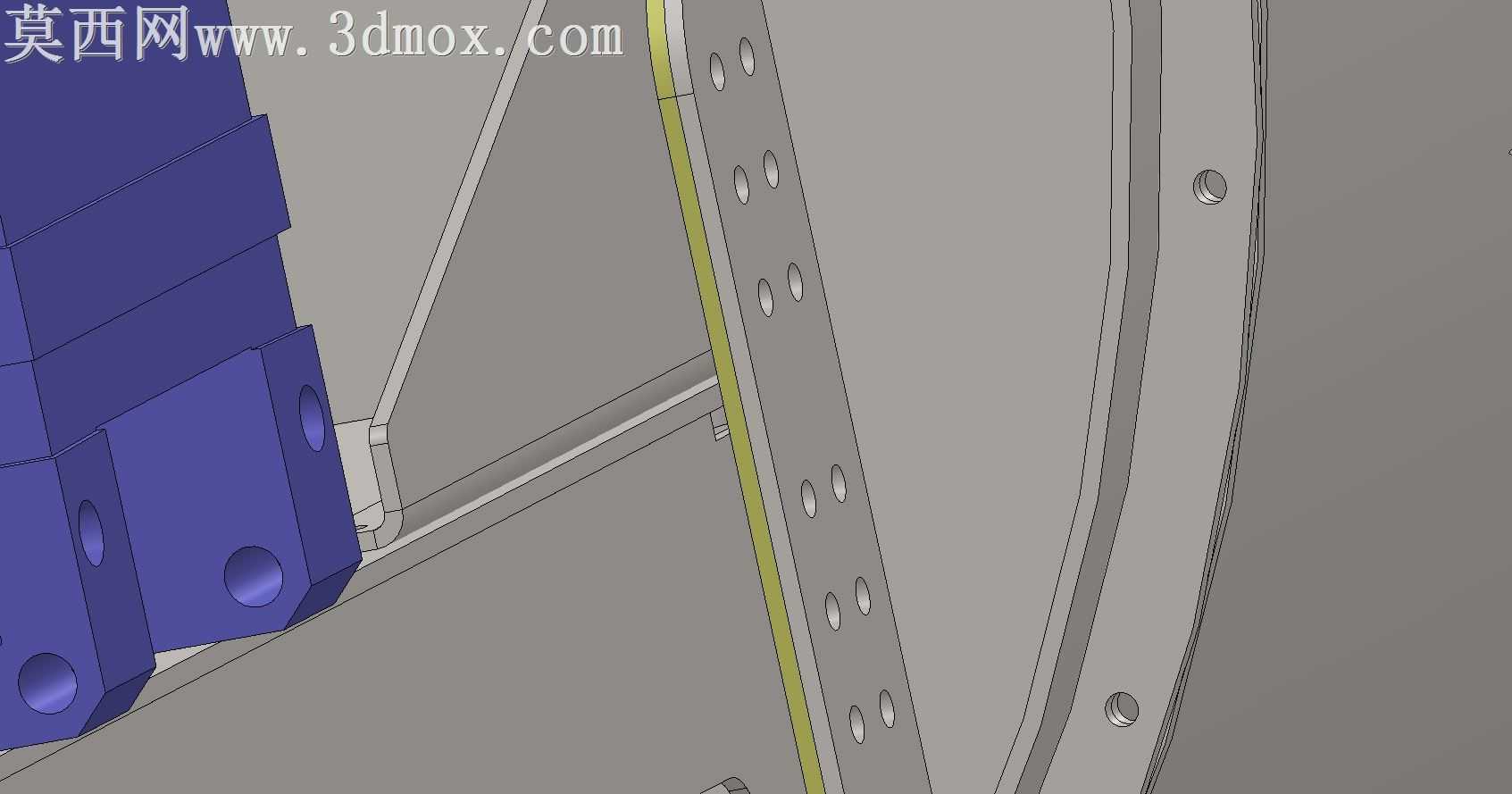

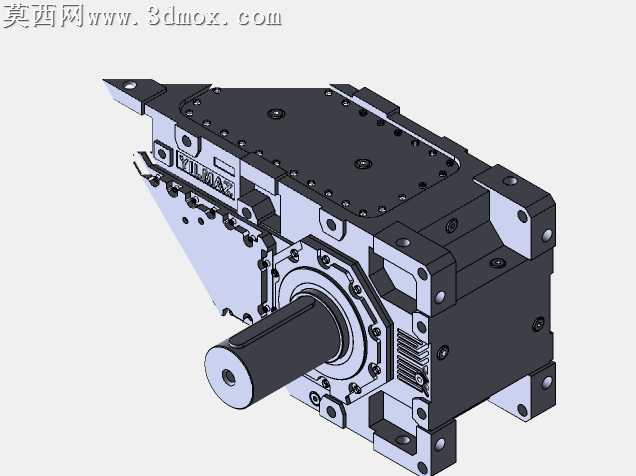

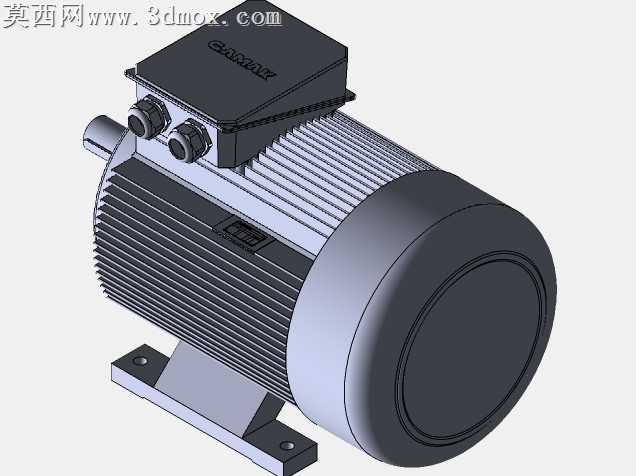

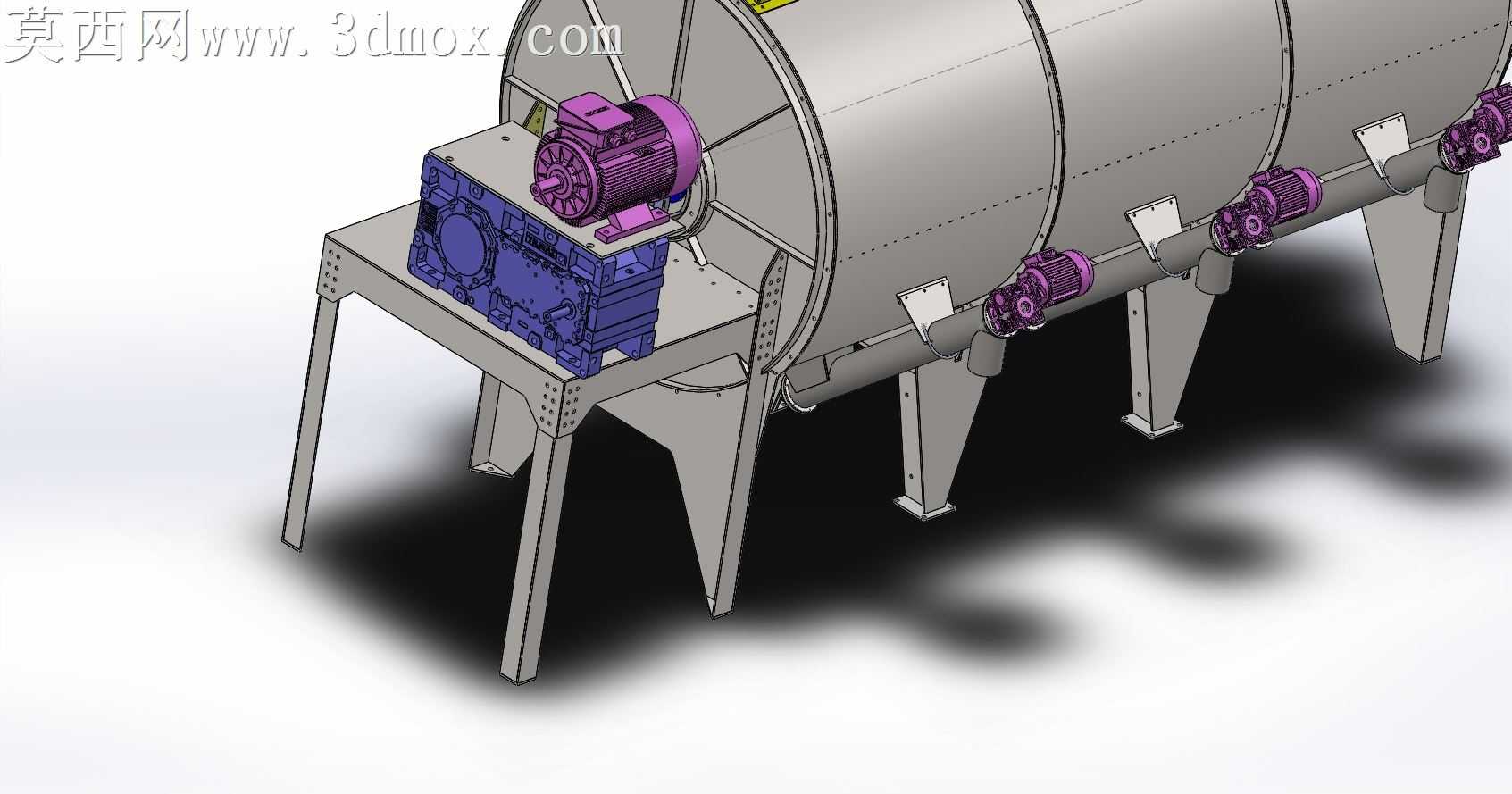

本作品为卧式矿物搅拌设备的三维设计方案，采用SolidWorks完成全参数化建模，整体结构按照矿物混合工况的载荷要求进行布局设计，建模过程中对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保各部件之间不存在干涉问题，可直接用于后续的工程出图与生产参考。渲染阶段采用白模配合金属质感材质进行呈现，筒体部分赋予哑光不锈钢材质，还原工业设备的金属磨砂质感，机架支腿采用碳钢喷涂材质表现，传动端的减速箱与驱动电机分别赋予铸铁哑光与电机外壳紫调烤漆材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图清晰呈现出设备的整体结构与部件层次，阴影效果自然柔和，能够直观展现设备的落地形态与支撑结构。结构设计上，设备采用卧式长筒体作为核心搅拌腔体，筒体侧面沿轴向均匀布置多组侧装搅拌组件，配合端部主传动驱动结构，能够实现筒体内矿物物料的多向翻动混合，避免搅拌死角；端部驱动单元集成了伺服驱动电机与重载减速箱，通过法兰结构与筒体主轴连接，可输出大扭矩满足高粘度矿物物料的搅拌需求；设备底部采用多组斜撑式支腿结构，支腿与筒体之间通过焊接式支座连接，支腿底部设计有安装底板，可通过地脚螺栓与地面基础固定，保障设备运行过程中的结构稳定性，支腿的斜向加强筋设计能够有效承载筒体满载时的重量载荷，降低结构形变风险。设计思路围绕矿物搅拌的实际工况展开，首先确定卧式筒体的容积参数匹配15立方的处理量，再根据矿物物料的密度、搅拌转速要求计算所需传动扭矩，匹配对应的减速箱与电机参数，随后排布侧部搅拌组件的位置，确保每一组搅拌部件的作用范围能够覆盖筒体截面，最后设计支撑机架的结构，通过有限元思路校核关键受力部位的结构强度，在保证结构刚性的前提下尽可能优化材料用量，降低设备整体制造成本，所有零部件的建模都遵循机械设计标准，紧固件、密封件等标准件均采用标准库模型调用，保证设计的规范性与可加工性。
