倾斜输送式砂水分离处理设备

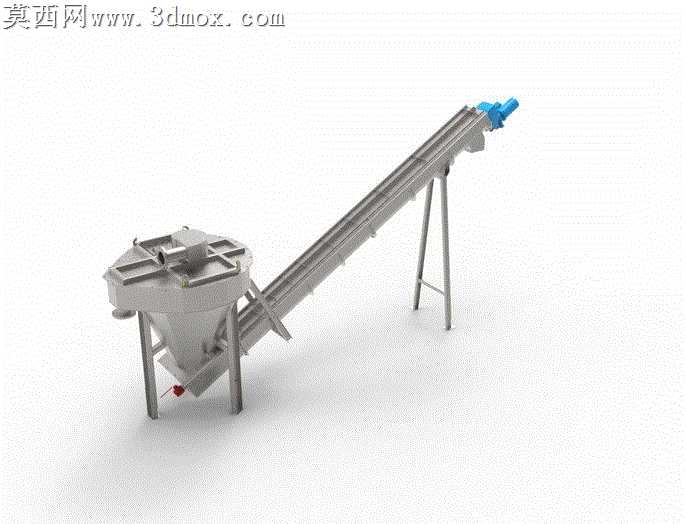

本作品为倾斜布置的砂水分离处理设备三维模型，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各功能模块的结构细节。模型整体分为下部锥斗式沉降分离仓、倾斜螺旋输送机构、顶部驱动单元、支撑机架四大核心部分，建模过程中严格遵循机械设计的尺寸配合规范，对螺旋叶片与输送槽的间隙、沉降仓的锥角角度、支撑腿的受力排布都做了符合工程实际的参数设定，确保各部件装配关系准确，无干涉错位问题。材质渲染阶段针对不同部件的使用场景匹配了对应材质，沉降仓与螺旋主体采用哑光不锈钢材质，还原不锈钢耐腐蚀的金属质感与表面细微磨砂纹理，驱动端的电机外壳做了蓝色烤漆材质处理，机架支撑腿采用金属喷塑的银灰色质感，输送槽内部做了耐磨衬板的材质区分，渲染输出时采用柔和的影棚布光，多角度呈现设备的结构形态与外观细节，同时输出了结构爆炸视角的渲染图，清晰展示各部件的装配逻辑。结构设计上，下部锥斗结构利用重力沉降原理实现砂水混合物的初步分离，比重大的砂石沉降至锥斗底部，倾斜布置的螺旋输送机构将沉降的砂石沿倾斜槽体向上输送，在输送过程中实现砂石的沥水脱水，最终从顶端出料口排出，分离后的水体从沉降仓上部的溢流口排出，整套结构无额外复杂传动部件，依靠螺旋推送与重力沉降的配合实现连续式砂水分离作业，设备整体采用不锈钢材质打造，具备优异的耐腐蚀性能，可适配污水处理、洗砂作业、矿山废水处理等多场景的固液分离需求，模型完整还原了设备的安装支撑结构、驱动连接结构、进出料接口细节，可直接用于方案展示、结构校核、教学演示等场景。
