JCD8858手持式热风拆焊手柄结构设计

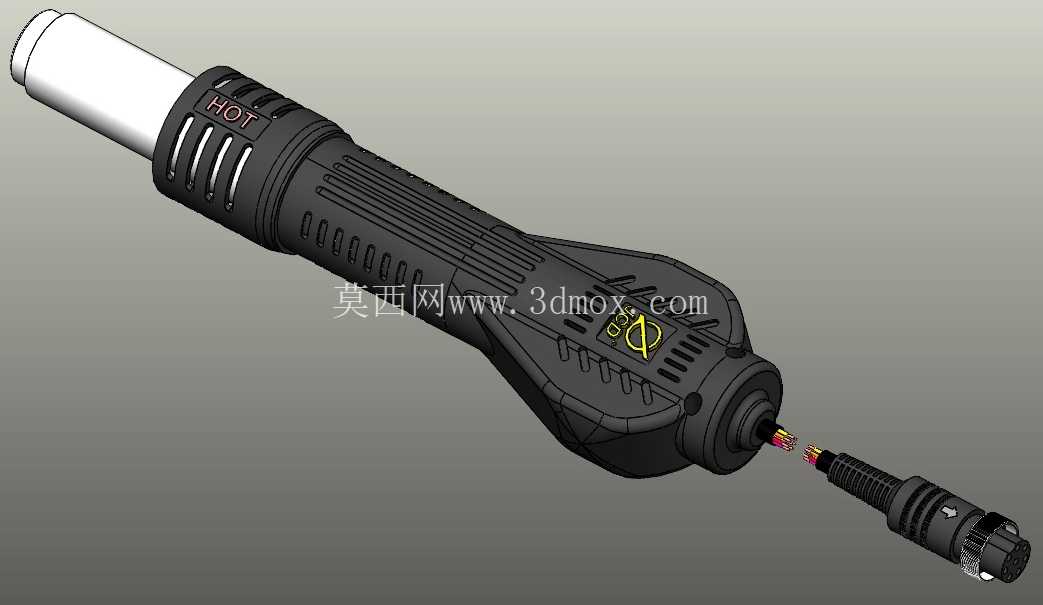

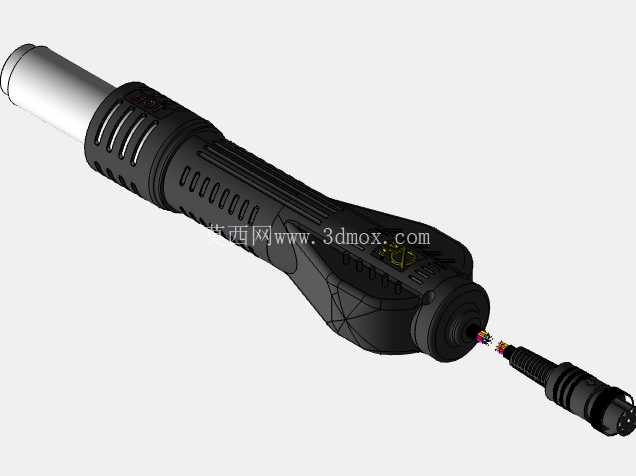

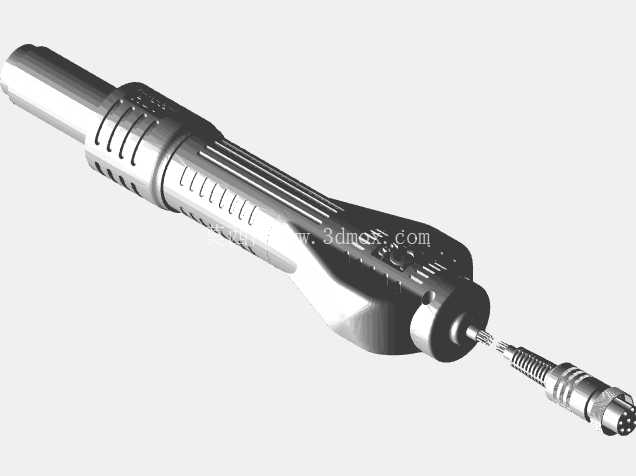

　　这款手持式热风拆焊手柄的三维结构设计，完全围绕电子装联与维修场景的实际操作需求展开，在电子制造产线返修工位、数码产品维修门店、通讯设备运维现场、高校电子实训实验室这类场景中，这类热风手柄是表面贴装元件拆焊作业的核心手持工具，负责输出可控温度与流量的热气流，实现贴片芯片、阻容元件、排线接口的无接触加热拆焊，避免烙铁头直接接触焊盘造成的电路板损伤。从结构设计逻辑来看，整体采用枪式斜角握持形态，手柄主体做了多段防滑纹理设计，握持区域的筋条深度控制在1.2mm，既保证长时间握持的摩擦力，又不会因为棱边过锐造成操作疲劳，手柄的重心位置设计在握持区域中心偏前15mm处，操作时手腕不需要额外施加平衡力，单手握持进行对位操作时的稳定性更好。

　　出风筒部分采用耐高温绝缘材质做内层衬套，外层设置多道平行散热槽，距离出风口30mm位置的外壳表面温度控制在45摄氏度以内，避免长时间高温作业时外壳发烫影响操作，出风筒与手柄主体的衔接位置做了圆弧过渡，内部的发热芯固定支架采用三点式定位结构，能抵消加热过程中陶瓷发热芯的热胀冷缩形变，避免长期使用后出现芯体偏移导致出风温度不均的问题。尾部的线缆接口做了防弯折应力设计，接口处设置15mm长的橡胶防护套，防护套表面做了多圈环形凹槽，允许线缆在任意方向弯折30度时不会出现线芯断裂，接口内部的接线端子采用插片式压接结构，不需要焊接即可完成内部线路连接，后期更换线缆时的拆装效率更高。

　　手柄侧面的功能按键区域做了内凹设计，按键表面高出外壳表面0.8mm，操作时的触感反馈清晰，不会因为戴薄劳保手套出现误触，按键下方的状态显示窗口采用耐高温透明PC材质，与外壳的配合间隙控制在0.1mm以内，避免作业过程中的焊锡渣、助焊剂飞溅进入壳体内部。从安装边界尺寸来看，手柄主体总长度控制在230mm，最大握持直径42mm，出风筒外径28mm，搭配的尾部线缆外径6mm，常规作业时的操作回转半径只需要180mm，在狭小的设备机柜内部、高密度排布的电路板工位上也能灵活操作，不会因为尺寸过大干涉周边元器件。内部的气路通道做了流线型过渡设计，从风机出风口到发热芯位置的通道没有直角转折，气流通过时的风阻降低18%左右，相同风机功率下的出风流量更大，同时能减少气流湍流产生的作业噪音，发热芯位置的气流分配腔做了均匀化导流结构，保证出风口整个截面的温度差控制在正负5摄氏度以内，避免局部温度过高烧坏元件。外壳的合模线设计在手柄两侧的非握持区域，装配完成后合模缝的错位量控制在0.05mm以内，握持时不会有刮手的感觉，壳体的固定螺丝全部隐藏在防滑胶垫下方，外观整体性更好，同时也能避免螺丝长期暴露在高温环境下出现锈蚀。

　　在实际使用场景中，这款手柄可以搭配不同规格的出风嘴使用，出风嘴与风筒的连接采用卡扣式结构，更换时只需要旋转30度即可完成拆装，不需要额外工具，针对不同尺寸的BGA芯片、QFP封装元件、细小的0402阻容元件，都能匹配对应的风嘴实现精准加热，不会因为热风扩散影响周边不需要拆焊的元件。手柄内部还设置了温度传感器安装位，传感器探头距离发热芯出风端5mm，能实时采集出风温度，配合控制电路实现温度的闭环调节，避免温度波动过大造成焊盘脱落或者元件损坏，整体结构没有多余的复杂零件，全部采用注塑件与标准紧固件装配，量产时的装配工序简单，后期维护更换易损件也不需要专用工具，完全符合手持电热工具的可靠性与易维护性设计要求。
