六等距叶片动力传输耦合元件结构

项目分类:通用机械零部件 发布时间:2026-02-28 ID:1145963
  • 六等距叶片动力传输耦合元件结构
  • 六等距叶片动力传输耦合元件结构
  • 六等距叶片动力传输耦合元件结构

  在常规机械动力传输系统的扭矩传递环节,这类带六片等距叶片的耦合元件,常被布置在需要补偿两轴间微小偏移、同时兼顾减振需求的传动节点上,区别于刚性联轴器完全无缓冲的硬连接特性,也不同于弹性联轴器过大的扭转间隙,它的结构特性刚好适配中小功率传动场景下,对传动精度和缓冲性能有平衡要求的工况。从实际应用场景来看,这类耦合元件常见于轻工自动化设备的主轴传动链、小型输送线的动力接驳端、以及部分对扭转振动敏感的精密测试设备传动段,当传动链路中存在安装对中误差、或是负载端存在周期性小幅冲击时,六个沿中心孔周向等分布置的叶片,能够通过自身结构的微小弹性形变,抵消部分径向和角向偏移量,避免硬连接状态下的应力集中导致的轴系磨损、键槽崩裂等常见故障。

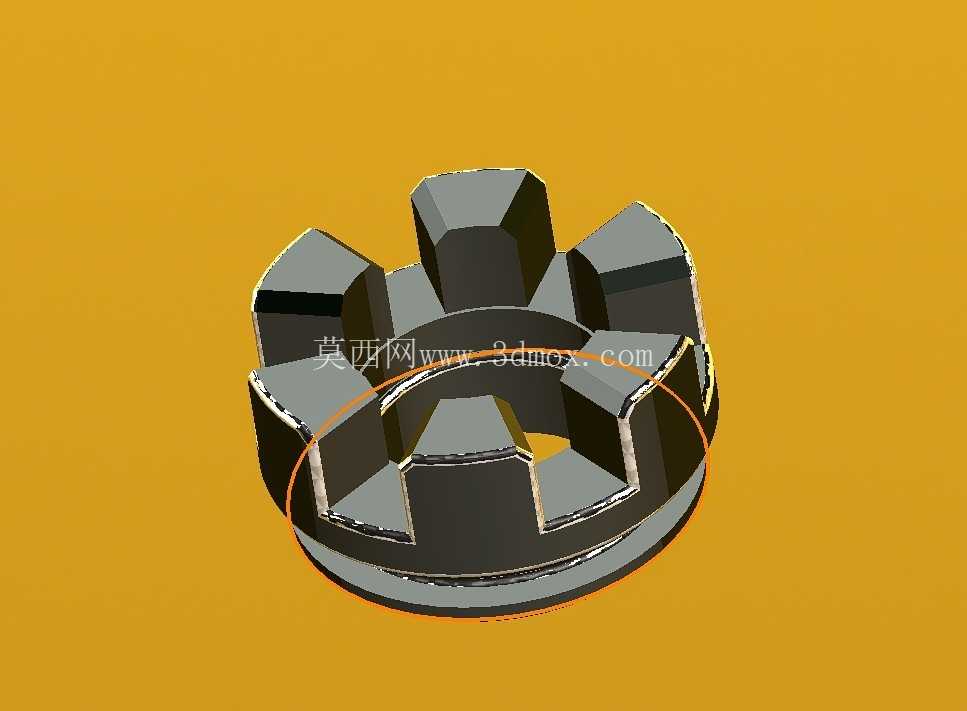

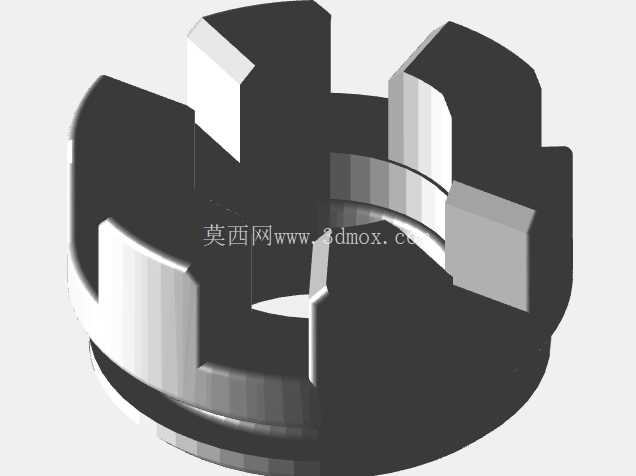

  从结构设计逻辑来看,元件整体采用短圆柱套状基体,外圆为规整的圆柱面,可适配常规的环形安装座定位需求,上端面沿周向均匀开出六个通槽,形成六个凸起的叶片结构,叶片的侧面为扭矩传递的接触面,每个叶片的周向宽度、槽口的深度都经过匹配计算,确保六个叶片在传递额定扭矩时受力均匀,不会出现单叶过载断裂的问题;中心孔为贯通式设计,可穿过传动轴,配合键槽或是顶丝结构完成轴向固定,叶片的根部做了小圆角过渡处理,避免应力集中在根部直角位置,提升元件的交变载荷耐受能力。

  关于安装边界与尺寸适配,这类耦合元件的轴向长度通常控制在直径的0.4-0.6倍区间,不会占用过多的轴系安装空间,外圆尺寸可根据传递扭矩的大小做等比例缩放,安装时需要注意两轴的对中偏差不能超过叶片形变的补偿极限,通常径向偏移量需控制在0.2mm以内,角向偏移不超过0.5度,否则会导致叶片单侧受力过大,加速磨损甚至出现断裂失效。实际选型过程中,需要匹配传动链路的额定扭矩、最高转速、以及允许的补偿偏移量,这类六叶结构的耦合元件,相比三齿、四齿的同类结构,单齿受力更小,传动过程中的动平衡性能更好,在中高转速的传动场景下运行更平稳,同时六个接触副在传递扭矩时的接触刚度更均匀,不会出现传动过程中的扭矩波动突变,适合对传动平稳性有一定要求的场景。

  从结构细节来看,元件下端带有一圈凸起的定位环边,安装时可卡入安装座的定位槽内,实现径向的快速定位,避免安装过程中出现偏心问题,叶片的顶端做了小倒角处理,方便装配时与对接的耦合件顺利啮合,不会出现尖角卡滞的问题;所有传递扭矩的接触面都有较高的平面度要求,确保啮合时接触面积足够,减少局部接触应力过大导致的压溃变形。在日常运维过程中,这类耦合元件不需要额外的润滑维护,因为啮合面之间存在微小的活动间隙,主要用来补偿偏移和缓冲振动,不会出现持续的相对滑动磨损,只有当设备出现长期过载、或是对中偏差超标的情况时,才会出现叶片的磨损、变形甚至断裂,此时只需要更换同规格的耦合元件即可快速恢复设备运行,维护成本较低。不同于膜片联轴器、波纹管联轴器等高精度柔性耦合件,这类六叶耦合元件的制造成本更低,结构强度更高,能够承受一定的瞬时过载冲击,在常规工业传动场景下的性价比优势明显,同时它的结构简单,建模和加工难度都不高,非常适合非标设备设计过程中根据实际安装空间、扭矩需求做参数化调整,快速生成适配的定制化结构。
