2.2kwATC主轴自动换向连接箱体

这款换向箱体主要配套2.2kW功率等级的自动换刀主轴使用，在小型数控雕刻、桌面级CNC加工场景中，承担主轴侧传感器与励磁线圈的安装固定、走线防护以及结构补强的作用，解决常规主轴外置接线凌乱、接插件易受切削液侵蚀、换刀信号反馈不稳定的常见问题。

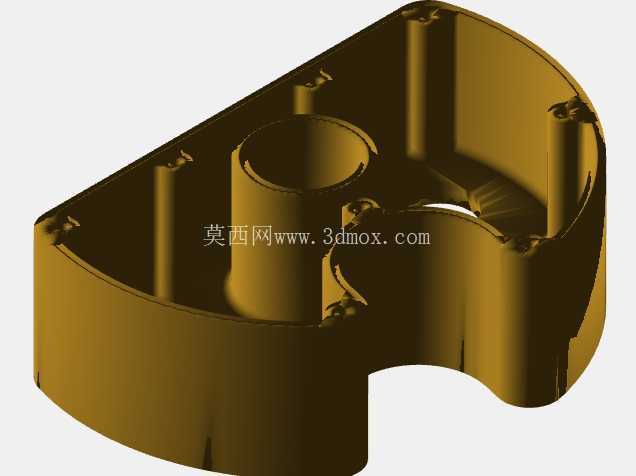

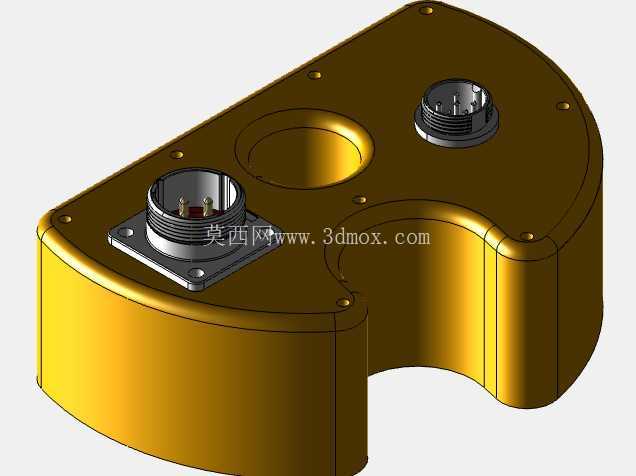

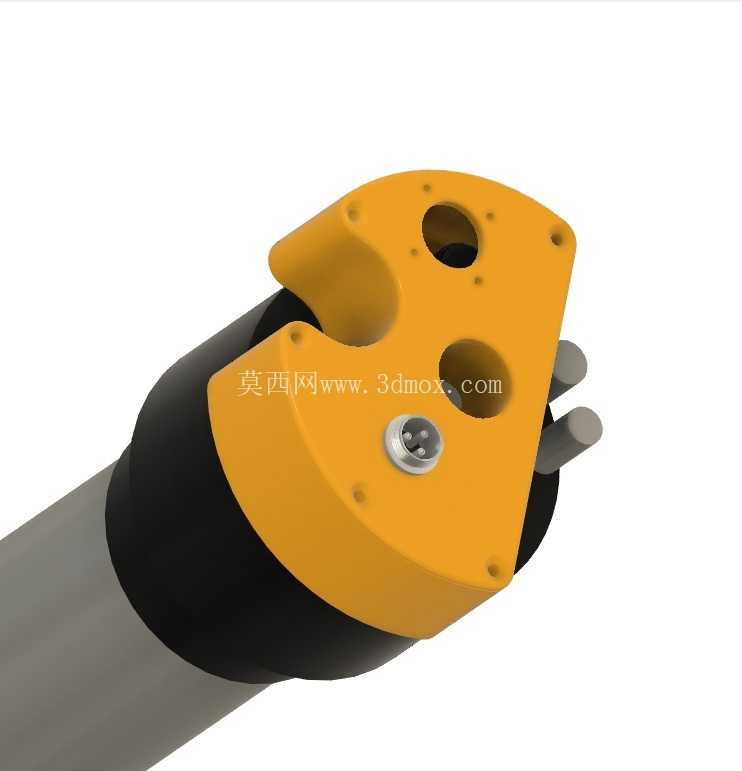

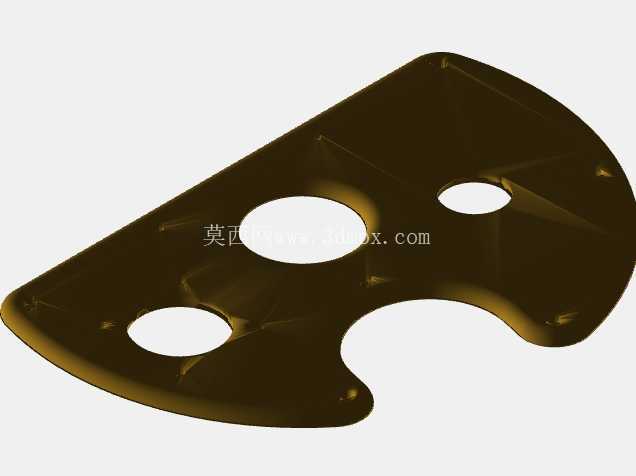

从结构设计逻辑来看，箱体采用分体贴合式安装思路，不需要对原有主轴本体做破坏性改造，安装时只需将箱体沿主轴轴向套入对应轴颈位置，对准主轴本体上的预装定位孔位，通过侧面的密封穿线接头将主轴内部的传感器、线圈引线引出后，拧紧端面的紧固螺钉即可完成固定，安装过程不需要额外制作专用工装，常规内六角扳手即可完成全部装配操作。箱体上预留的两个圆形安装孔分别对应两类接插件的安装位，其中直径较小的孔位适配GX16-6P规格的航空插头，专门用于传输主轴到位、换刀状态的传感器信号，直径稍大的孔位适配GX20F规格的航空插头，用于传输主轴线圈的驱动供电信号，两类接插件均采用M3规格的热插拔螺母锁紧，接插件与箱体接触面预留密封槽，可加装O型密封圈实现IP54级别的防护，避免加工过程中切削液、铝屑、木尘进入接插件内部造成接触不良。

考虑到桌面级加工设备的安装空间普遍紧凑，这款换向箱在第二版结构优化中特意压缩了箱体的外伸悬长，箱体最外侧边缘不超出主轴旁侧的气动缸体安装边界，不会和Z轴滑台的行程限位块、拖链安装支架产生运动干涉，箱体靠近主轴锥孔的一侧做了斜切避让设计，不会影响换刀过程中刀夹的摆动轨迹，也不会干涉主轴吹气清理锥孔时的气流路径。箱体上预留的多个M3规格热熔铜螺母安装位，可根据实际走线需求加装理线夹、磁环固定座等辅件，不需要额外在箱体上钻孔攻丝，避免破坏箱体的整体密封性能。

实际使用过程中，这款换向箱可将原本零散分布在主轴外侧的信号线、供电线统一规整到箱体内部，所有引线从箱体侧面的统一出口引出接入拖链，可大幅减少主轴高速往复运动过程中引线的弯折磨损，降低线缆被切削碎屑刮破的概率。针对加工过程中需要频繁更换接插件的维护场景，箱体上的接插件安装孔位做了沉台设计，螺母嵌入沉台内部不会突出箱体表面，更换接插件时不需要拆卸整个箱体，只需松开接插件端的锁紧螺母即可完成拔插操作，日常维护效率提升明显。

从安装边界尺寸来看，箱体适配的主轴轴颈直径为标准80mm规格，箱体整体最大外轮廓宽度不超过120mm，轴向安装长度仅为45mm，配套的密封穿线接头最大适配线径为8mm，可同时容纳6芯信号线缆与4芯供电线缆穿过，箱体与主轴贴合的端面做了0.2mm的凹台设计，安装时可在凹台内填充密封胶或者加装橡胶密封垫，完全阻断切削液沿箱体与主轴的贴合缝隙渗入主轴内部的路径。箱体靠近主轴锥孔的一侧预留了两个定位销孔，安装时可先插入定位销与主轴上的对应孔位对准，再拧紧紧固螺钉，可保证接插件的安装角度与主轴内部的出线方向完全对齐，避免安装过程中拉扯内部引线造成线芯断裂。

针对非金属加工场景的使用需求，这款箱体的结构完全适配3D打印制作工艺，壁厚设置为2.5mm，所有安装孔位的公差均预留了0.2mm的打印余量，采用PLA、PETG或者ABS材料打印即可满足使用强度要求，不需要做额外的攻丝处理，直接压入M3热熔螺母即可完成装配，对于设备改造爱好者或者小批量设备组装的场景，可直接根据三维模型调整局部尺寸，适配不同品牌、不同轴颈尺寸的自动换刀主轴，不需要重新从零开始建模，大幅缩短结构改造的设计周期。
