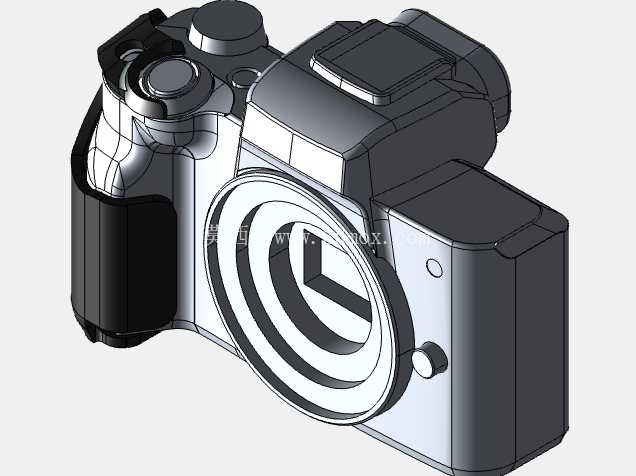

做摄影周边结构设计这几年,碰到最多的需求就是给特定机型做适配性的外接触发配件,这次针对佳能M50做的自动连拍支架,核心是解决延时摄影、固定机位长序列拍摄时手动按快门产生的机身抖动问题,同时规避市面上通用快门线接口松动、线材拉扯影响机位的痛点。
先从安装边界说起,整个支架的贴合面完全逆向佳能M50机身握持侧的曲面轮廓做的随形设计,没有做全包结构,只覆盖快门按键周边到机身底部的支撑区域,底部预留标准1/4英寸三脚架螺丝孔位,和市面上常规快装板的孔位尺寸完全兼容,不需要额外更换快装组件就能直接装在三脚架、云台或者固定支架上,安装时不需要在机身上贴胶或者做额外固定,靠曲面贴合的限位加上底部螺丝的锁紧力,就能保证支架和机身之间没有相对窜动,不会因为反复触发快门产生位移。
快门触发机构的设计是整个结构的核心,一开始考虑过用微型舵机直接按压快门,但舵机的行程冗余太大,触发力度不好控制,要么按不到位触发不了连拍,要么力度太大顶坏快门按键的回弹结构,后来换成2毫米直径的碳纤维杆做推杆,碳纤维杆的刚性足够,重量比同直径的金属杆轻60%以上,长时间工作不会因为自身重量产生下垂偏移。多根碳纤维杆端部胶合在一个滑块上,滑块的导向槽直接做在支架本体上,配合间隙控制在0.1毫米以内,既不会卡滞也不会有横向晃动。之前实测佳能M50的快门按键总行程是1.5毫米,其中半按对焦行程大概0.8毫米,全按触发行程是剩下的0.7毫米,所以滑块的工作行程特意做了1.6毫米的限位,留0.1毫米的余量避免顶死快门,保证每次按压都能稳定触发连拍,又不会长期挤压快门弹簧影响按键寿命。
固定方式上,支架对应快门侧边的位置开了一个通槽,安装的时候可以直接穿M3螺丝把驱动滑块的动力组件锁在支架上,如果是做原型测试,也可以用加热垫片把临时驱动模块粘在槽位上,不需要破坏支架本体就能调整触发位置,方便测试不同驱动方案的实际效果。目前的结构版本还预留了相机背面的固定拓展位,后续可以加装辅助框架来固定外接电源或者图传模块,不需要额外在机身上粘贴配件,避免残胶损伤机身漆面。
实际应用场景里,这个支架主要适配固定机位的延时拍摄、星空堆栈拍摄、产品定格动画拍摄这类需要连续稳定触发快门的场景,相比无线快门线,它的触发延迟更低,不会因为信号干扰出现漏拍的情况,而且整个结构和机身连为一体,收纳的时候不需要拆下线材,直接把相机连同支架一起放进摄影包就行,不会出现线材缠绕的问题。结构设计的时候特意把所有棱角都做了R2以上的圆角处理,安装拆卸的时候不会刮花机身漆面,支架主体的壁厚控制在3毫米,整体重量控制在150克以内,加上驱动组件总重量也不会超过200克,不会给三脚架云台带来额外的负重负担,哪怕是用小型桌面三脚架也能稳定支撑,不会出现头重脚轻倾倒的问题。
在导向结构的设计上,没有额外加装金属导轨,直接用支架本体的工程塑料材质做导向面,因为滑块的工作行程很短,而且碳纤维杆本身的自润滑性不错,长期往复工作的磨损量可以忽略,不需要额外做耐磨处理就能满足上万次的触发使用寿命,也减少了零件数量,降低整体装配难度,后期如果做量产的话,只需要一套注塑模具就能生产主体结构,不需要二次加工装配导轨组件,生产效率更高。触发滑块的复位靠快门按键本身的回弹弹力就足够,不需要额外加装复位弹簧,进一步简化了结构,减少了故障点,哪怕在低温环境下拍摄,也不会因为弹簧弹性变化影响触发手感。
