3英尺DisplayPort面板安装接口结构

在工业控制机柜、桌面嵌入式设备、音视频矩阵主机这类需要长期固定布线的场景里，外露的线材接口很容易因为拉扯、磕碰出现接触不良，面板安装式的DisplayPort接口就是为了解决这类布线痛点设计的。这次还原的这款3英尺规格面板安装DP接口结构，是在实际选型过程中找不到匹配现成模型的前提下，通过实物测绘完成的孔位与外形复刻，主要用于整机三维布线阶段的装配干涉校验，不用等实物采购到位就能提前确认面板开孔位置、线材弯折半径、周边元件避让距离。

从实际使用场景来看，这类接口大多安装在设备后侧的金属面板或者塑料挡板上，一端通过自带的短线缆连接设备内部的显卡、视频采集板卡，另一端外露在面板外侧供外部显示设备接线，相比直接把板载DP接口露在外面，这种面板安装结构能把插拔受力全部转移到面板结构上，不会因为反复插拔拉扯到内部板卡的焊盘，大幅提升接口的耐用性，尤其适合工业现场需要频繁拆装显示接线的调试场景，也能让设备后侧的布线更整齐，避免多股线材杂乱堆积挡住散热风道。

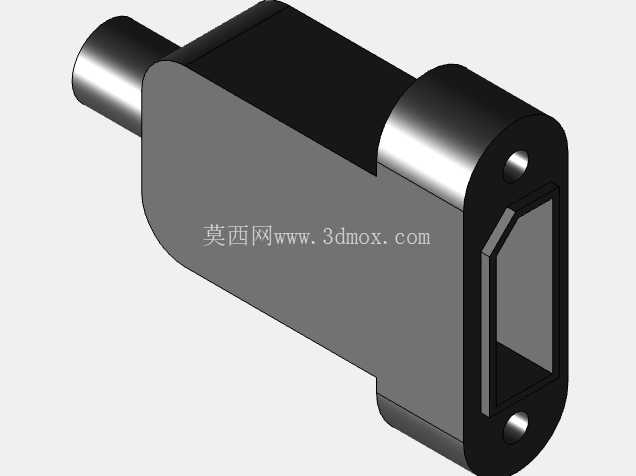

设计还原的过程中，首先确认的是面板安装的核心边界：接口外露端的DP母座轮廓完全遵循标准DisplayPort接口的外形尺寸，保证公头插头能正常插入不会出现卡滞；安装固定端的两个定位柱间距、柱体直径完全匹配实物测绘数据，对应面板上需要开两个对应直径的定位孔，配合法兰面的贴合限位，安装后不会出现左右晃动。主体外壳的外形做了写实还原，侧面的出线端做了圆滑过渡，避免线材弯折处出现直角应力集中，实际布线时出线方向垂直于面板平面，预留的3英尺线长足够覆盖常规ATX机箱、标准19英寸工控机柜内从后侧面板到主板PCIe插槽的距离，不用额外加延长线引入信号损耗。

建模过程中特意核对了几个容易出干涉的位置：首先是法兰盘的厚度，这个尺寸直接决定面板开孔的沉台深度，如果建模时厚度做厚了，实际安装时接口会凸出来一截，固定螺丝拧到位后会出现缝隙；如果做薄了，接口会陷在面板内侧，插头插不到位出现信号断连。其次是母座内部的开口深度，这个尺寸不用做内部针脚的精细还原，只要保证外壳轮廓的避让空间足够，实际装配时不会和面板内侧的加强筋、固定螺柱发生碰撞就满足布线校验的需求。还有侧面出线端的外径，这个尺寸决定了面板上除了固定孔之外，是否需要额外开出线避让槽，这次测绘的结构出线端直径较小，常规厚度的金属面板只需要开两个固定孔就能完成安装，不用额外加工大尺寸的避让孔，能减少面板加工的工序。

从结构特性来看，这款接口的外壳采用压铸成型的结构，整体强度足够承受日常插拔的受力，两个固定孔位对称分布在母座两侧，插拔时的受力能均匀分散到面板上，不会出现单侧受力导致的接口歪斜。在做整机装配校验的时候，把这个模型导入装配体后，可以直接模拟DP插头插入的全过程，确认插头尾部的线材会不会和旁边的HDMI接口、USB接口、电源接口发生干涉，也能提前计算好线材弯折的最小半径，避免实际组装时因为线材弯折过度导致内部芯线断裂。对于做设备结构设计的工程师来说，这类接口模型不需要做太精细的内部结构，只要外形尺寸、安装孔位、接口边界完全准确，就能满足90%以上的布线校验、开孔图绘制的需求，不用花大量时间去测绘内部的针脚、屏蔽层结构，能大幅提升建模效率。

实际选型搭配的时候，这类面板安装DP接口通常和同系列的HDMI、USB Type-A、Type-C面板安装接口搭配使用，统一开孔尺寸和安装间距，整排布置在设备后侧面板上，视觉上更整齐，后期维护更换接口也不用重新开孔。建模时特意把接口的安装基准面设置在法兰盘的贴合面上，导入装配体后只需要把基准面和面板的内侧面重合，再对齐两个固定孔的位置，就能快速完成装配约束，不用反复调整位置。另外出线端的方向做了固定约束，和接口插拔方向呈90度垂直，不会出现线材和插头干涉的情况，实际布线时线材顺着机柜理线架的方向排布，不会出现硬折的情况。
