可3D打印小型网络设备安装机架

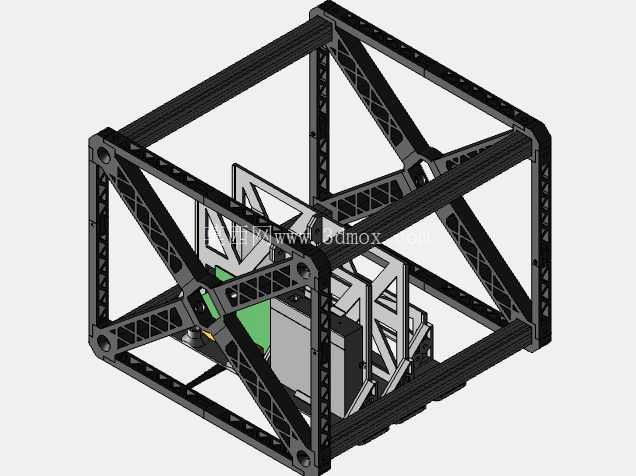

这款机架的设计初衷，是解决小型网络设备、边缘计算节点在非专业机房场景下的堆叠杂乱、固定困难问题，适配个人技术爱好者、小型工作室的设备部署需求，可承载迷你PC、桌面交换机、家用路由器、单板计算机集群、定制小型电子模块等多类轻量化硬件。整体框架采用轻型桁架式结构，在保证结构刚性的前提下尽可能减少材料用量，适配FDM类型3D打印机的成型特性，所有杆件的截面尺寸、连接节点的圆角过渡都经过打印可行性校验，避免大角度悬空结构，无需额外支撑即可完成打印，降低打印失败率与后处理工作量。

垂直支撑柱采用等截面直杆设计，沿机架四角均匀布置，柱身预留连续的安装调节孔位，可根据搭载设备的实际高度灵活调整层板的安装位置，适配不同厚度的网络设备、计算模块的安装需求，层板与立柱之间采用侧装夹板配合紧固件的连接方式，无需额外的预埋螺母，打印完成后直接使用标准五金件即可完成组装，装配逻辑简单，普通用户参照结构示意即可完成整机拼装。侧安装板预留了通用的设备固定孔位，孔位间距参照消费级网络设备、迷你主机的底部安装孔标准设计，可直接通过螺丝将设备固定在安装板上，避免设备放置移位，同时层板采用镂空桁架设计，既减轻了整体结构重量，也能为搭载的设备提供充足的通风散热空间，避免设备长时间运行时热量在机架内部积聚，影响硬件运行稳定性。

结构设计上充分考虑了模块化拓展需求，上下框架的连接节点预留了标准拼接接口，可根据实际使用需求沿垂直方向堆叠拓展，实现多层设备的统一部署，也可根据搭载设备的尺寸调整框架的长宽参数，所有连接节点的受力都经过简化力学校验，在常规PLA、PETG等常用3D打印材料的强度范围内，可稳定承载总重量不超过15kg的电子设备，完全满足小型家庭实验室、桌面网络节点的承重需求。外形尺寸控制在桌面级设备的合理范围内，可直接放置在书桌、机柜层板、设备间置物架上，不会占用过多的桌面空间，框架边缘全部做了圆角过渡处理，避免组装、使用过程中尖锐边角划伤操作人员，也减少打印过程中的应力集中问题，降低打印件开裂的风险。

实际使用场景中，这款机架可将零散放置的多台小型网络设备、计算模块规整为统一的整体，既优化了桌面布线的整洁度，也便于设备的统一维护与管理，相较于市售的标准网络机柜，这款3D打印机架的定制化程度更高，用户可根据自身的设备尺寸、摆放空间调整模型的参数，无需受限于标准机柜的固定尺寸，同时打印材料的成本远低于成品金属或塑料机架，适合小批量、个性化的设备部署场景。结构设计上规避了复杂的装配结构，所有打印部件都可在普通桌面级3D打印机上完成制作，无需大型工业打印设备，打印完成后的组装仅需要常规的内六角扳手、十字螺丝刀即可完成，不需要特殊的装配工具，整体结构的维护难度低，若单个部件出现损坏，可单独重新打印对应部件进行替换，无需更换整个机架，降低了长期使用的维护成本。框架的顶部与底部都预留了走线缺口，可将设备的电源线、网线统一从缺口处规整引出，避免线缆杂乱缠绕，同时缺口边缘做了圆弧过渡，避免长期使用过程中线缆外皮被框架边缘磨损，引发用电安全隐患。
