朗视TG100网关1U机架安装固定支架

在小型通信机房、家庭实验室这类空间紧凑的部署场景中，零散放置的桌面式VoIP网关往往会带来线缆杂乱、设备移位、运维排查效率低的问题，标准19英寸机架的统一安装是这类场景下规整设备的最优方案，这款适配朗视TG100 GSM VoIP网关的安装支架，就是针对该款网关无标配机架安装结构的痛点做的定制化结构设计。

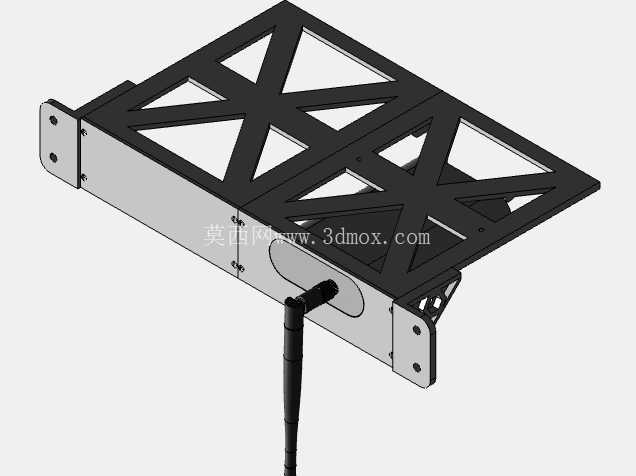

从实际安装适配的边界来看，支架完全遵循1U机架的安装规范，整体高度控制在44.45mm的标准1U高度范围内，安装耳的开孔位置完全匹配标准19英寸机架的立柱孔距，不需要额外对机架做打孔改造，直接使用常规的M6机柜螺丝就能完成固定。支架主体的承托结构做了X型的镂空加强筋设计，这种结构不是单纯为了减重，在3D打印的成型工艺下，交叉的筋条可以在不增加整体壁厚的前提下大幅提升平面的抗弯折能力，避免长期承重后出现承托面下凹变形的问题，同时镂空区域可以给网关本体留出足够的散热空间，不会因为支架包裹导致设备积热，影响GSM模块的长期运行稳定性。

支架的前端固定耳和网关本体的连接位置，做了和网关外壳安装孔完全对位的固定孔位，安装时不需要对网关本身做任何破坏性改造，直接利用网关外壳原有的固定螺丝位就能完成网关和支架的刚性连接，不会出现设备在支架内晃动、移位的情况。考虑到TG100网关带有外置的GSM天线，支架在天线对应的出线位置做了弧形的让位缺口，天线可以直接从支架前端的缺口处伸出，不会被支架结构遮挡信号，也不需要额外调整天线的安装角度，安装完成后天线可以保持垂直向上的最优信号收发姿态。

在实际的机房布线场景中，这款支架可以把原本需要桌面放置的TG100网关规整安装到标准机架的空余U位里，和交换机、语音网关、IPPBX设备统一排布，电源线、网线、天线延长线都可以沿着机架的理线架规整布置，大幅减少零散设备带来的线缆杂乱问题，日常运维时不需要在桌面一堆设备里翻找对应网关，直接在机架上就能完成设备状态查看、线路插拔操作。对于家庭实验室、小型创业团队的通信机柜部署来说，这种定制化的安装支架可以充分利用机架的垂直安装空间，不需要额外占用桌面或者机柜层板的位置，提升机柜内部的空间利用率。

设计过程中充分考虑了3D打印的成型特性，所有结构都做了无悬垂的优化，不需要额外添加支撑结构就能完成打印，打印完成后只需要简单去除毛边就能直接装配，不需要二次机加工。支架的承托深度刚好匹配TG100网关的本体深度，设备装入后后端不会突出支架范围，不会和机架后部的理线架、电源排插产生位置干涉，安装耳的厚度做了2.5mm的加厚处理，长期承重不会出现安装耳断裂的问题，固定孔位周边做了小范围的加厚凸台，避免螺丝锁紧时出现孔位开裂的情况。

在多设备堆叠部署的场景下，这款支架的1U高度设计可以和其他标准1U设备紧密排布，不会出现高度浪费，支架表面没有突出的结构，相邻设备安装时不会产生位置干涉。X型的筋条结构除了提升结构强度之外，还可以在设备运行时辅助空气流通，网关工作时产生的热量可以通过镂空的筋条间隙快速散出，即使在机柜通风条件一般的环境下，也能保证网关的工作温度处于合理区间，避免因为过热导致GSM模块掉线、通话质量下降的问题。
