适配2040铝型材的Nema23电机安装固定座

在非标自动化设备的搭建过程中，铝型材框架凭借其组装灵活、改造成本低、无需复杂焊接工序的优势，已经成为小批量设备、测试治具、桌面型加工设备的主流承载结构，而步进电机作为这类设备中最常用的动力执行元件，其安装固定的可靠性、定位精度，会直接影响整套传动机构的运行稳定性，这款适配2040铝挤压型材的Nema23规格电机安装支架，正是针对这类应用场景开发的专用固定结构。

从实际使用场景来看，这类支架多用于桌面型数控铣床、小型皮带输送线、丝杆传动滑台、3D打印设备、点胶治具等采用20系列铝型材搭建框架的设备中，用来将57系列步进电机（即Nema23规格，安装法兰边长57mm左右）稳定固定在型材端面或型材拼接的安装位上，避免电机运行时的振动导致安装位偏移，保证电机输出轴与传动部件（同步轮、联轴器、丝杆端）的同轴度，减少传动过程中的偏磨、异响问题。

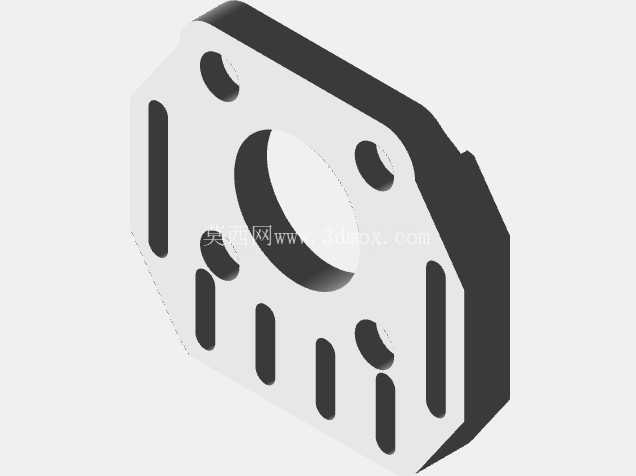

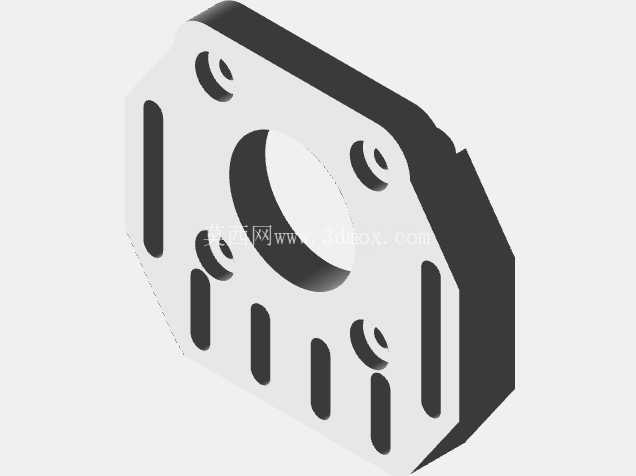

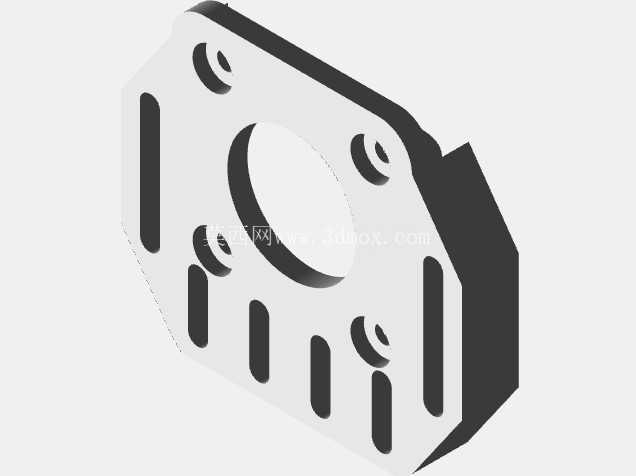

在功能特性上，这款支架采用一体化的块状结构设计，主体安装面预留了与Nema23电机法兰完全匹配的安装孔位，四个沉头孔的位置严格对应标准Nema23电机的安装螺孔分布，中心位置的大尺寸通孔用来避让电机输出轴，同时也能为电机轴端的联轴器、同步轮预留足够的装配空间，不会出现支架与传动部件干涉的问题。支架朝向铝型材的一侧，设计了与2040铝型材槽宽匹配的安装定位结构，配合T型螺母可以快速将支架锁紧在型材的槽道内，不需要额外在型材上打孔攻丝，大幅降低现场装配的工作量。支架本体上开设的多组长条形镂空槽，一方面是为了减轻支架自身重量，降低铝型材框架的负载，另一方面也能在电机长时间运行时，为电机法兰端面提供一定的散热空间，避免电机热量在安装位堆积，影响电机的运行寿命。

设计思路上，这款支架没有采用多余的装饰性结构，所有结构特征都围绕安装可靠性、装配便捷性两个核心需求展开。在确定安装孔位时，严格遵循Nema23电机的标准安装尺寸规范，保证市面上绝大多数同规格的步进电机、闭环伺服电机都能直接适配，不需要额外做孔位修改。在确定支架与铝型材的连接结构时，充分考虑了2040铝型材的槽道尺寸、型材端面的安装边界，支架的整体厚度经过反复校核，既保证电机锁紧后不会出现支架形变，也不会因为厚度过大占用过多的设备内部空间。针对装配过程中可能出现的孔位对位偏差问题，支架上与型材连接的孔位采用了长圆孔设计，允许安装时在一定范围内调整电机的前后位置，方便用户调整同步带的张紧度，或是调整丝杆与电机轴的对接间隙，降低装配时的对位精度要求，即使是经验不足的装配人员，也能快速完成电机的安装调试。

从安装边界来看，这款支架的整体外轮廓尺寸完全适配2040铝型材的安装面，安装后支架不会超出型材的侧边轮廓，不会和设备上的其他走线、拖链、外围护板产生干涉。中心避让孔的直径足够容纳常规尺寸的联轴器与同步轮，用户不需要额外对支架进行二次加工就能完成装配。支架上的电机安装孔采用沉头设计，锁紧螺丝的端面不会突出支架表面，保证电机法兰面可以和支架安装面完全贴合，避免因为螺丝突出导致电机安装倾斜，影响传动同轴度。在实际选型使用时，只需要确认所用电机为标准Nema23安装规格，搭配的框架型材为2040规格的欧标或国标铝挤压型材，就可以直接选用这款支架，不需要额外做定制化修改，能够大幅缩短设备的设计与装配周期，减少非标零件的单独加工成本。
