小型桌面级50行程数控铣床结构设计

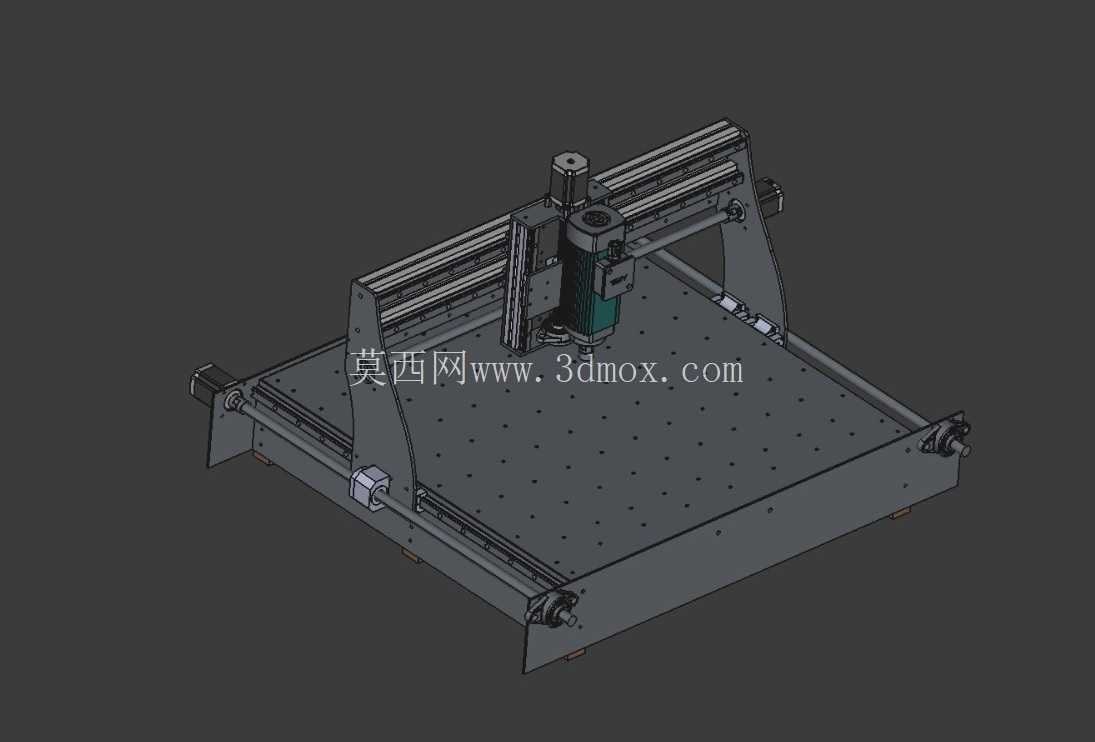

这款小型数控铣床的有效加工行程覆盖500mm×500mm的方形工作台区域，整体采用龙门式动梁结构布局，区别于常规工业铣床的固定龙门设计，横梁沿Y轴方向做直线运动，主轴滑座沿横梁做X向移动，Z轴主轴单元沿滑座做垂直进给，这种布局在有限的桌面占地空间内最大化了加工覆盖范围，整机占地尺寸控制在800mm见方以内，可直接放置于标准工业工作台或实验室操作台上使用，无需额外做设备基础浇筑，适配小批量零件打样、教学实训、个人DIY加工、小型五金件精密铣削等场景。

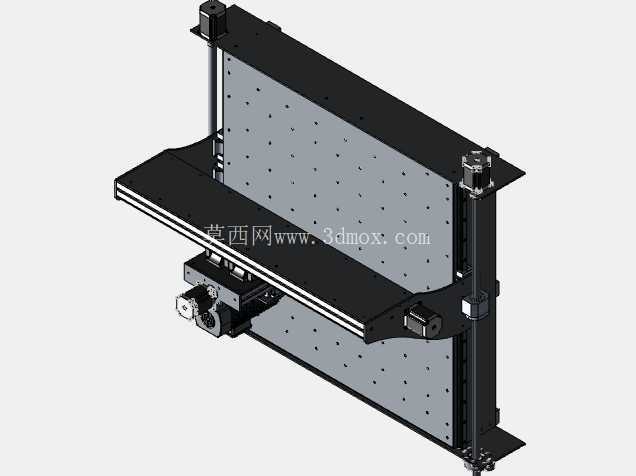

从结构设计逻辑来看，三个直线进给轴均采用滚珠丝杠搭配线性导轨的传动组合，丝杠端部配置支撑座做预紧拉伸，消除反向间隙的同时提升传动刚性，导轨选用标准4040规格铝型材配套的线性滑轨，兼顾安装便捷性与运动精度，能满足软金属、工程塑料、木材、亚克力等常见加工材料的铣削需求，主轴单元采用高速电主轴配置，搭配对应的安装座固定在Z轴滑台上，可通过更换夹头适配不同柄径的铣削刀具，满足钻孔、铣平面、铣槽、轮廓铣削等常规机加工工序。工作台采用多孔阵列式结构设计，台面布满等距排布的安装螺纹孔，可直接通过压板、夹具固定待加工工件，无需额外加装T型槽工作台，既减轻了整机自重，也提升了工件装夹的灵活性，不同尺寸的异形工件都能找到合适的固定点位。

在安装边界设计上，各轴的行程限位位置均预留了机械防撞余量，导轨两端配置限位挡块与缓冲垫，避免运动超程造成的结构碰撞，整机的电气走线沿铝型材内腔与拖链布置，所有运动线缆都收纳在柔性拖链内，随轴运动时不会出现线缆拉扯、剐蹭的问题，两侧的龙门支撑座采用加厚板材折弯焊接后做时效处理，消除焊接内应力，避免长期使用后出现结构变形影响加工精度。驱动电机采用标准NEMA23规格安装法兰，可适配同规格的步进电机或伺服电机，用户可根据自身的精度需求、预算情况灵活选配驱动单元，无需改动主体安装结构，降低了改装与维护的成本。

实际应用中，这类小型数控铣床可覆盖电子外壳小零件加工、航模配件制作、教学演示数控加工原理、工艺品雕刻铣削、小型模具粗加工等场景，相比大型工业铣床，它的功耗更低、操作门槛更低，占用空间更小，适合小批量定制化生产场景使用，不需要配备大型车间的三相工业供电，普通民用市电即可驱动运行。结构设计上充分考虑了DIY组装的便利性，所有连接部位均采用标准紧固件连接，没有复杂的铸造一体结构件，普通机械爱好者可按照装配关系完成整机组装，各部件的加工公差控制在合理范围内，装配后无需大量刮研调整即可达到基础的运动精度要求。Z轴方向的行程设计充分考虑了常规工件的装夹高度，配合工作台的T型槽（孔位）可装夹高度100mm以内的工件，满足绝大多数小型零件的加工高度需求，主轴的转速范围覆盖常规铣削需要的转速区间，针对不同材料可调整对应转速参数，避免烧刀或加工效率过低的问题。

从结构刚性角度来看，龙门横梁采用加厚铝型材搭配加强筋设计，在X轴全行程移动时不会出现明显的下挠变形，Y轴的两根平行导轨安装在底座两侧的支撑梁上，安装面做铣平处理，保证两根导轨的平行度公差在允许范围内，运动过程中不会出现卡顿、爬行的问题。底座采用框架式焊接结构，底部预留了可调脚杯的安装位置，可通过调整脚杯高度将工作台调整至水平状态，抵消放置面的平面度误差，保证加工时的设备稳定性。
