金属板材圆弧折弯成型工装结构

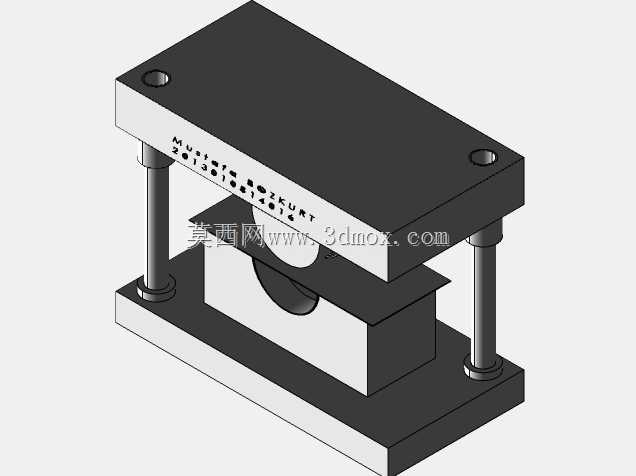

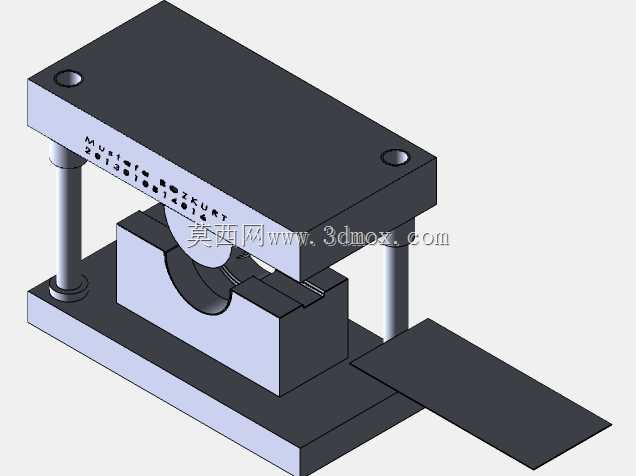

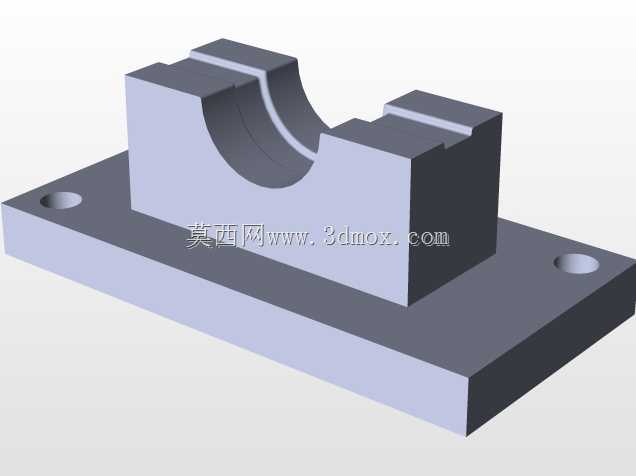

这套结构针对薄金属板材的大圆弧折弯工序设计，常见于家电外壳、柜体包边、通风管道连接段的加工场景，区别于常规直角折弯工装，它能实现板材无压痕的圆弧过渡成型，避免传统折弯工艺在圆弧段产生的应力集中、表面折痕问题。从结构形态来看，成型工作面采用连续的圆弧曲面设计，两侧延伸的平直定位段刚好匹配待加工板材的定位基准，作业时板材放置在定位段上，通过压力驱动上模下压，就能让板材沿着圆弧工作面发生塑性变形，一次性完成指定弧度的弯折，不需要多次逐段折弯调整，能有效提升钣金加工的成型效率。设计过程中重点考量了板材成型时的回弹特性，圆弧工作面的曲率半径经过反复校核，预留了合理的回弹补偿量，确保折弯后的工件弧度符合设计公差要求，不会出现成型后弧度偏大或偏小的问题。两侧的平直定位边长度经过匹配计算，既能保证板材放置时的定位精度，避免折弯过程中板材发生偏移导致的成型错位，也不会因为定位段过长造成材料浪费或者与周边送料结构产生干涉。在安装边界上，这套结构的安装基面做了平整化处理，可直接固定在常规折弯设备的滑块或工作台面上，不需要额外制作复杂的转接底座，安装孔位采用通用间距设计，适配多数通用冲压、折弯设备的装夹尺寸，更换不同规格的成型模块就能适配不同厚度、不同弧度要求的板材加工需求。实际生产中，这类结构多用于0.5-2mm厚度的冷轧钢板、铝板加工，成型后的工件圆弧段过渡顺滑，没有明显的折弯棱线，表面质量满足外观件的加工要求，同时圆弧段的结构强度优于逐段折弯成型的工件，在需要弧形包边、弧形导流结构的设备外壳、管道组件加工中应用十分广泛。结构本身没有复杂的活动组件，日常维护只需要定期清理工作面的金属碎屑，避免压伤工件表面即可，整体耐用性强，适合批量钣金加工场景使用。
