T8导程0.8mm法兰式黄铜传动螺母

　　这款T8规格的法兰式黄铜螺母，是梯形丝杠传动副里的核心配套部件，日常在小型数控滑台、桌面级3D打印机Z轴升降机构、小型自动化检测设备的位移调节单元、实验室精密微调载物台这类对传动平稳性有一定要求的场景里十分常见。不同于常规的圆螺母结构，它自带一体化的法兰安装边，不需要额外加工锁紧卡槽或者配合圆螺母止动垫圈，安装时直接通过法兰边上的四个均布通孔穿入内六角螺钉，就能把螺母牢牢固定在移动滑台的安装座上，既简化了安装座的加工工序，也能避免传动过程中螺母跟转、轴向窜动的问题，在轻载直线传动场景里的装配效率比普通圆柱螺母高不少。材质选用黄铜是经过实际工况验证的选择，黄铜本身的自润滑特性不错，跟钢制梯形丝杠配合的时候，即使没有持续的油脂润滑，短时间空载或者轻载运行也不会出现严重的咬合拉伤，日常维护只需要定期在丝杠螺纹表面涂抹少量润滑脂就能保证顺畅运行，而且黄铜质地偏软，磨损主要发生在螺母侧，后期维护只需要更换螺母，不需要更换加工精度更高、成本更高的丝杠，能大幅降低整套传动机构的后期维护成本。

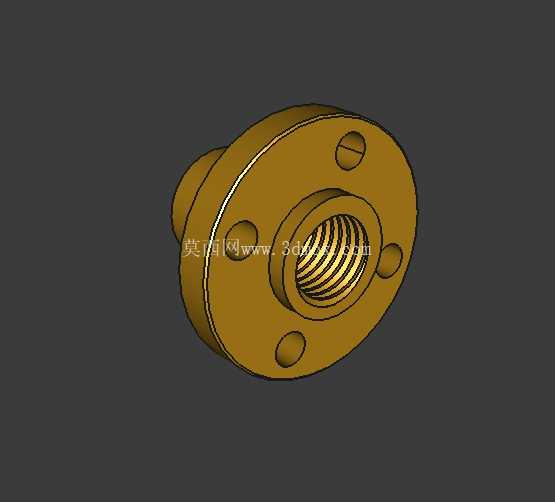

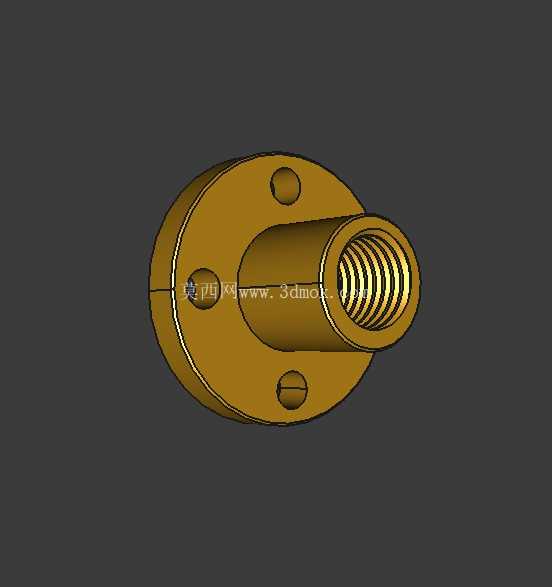

　　从尺寸边界来看，这款螺母的法兰外径为22mm，这个尺寸刚好适配市面上多数2020铝型材搭建的小型设备安装空间，不会因为法兰直径过大跟旁边的导轨、线槽等部件产生干涉；法兰端面上的四个安装孔做了沉孔设计，螺钉拧入之后头部不会突出法兰端面，不需要额外预留螺钉头的避让空间，进一步压缩了安装所需的轴向空间。螺母的内螺纹是导程0.8mm的T8梯形螺纹，这个导程参数属于细牙传动规格，单圈进给量小，传动的分辨率更高，配合步进电机使用的时候，很容易实现0.01mm级别的微调进给，很适合用在对位移精度要求较高的微调场景，比如光学实验平台的镜头调节架、小型点胶设备的针头高度调节机构。设计的时候特意在法兰和螺纹主体的衔接位置做了小圆角过渡，避免直角衔接处的应力集中，因为螺母在带动滑台移动的时候，法兰根部是承受轴向推力的主要位置，如果是直角衔接，长期受交变推力很容易在根部产生裂纹，小圆角过渡能分散应力，提升螺母的抗疲劳寿命。另外螺母的螺纹段长度做了合理控制，既保证足够的螺纹啮合长度来承受轴向载荷，避免螺纹牙受力过大变形，也不会因为螺纹段过长导致跟丝杠的配合摩擦阻力过大，影响传动的顺畅度。

　　需要注意的是，这款螺母的螺纹是按照建模常用的公称尺寸绘制的，如果要用于实际的高负载传动场景，需要根据配合丝杠的实际公差对螺母内螺纹做适当的配做调整，保证合理的配合间隙，避免出现卡滞或者间隙过大反向死区超标的问题；如果是用于CNC项目的结构建模、运动仿真，这个模型的尺寸完全可以满足装配干涉检查、运动模拟的需求，法兰上的安装孔位置、螺纹段的伸出长度都按照常规的安装尺寸做了还原，导入装配体之后不需要额外调整尺寸就能直接完成虚拟装配，能节省不少标准件建模的时间。

　　在实际选型替换的时候，要注意核对法兰的安装孔位孔距，不同厂家生产的T8螺母法兰孔距可能存在细微差异，替换前最好测量现有安装座的孔位尺寸，避免出现安装孔对不上的问题；如果是用于垂直升降的传动场景，还要核算螺母的负载能力，黄铜材质的T8螺母在0.8mm导程下，额定静负载大概在几十公斤级别，不要超负载使用，否则会加速螺纹磨损，甚至出现滑牙的问题。日常使用中要避免铁屑、灰尘等硬质杂质进入螺纹啮合面，杂质进入后会像磨料一样加速螺纹的磨损，大幅缩短螺母的使用寿命，在粉尘较多的场景使用时最好给丝杠加装防尘罩，减少杂质附着。
