轻型起重机配套辅助升降臂结构设计

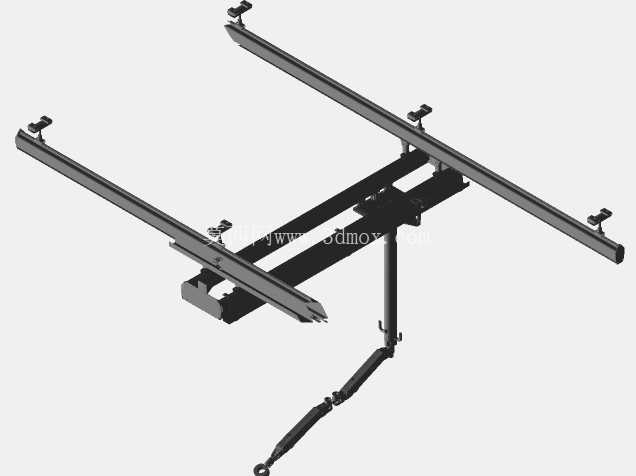

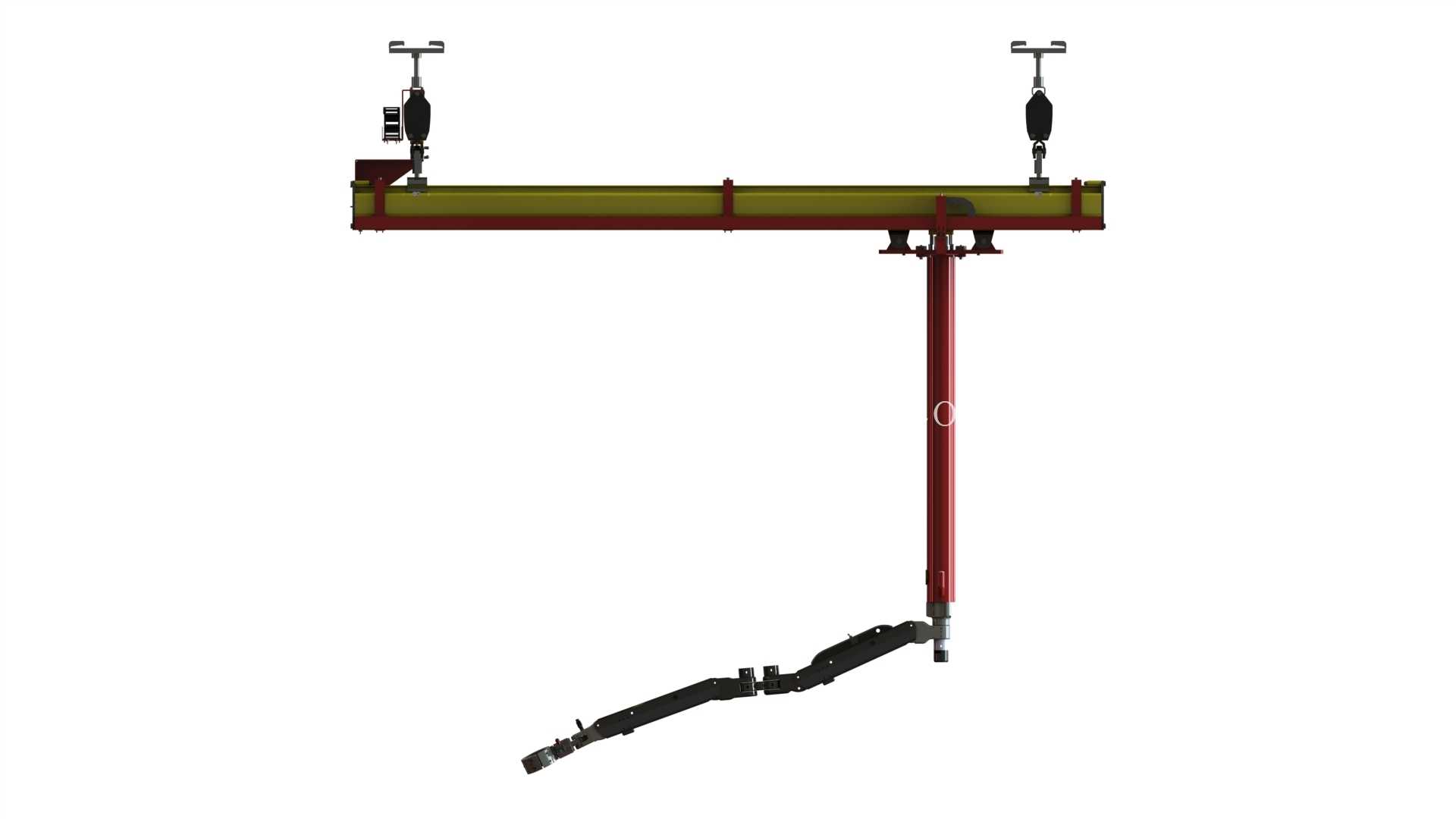

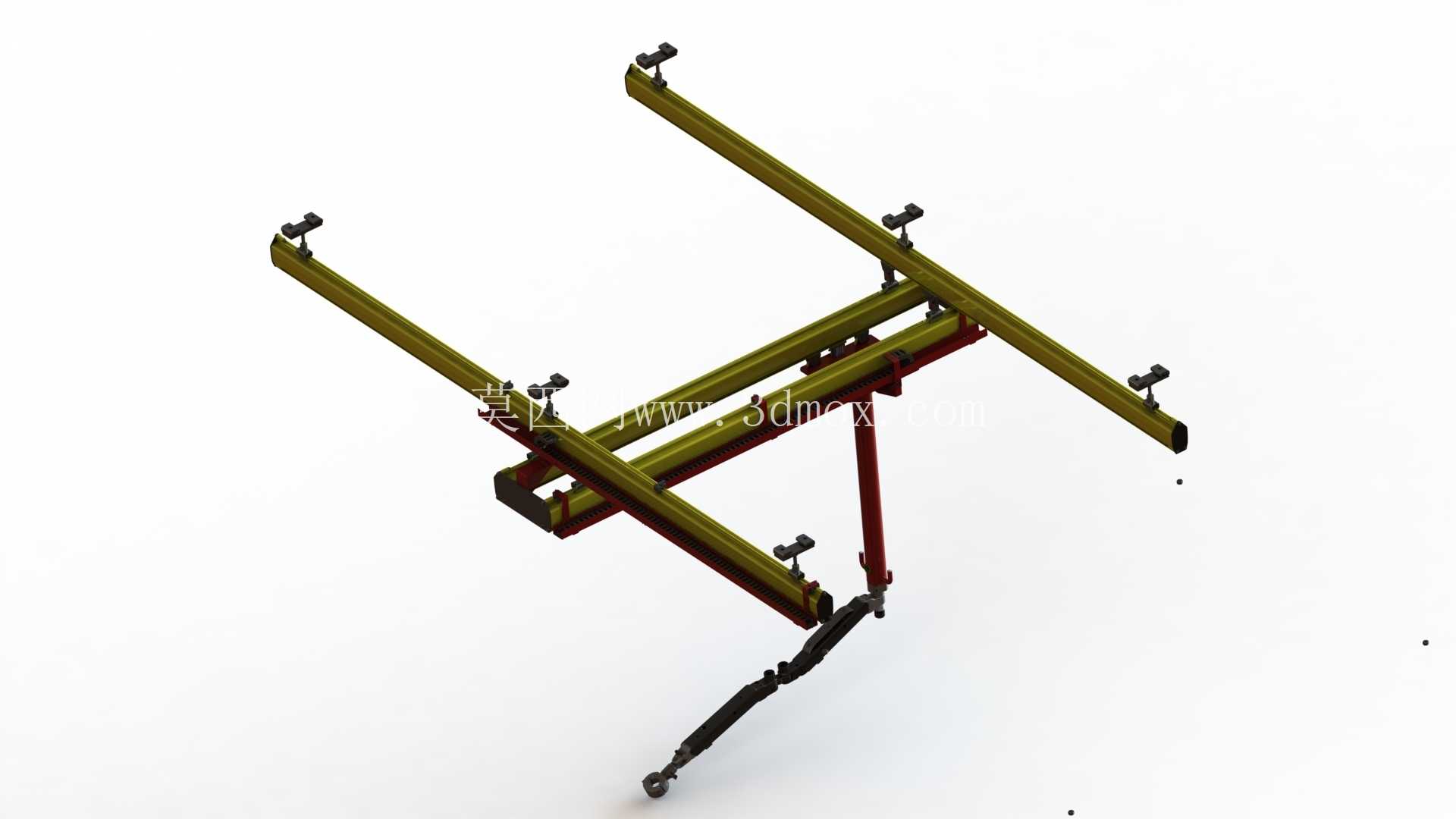

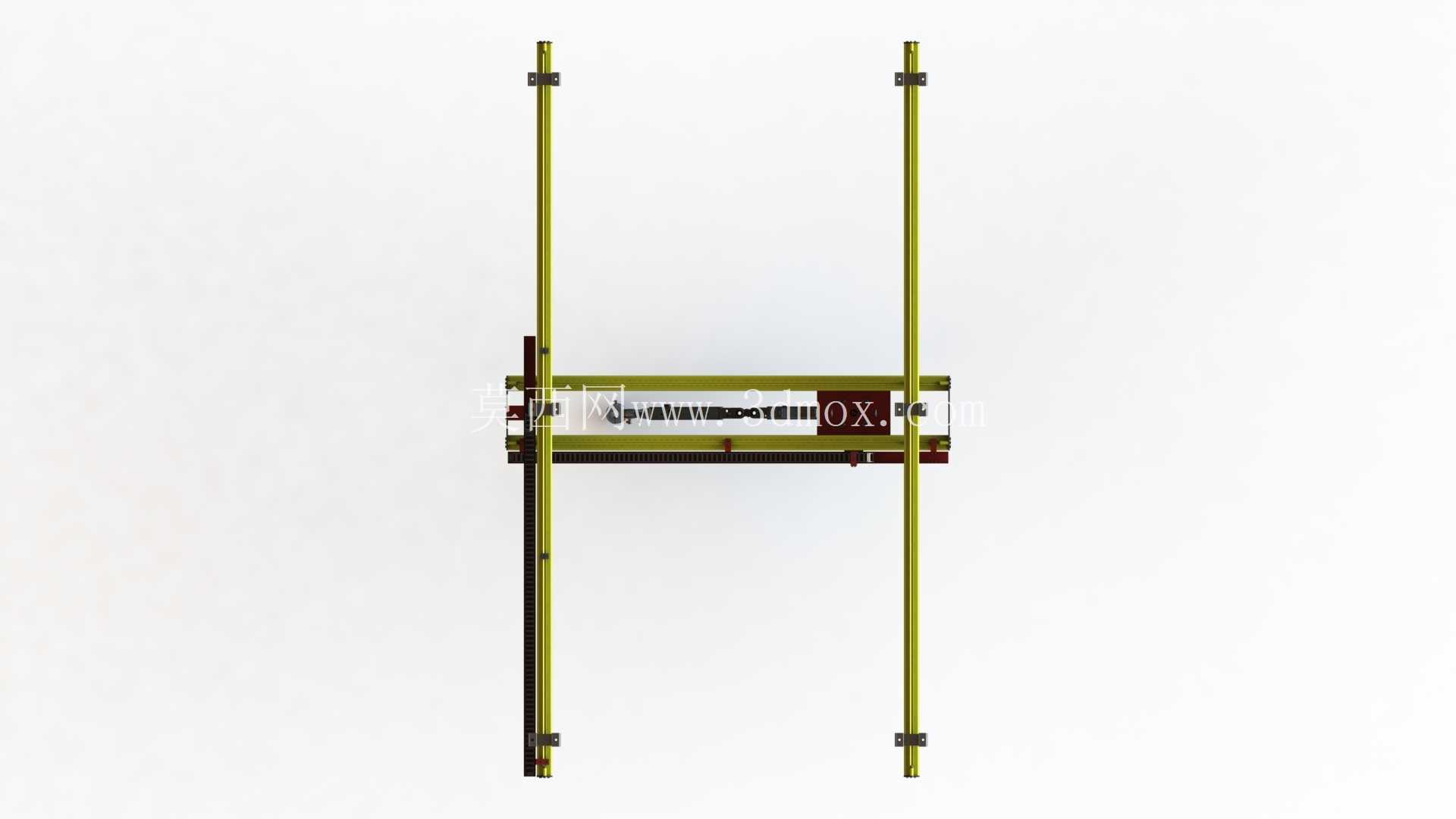

　　从实际安装边界来看，整套臂体的横向跨度达到5000毫米，纵向延伸长度2135毫米，垂直方向有效作业高度覆盖3000毫米范围，安装时直接对接轻型起重机的主梁轨道，不需要对原有起重机的主体结构做破坏性改装，适配现有主流轻型起重设备的主梁安装尺寸，现场安装时只需要匹配对应轨道的连接卡扣，就能完成整套臂体的挂载，不需要额外做复杂的基础施工。结构设计上，主承重梁采用型材拼接的桁架式受力结构，在保证整体抗弯强度的前提下尽可能降低臂体自重，避免给原有起重机主梁增加额外的载荷负担；横向滑动的吊点支座采用内嵌式滚轮结构，沿主梁轨道滑动时阻力小，作业人员可以轻松推动吊点在整个跨度范围内移动，调整吊点位置时不需要额外撬动或者借助其他辅助工具；臂体末端的连接结构预留了多类工具的安装接口，可以直接搭配螺母扳手、冲击工具、研磨机、砂光机、钻头类作业工具使用，也可以适配多边形进给钻头的安装需求，不需要额外制作转换接头，减少现场适配的工作量。在中小吨位物料转运、车间工位间工件调运、轻型设备安装检修这类作业场景里，单台轻型起重机的作业覆盖范围、吊点适配性往往存在局限，尤其是需要在固定跨度内调整吊点横向位置、配合手持作业工具完成精准对位的工况下，配套的辅助升降臂就成了提升作业效率、降低人工对位劳动强度的核心配套部件。这款辅助升降臂的设计，完全围绕轻型起重机的配套适配逻辑展开，没有冗余的结构设计，所有受力构件的截面选型都经过载荷校核，适配1.01t额定顶点载荷下的长期反复作业需求。

　　从作业功能来看，这套辅助升降臂主要承担两个核心作用，一是拓展原有轻型起重机的吊点覆盖范围，在原有起重机的作业半径内，实现横向多位置的吊点调整，满足同一工位内不同位置工件的吊装、工具挂载需求，不需要反复移动起重机整体位置；二是承担作业工具的承重，工人在进行高空或者高位作业时，不需要手持重型作业工具长时间保持抬举姿态，臂体可以承担工具的全部重量，作业人员只需要控制工具的作业方向和进给量，大幅降低长时间作业的劳动强度，也能减少因为手持工具不稳导致的作业精度偏差。设计过程中充分考虑了现场作业的复杂工况，所有滑动配合面都做了耐磨处理，滚轮部位预留了润滑注油通道，日常维护时只需要定期加注润滑脂就能保证滑动顺畅，不需要频繁拆解更换易损件；臂体的所有连接部位都采用防松紧固件，避免反复作业过程中因为振动导致连接件松动，提升长期使用的可靠性；臂体表面做了防锈防腐处理，适配车间内多粉尘、少量切削液飞溅的作业环境，不会因为日常作业的介质腐蚀导致结构强度下降。

　　从实际使用场景的适配性来看，这类辅助升降臂特别适合机械加工车间的工件上下料工位、设备检修工位、轻型装配工位使用，比如在小型零部件的装配线上，工人可以通过调整臂体吊点位置，将装配工具直接挂载到对应装配位置上方，不需要反复搬运工具；在设备检修作业时，可以将拆卸用的冲击工具、研磨工具挂载到臂体上，在3米的作业高度范围内灵活调整位置，完成设备部件的拆卸、打磨、安装作业，不需要搭建复杂的作业平台，也不需要多人配合抬举工具。整套结构的受力传递路径清晰，作业时的载荷通过吊点支座传递到横向主梁，再通过主梁两端的连接结构传递到起重机主梁，最后传递到起重机的承重结构，没有额外的受力薄弱点，在额定载荷范围内不会出现结构变形或者失稳的情况；臂体的垂直升降调节结构采用分段式定位设计，可以根据作业高度需求快速调整臂体的垂直位置，定位后自动锁止，不会出现作业过程中臂体下滑的情况，保证作业过程的安全性。

　　不同于大吨位起重设备的配套臂架，这款轻型辅助升降臂的设计完全偏向轻量化、高频次、小载荷的作业场景，没有配置复杂的液压或者电动驱动结构，所有调整动作都可以通过人工手动完成，一方面降低了设备本身的制造成本和维护成本，另一方面也避免了电控、液压系统故障导致的作业中断，适合在生产节奏快、作业频次高的工位长期使用。安装时需要注意核对原有起重机主梁的轨道尺寸，保证臂体的连接卡扣和轨道截面完全匹配，避免出现滑动间隙过大或者卡滞的情况；首次安装完成后需要在全行程范围内测试滑动顺畅度，以及垂直锁止结构的可靠性，确认所有连接紧固件的预紧力达到设计要求后再投入使用；日常使用过程中需要定期检查臂体结构有没有出现变形、焊缝开裂的情况，滚轮的磨损量超过允许范围时要及时更换，保证作业过程的安全性和结构可靠性。
