符合IEC标准的PP3九伏圆角电池结构设计

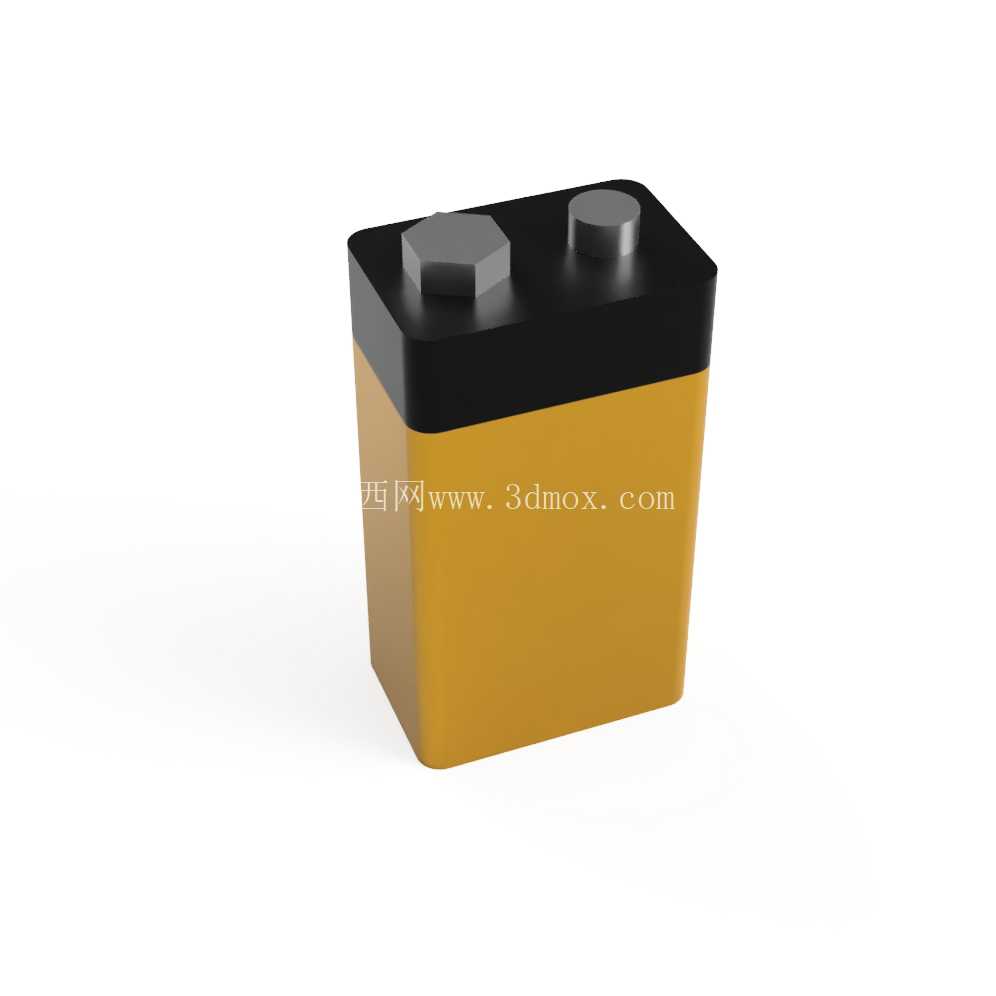

在手持检测仪器、小型通讯终端、民用烟雾报警器这类对供电模块体积有严格约束的便携设备开发中，PP3规格9V叠层电池的选型适配是结构设计阶段绕不开的环节，很多刚入行的结构工程师容易直接照搬供应商提供的样品尺寸做电池仓限位，忽略IEC标准中规定的电池最大外形边界，最终导致量产阶段不同供应商的电池出现装不进去、仓体旷量过大接触不良的问题，这个三维模型就是严格参照IEC规定的PP3电池最大尺寸完成的圆角结构建模，专门用于设备前期开发阶段的电池仓干涉检查与空间预留验证。

从实际应用场景来看，这类9V电池的适配场景覆盖了从工业现场的便携万用表、钳形表，到家用的无线门铃、燃气报警器，再到专业音频领域的吉他效果器、无线麦克风发射器，不同厂商生产的PP3电池因为内部叠片结构的封装工艺差异，外形尺寸会有一定浮动，部分小厂产品的外壳注塑公差控制较差，边角处容易出现飞边、凸起，如果电池仓的设计只参考某一款特定样品的尺寸，批量装配时就会出现卡滞，甚至压坏电池外壳引发漏液风险，因此在结构设计阶段，必须以标准规定的最大外形尺寸作为设计基准，预留合理的装配间隙。

这个模型的设计思路完全围绕工程适配需求展开，没有做多余的外观修饰，顶部两个电极端子的位置、凸起高度、极性别距都严格对应标准要求，正极的六角形凸起、负极的圆形凸起特征完全还原实际电池的端子形态，在做电池仓弹片的接触模拟时，可以直接验证弹片的压缩行程、接触压力是否在合理区间，避免出现弹片过松导致供电中断、过紧加速弹片疲劳失效的问题。电池主体的边角做了标准R角处理，这个圆角特征不是单纯的外观设计，一方面是注塑工艺的脱模需求，另一方面可以降低电池装入仓体时的剐蹭风险，尤其是采用ABS注塑的电池仓内壁，直角边的硬接触很容易在反复拆装后产生磨屑，堆积在电极位置引发接触电阻过大。

外形尺寸与安装边界是这个模型最核心的设计参考点，模型完全还原了IEC标准中PP3电池的长、宽、高最大限值，包括顶部端子高出电池主体的高度、端子距离侧边的距离都做了精准还原，工程师在做整机布局时，可以直接把这个模型导入装配体，划定电池仓的最小占用空间，仓体内壁和电池之间预留0.2-0.3mm的间隙即可满足绝大多数厂商产品的装配需求，不需要反复采购不同品牌的样品做适配验证。需要注意的是，这个模型标注的是最大尺寸边界，实际采购的电池尺寸通常会略小于这个数值，设计时不要额外放大仓体尺寸，否则会导致电池在仓内晃动，拉扯电极弹片造成接触不良。

从结构细节来看，模型还原了电池上下盖的拼接缝位置，这个位置在实际产品中是超声波焊接的结合面，部分产品的焊接溢胶会在这个位置形成细微凸起，模型在对应位置也做了合理的特征预留，在做电池仓的止口设计时，可以避开这个拼接缝位置，防止溢胶卡在止口处导致电池无法完全装入。顶部两个电极的高度差也完全符合标准要求，在做防呆设计时，可以利用两个端子的形状差异，避免电池装反烧坏电路板，很多低成本设备的电池仓没有做防呆结构，仅靠电极形状区分极性，这个模型的端子特征可以直接用来验证防呆结构的有效性，确保电池反装时端子无法接触到弹片。

在实际的工程建模中，很多工程师会忽略电池底部的圆角特征，直接做直角处理，导致模拟装配时电池底部和仓体底部的圆角产生干涉，这个模型的底部圆角和侧边圆角做了统一的曲率处理，完全匹配实际产品的注塑特征，在做跌落模拟时，也可以更真实地还原电池在仓内的位移情况，评估电池对仓体结构的冲击载荷。对于需要做电池仓密封设计的户外设备，这个模型的最大尺寸边界可以帮助工程师准确计算密封圈的压缩量，避免因为电池尺寸偏大挤压密封圈，导致密封失效。

很多做便携设备开发的团队，在项目前期往往把精力集中在主板、功能模块的布局上，等到结构开模阶段才发现电池仓空间预留不足，被迫调整主板布局或者更换更小容量的电池，直接影响项目进度和产品续航表现，用这个符合最大尺寸标准的电池模型在布局阶段做空间占位，可以从源头避免这类问题，不需要反复调整结构。同时在做手板验证时，可以直接参照这个模型的尺寸3D打印电池样件，用来做装配测试，不需要等待电池样品采购到位，大幅缩短手板验证的周期。

针对通讯类手持设备的结构设计，这类9V电池的重量分布也会影响整机的手持重心，这个模型的密度参数可以按照实际电池的平均重量设置，在整机重心模拟时可以得到更准确的结果，帮助工程师调整主板和电池的相对位置，优化手持手感。对于需要做电池盖卡扣设计的产品，模型的外形尺寸可以帮助工程师计算卡扣的配合行程，确保电池盖关闭时不会压到电池，同时卡扣的锁紧力可以克服电池自身重量，在跌落时电池不会冲出仓体。
