符合IEC标准的PP3九伏电池最大尺寸结构

在手持检测仪器、小型工控传感模块、老式无线麦克风、家用烟雾报警器这类需要小体积高电压供电的设备开发中，PP3规格的九伏电池是极为常用的供电部件，很多结构工程师在做电池仓适配设计时，经常因为电池尺寸公差把控不到位，出现仓体卡滞、装取困难、接触不良的问题，这个模型严格参照IEC标准中PP3电池的最大外形边界制作，能直接用于电池仓的干涉校验、安装间隙预留，从根源上避免尺寸适配的常见问题。

从实际工程应用场景来看，这类九伏电池的适配场景覆盖了民用消费电子、工业便携检测设备、安防报警装置多个领域，不同厂商生产的PP3电池因为外壳包覆工艺、极帽冲压公差的区别，实际外形尺寸会有一定浮动，很多新手工程师在做结构设计时直接拿厂商提供的典型尺寸做仓体，往往会遇到部分批次电池装不进去，或者装入后旷量过大导致接触弹片偏移断电的问题，这个模型提取了标准规定的最大外轮廓尺寸，相当于给电池仓设计划了一条安全边界，只要仓体内腔尺寸大于这个模型的外轮廓，就能兼容所有合规厂商生产的PP3电池，不需要反复打样测试不同品牌电池的适配性。

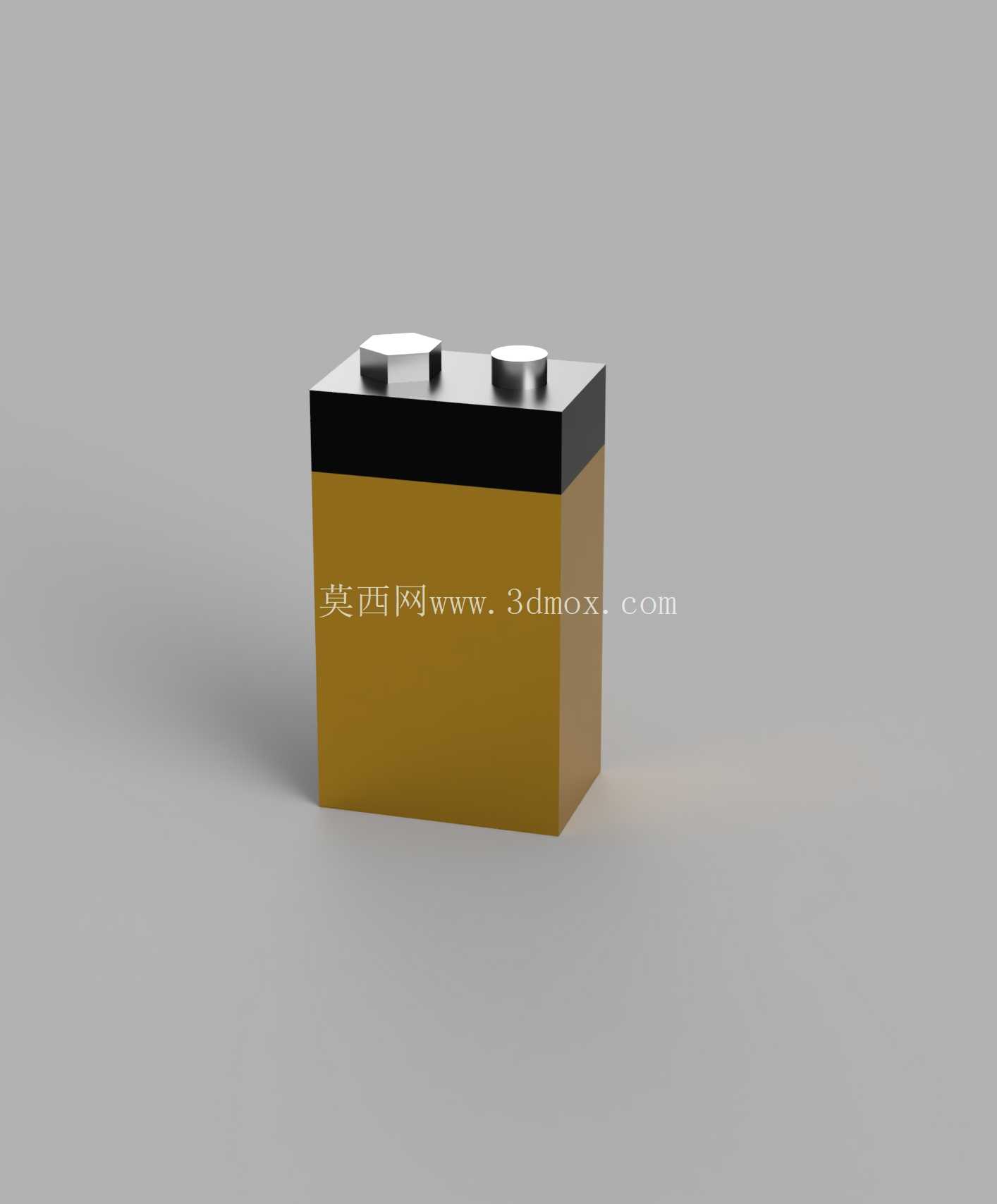

模型的结构设计完全还原了PP3电池的典型特征：顶部两个圆形极帽按照标准规定的中心距排布，极帽的凸起高度、直径都取了标准允许的最大值，能精准校验电池仓内接触弹片的压缩行程、对位精度；主体长方体部分的棱边圆角、外壳壁厚对应的外轮廓都做了最大边界还原，甚至连电池外壳顶部的封边凸起高度都参照标准上限做了还原，不会遗漏任何可能产生干涉的结构细节。很多工程师在做电池仓设计时容易忽略顶部封边的凸起尺寸，导致电池装入后封边顶住仓体内壁，电池无法完全到位，正负极接触不上，这个模型把这类容易被忽略的细节都纳入了最大尺寸范畴，能帮设计者提前排查这类隐蔽的干涉问题。

从安装边界的设计参考价值来说，做电池仓结构时，通常需要在电池最大外轮廓的基础上预留0.2-0.5mm的安装间隙，同时要考虑接触弹片的占用空间、电池装入时的导向斜度，用这个模型做装配校验时，可以直接在三维软件里模拟电池装入的全过程，检查仓体侧壁、限位筋、弹片让位槽是否和电池最大轮廓产生干涉，不需要等实物打样后再反复修模。尤其是在做汽车内部的传感模块、工业现场的便携检测设备这类对可靠性要求高的产品时，电池接触不良会直接导致设备掉电失联，引发功能故障，用最大尺寸的电池模型做前期干涉校验，能大幅降低后期试产的不良率。

另外在做设备的跌落仿真、结构强度校核时，这个最大尺寸的电池模型也能模拟最严苛的装配状态：当电池尺寸达到上限时，仓体筋位对电池的包裹力、跌落时电池对仓壁的冲击力都是最大的，用这个状态做仿真分析，得到的结构强度参数更具冗余度，能保证所有合规尺寸的电池装入后，设备跌落时都不会出现电池脱出、仓体破裂的问题。很多消费电子类产品做可靠性测试时，经常出现小尺寸电池测试通过，换了大尺寸批次的电池就跌坏仓体的问题，本质就是设计阶段没有用最大边界的模型做仿真校验，这个模型刚好能填补这类设计校验的空白。

从建模逻辑来看，整个模型没有做多余的细节简化，所有影响装配的外轮廓特征都严格按照标准上限制作，没有添加无关的内部结构、商标纹理这类不影响装配校验的内容，在三维装配环境中占用的系统资源极低，即使是整套设备的总装配文件中导入这个模型，也不会造成卡顿，适合结构工程师在方案设计阶段直接调用，快速完成电池仓的布局规划、尺寸标注，不需要自己再去查阅IEC标准核对各项尺寸参数，能节省不少前期设计的时间成本。
