503562规格1200mAh软包聚合物锂电池三维建模

　　在消费电子、小型便携检测设备、穿戴式工业终端的结构开发流程中，供电单元的空间占位是结构堆叠阶段必须优先锁定的核心边界，这类软包聚合物电芯的建模精度，直接决定了后续壳体开模、内部筋位排布、走线空间预留的合理性，很多初入结构设计领域的工程师容易忽略电芯的最大外形尺寸边界，直接照搬标称尺寸做腔体设计，最终在试装阶段出现电芯鼓胀余量不足、极耳避让空间不够导致装配干涉的问题，反而拖慢整个项目的迭代进度。这个电芯模型完全按照规格书标注的最大外形尺寸构建，没有采用常规的标称理想尺寸建模逻辑，核心是为了给结构设计人员提供最严苛的装配边界参考，避免后期出现装配公差累积导致的装配件报废问题。

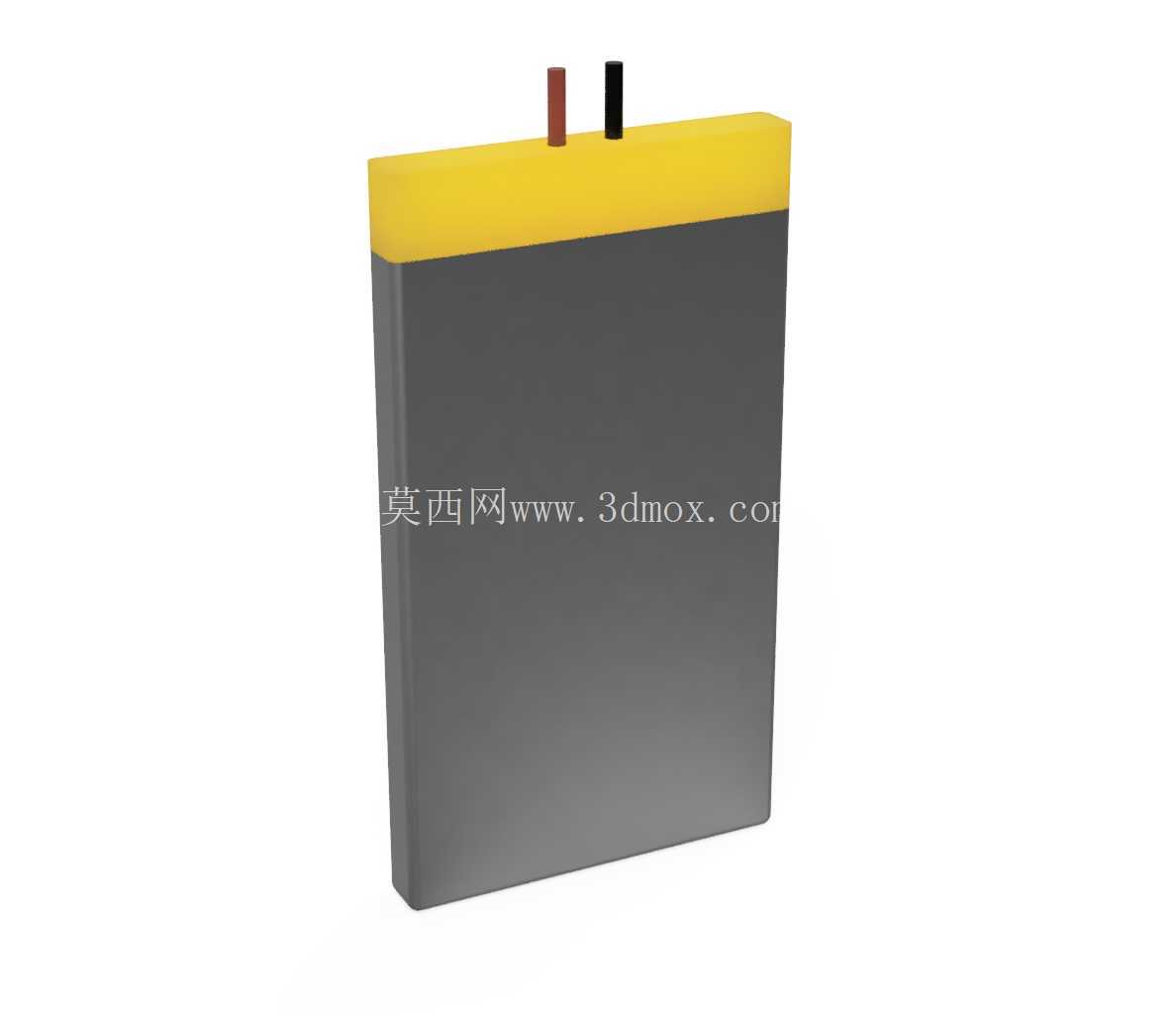

　　从实际应用场景来看，这类1200mAh容量的3.7V软包锂电芯，常被用在手持条码扫描枪、便携式气体检测仪、小型蓝牙数据采集终端、头戴式工业作业灯这类对空间利用率要求极高的便携设备上，这类设备的内部空间通常被主控板、传感器、通讯模块占去大半，留给电池仓的空间往往是不规则的剩余空间，这就要求电芯模型不仅要准确还原主体的长方体轮廓，还要精准还原顶部封边的厚度、极耳的伸出长度与宽度、极耳的中心间距，这些细节直接决定了电池仓的挡筋位置、极耳走线槽的开槽尺寸、保护板的安装位置是否合理。建模过程中，主体部分采用了实体抽壳的逻辑还原电芯的外层铝塑膜封装结构，顶部的黄色封边区域单独做了厚度区分，还原了热封边的实际凸起高度，避免设计人员误将封边区域和电芯主体做等厚处理，导致电池仓深度设计不足。两个极耳分别做了颜色与尺寸区分，对应正负极的不同宽度，极耳的伸出长度按照最大装配余量做了还原，方便设计人员在排布保护板时，准确计算极耳弯折后的长度，避免极耳弯折后出现应力集中、或者与周边金属部件出现安全距离不足的问题。

　　从安装边界来看，电芯主体的六个面都预留了常规设计需要的安全间隙参考，建模时没有做倒角或者圆角美化，完全还原电芯实际生产后的直角轮廓，因为软包电芯在生产过程中边缘的圆角一致性较差，结构设计时必须按照直角最大轮廓预留空间，才能保证不同批次的电芯都能顺利装入电池仓。很多工程师在做电池仓设计时，习惯给电芯四周预留0.1mm的间隙，实际上对于这种厚度超过6mm的软包电芯，在满电状态下会有轻微的鼓胀，厚度方向需要预留至少0.2mm的膨胀余量，这个模型的厚度尺寸已经按照最大膨胀后的尺寸做了参考，设计人员可以直接基于这个模型做腔体的布尔运算，不需要再额外调整厚度方向的偏移量。另外顶部封边的硬度比电芯主体更高，在做电池仓固定结构时，不能把压筋压在封边区域，否则长期使用后会出现封边磨损导致电解液泄漏的风险，建模时特意将封边区域做了独立的实体分层，方便设计人员在做结构干涉检查时，快速识别封边的位置，合理布置固定压点。极耳部分的建模没有做简化处理，还原了极耳根部的封胶区域，这个区域是电芯密封的关键位置，在做极耳弯折时，不能在封胶位置做弯折，必须留出至少1mm的平直段，否则会破坏密封结构，模型里的极耳根部封胶尺寸完全按照实际生产工艺的尺寸构建，能帮助设计人员准确判断弯折点的合理位置。

　　在做整机跌落仿真时，这个模型的重量参数也可以直接赋值，按照电芯的实际密度设置后，能准确模拟跌落过程中电池对周边结构的冲击载荷，帮助设计人员提前优化电池仓的缓冲筋位，避免跌落时电芯移位扯断极耳。对于需要做电池快拆结构的设备，这个模型的外形轮廓可以直接用来做电池卡扣的限位面设计，不需要再反复核对二维规格书的尺寸，减少尺寸核对过程中出现的看错标注、漏看公差的问题。很多小型设备的结构设计中，电池的位置往往靠近天线区域，准确的电池外形尺寸还能帮助天线工程师提前评估金属极耳对天线信号的影响，合理调整天线的馈点位置，避免后期打样后出现信号性能不达标的问题。
